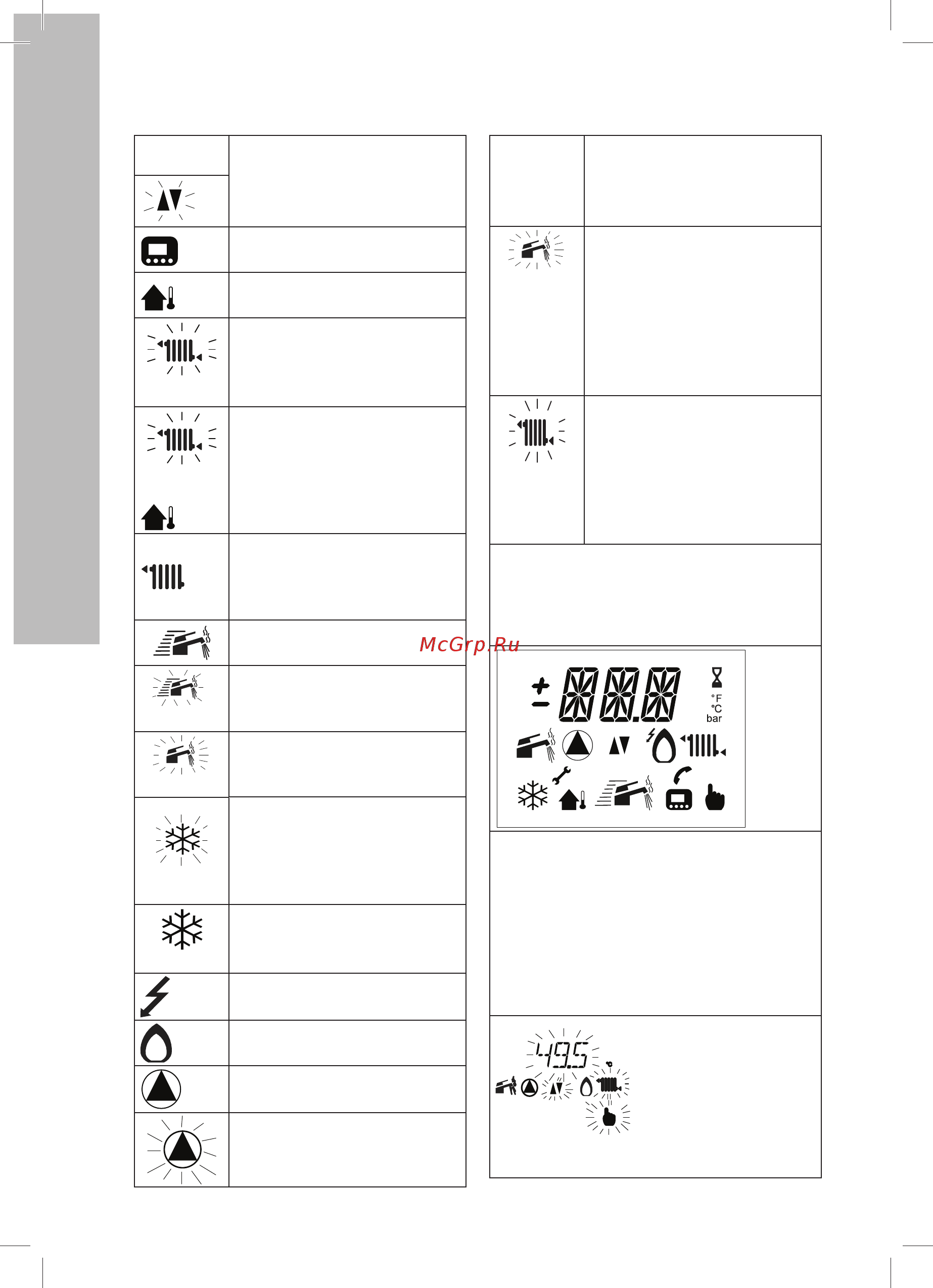

8 electrolux
OFF
(ВЫКЛ.)
Электропитание котла вклю-
чено, а переключатель уста-
новлен в положение OFF
(символ мигает)
Дистанционное управление
подключено
Датчик контроля наружной
температуры подключен
Котел осуществляет отопле-
ние
(символ мигает)
40.....85
Котел осуществляет отопле-
ние с подключенным внеш-
ним датчиком
(символ мигает)
40.....85
Контроль температуры ото-
пления при помощи датчика
на нагнетании (верхнего дат-
чика)
Функция предварительного
нагрева включена
Осуществляется предвари-
тельный нагрев
(символ мигает)
35.....60
Котел в режиме ГВС
(символ мигает)
35.....60
5.....35
Котел в фазе защиты от за-
мерзания
(символ защиты от замерза-
ния и символ температуры
мигают)
5.....35
Котел в фазе Antifrostat
(символ температуры мига-
ет)
Розжиг горелки
(разряд)
Наличие пламени
(горелка включена)
Циркуляционный насос
включен
Неисправность циркуляции,
выявленная датчиком NTC
о
С
Изменение температуры в
°C
Настройка температуры
воды в системе горячего во-
доснабжения
(отображается в течение 10
с)
(все другие символы не го-
рят)
(символ мигает)
35.....60
Настройка температуры
отопления
(отображается в течение 10
с)
(все другие символы не го-
рят)
(символ мигает)
40.....85
Сброс (возврат к исходным настройкам)
Сброс происходит только после установ-
ки правильного значения. Одновремен-
ное отображение всех символов означа-
ет, что сброс произошел.
«Трубочист»
Функция «Трубочист» включается после
установки соответствующего параме-
тра. О включении функции свидетель-
ствует отображение на дисплее пикто-
граммы руки и поочередного мигания
символов температуры, связи и радиа-
тора.
