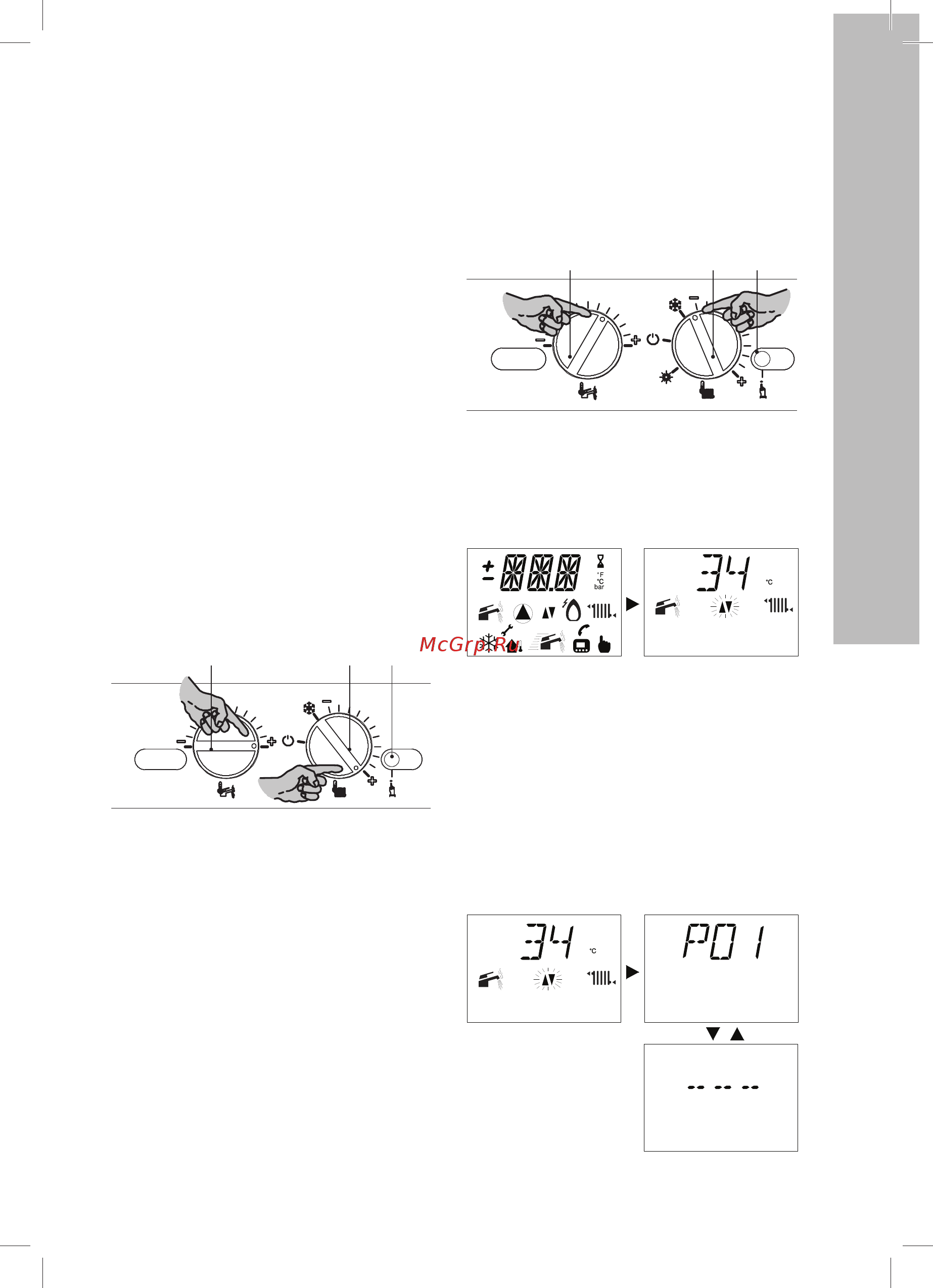

45
Рисунок 7.3
• Установите на место защитную заглушку «A»
(Рисунок 7.2).
В ходе проверки максимального и минимально-
го давления в горелке проверьте расход газа по
счетчику и сравните его значение с данными рас-
хода газа в разделе «Технические характеристи-
ки» на с. 21.
Важно! Измерив давление газа, необходимо
тщательно закрыть отводы, использованные
для замера давления (28 и 27, Рисунок 7.3).
После проведения всех операций по регули-
ровке газа необходимо опломбировать регу-
лировки клапана.
7.3 Регулировка розжига горелки
• Отключите котел от сети электропитания.
• Поверните переключатель 4 так, как пока-
зано на рисунке (Рисунок 7.4).
3 4 5
Рисунок 7.4
• Убедитесь, что комнатный термостат нахо-
дится в положении «осуществляется ото-
пление».
• Откройте
отвод для замера давления 27 (
Ри-
сунок 7.3)
и подключите манометр.
• Включите питание котла.
• Убедитесь, что происходит равномерный
розжиг горелки. При необходимости отка-
либруйте уровень розжига.
• Прежде чем приступить к калибровке роз-
жига отключите электропитание котла по-
средством двухполюсного выключателя.
• Установите регулятор температуры воды
горячего водоснабжения 3 и переключа-
тель функций 4 так, как показано на сле-
дующем рисунке (Рисунок 7.5).
3 4 5
Рисунок 7.5
• Включите электропитание котла: на ЖК-
дисплее последовательно отобразятся
следующие символы.
Рисунок 7.6
• Чтобы настроить давление розжига го-
релки, войдите в режим программиро-
вания, нажав и удерживая в течение 15
с кнопку сброса 5 (Рисунок 7.5), пока на
ЖК-дисплее не появится параметр P01.
На ЖК-дисплее последовательно отобра-
зятся следующие символы (параметр P01
будет загораться поочередно с -- -- --).
