51
фастоне модулирующего устройства.
ГАЗ
НАСТРОЙКА
РЕГУЛЯТОРА
на ЖК-дисплее
Ток в
модулирующем
устройстве
Природный газ
G20
1 125 мА
Сжиженный газ
G30-G31
1 165 мА
• Произведите калибровку газовых клапа-
нов в соответствии с инструкциями, см.
раздел «ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА»
на с. 44.
• Чтобы выйти из режима программирова-
ния, установите переключатель функций 4
в положение (Рисунок 8.13) и выключи-
те электропитание котла.
3 4 5

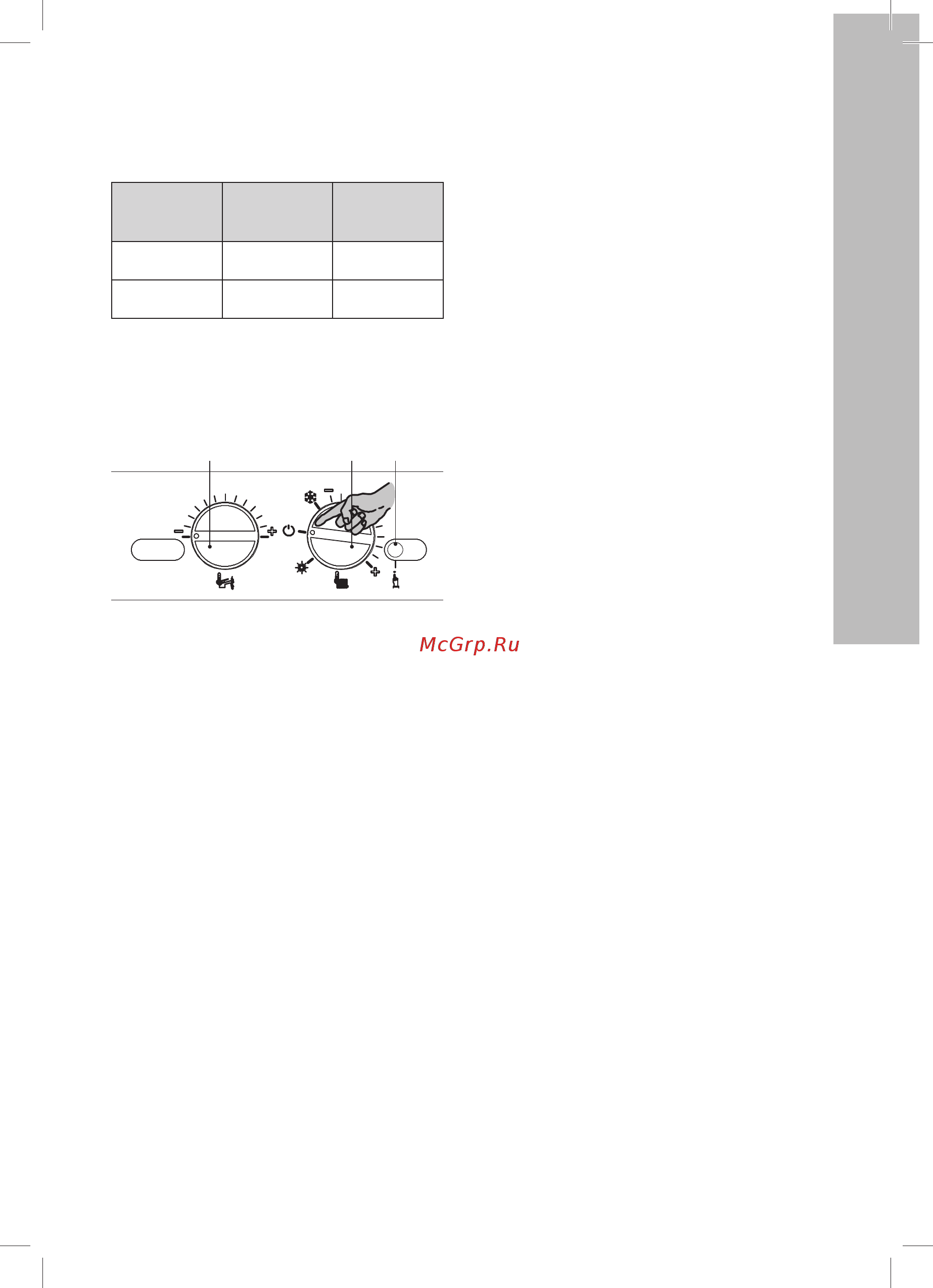

Рисунок 8.13
• Установите на место переднюю и боковые
панели корпуса.
• Наклейте этикетку с указанием типа газа и
значением давления, установленными для
котла (самоклеящаяся этикетка находится
в комплекте для смены типа газа).
