Electrolux magnum 28fi [6/64] Electrolux

6 electrolux

1 ОПИСАНИЕ КОТЛА

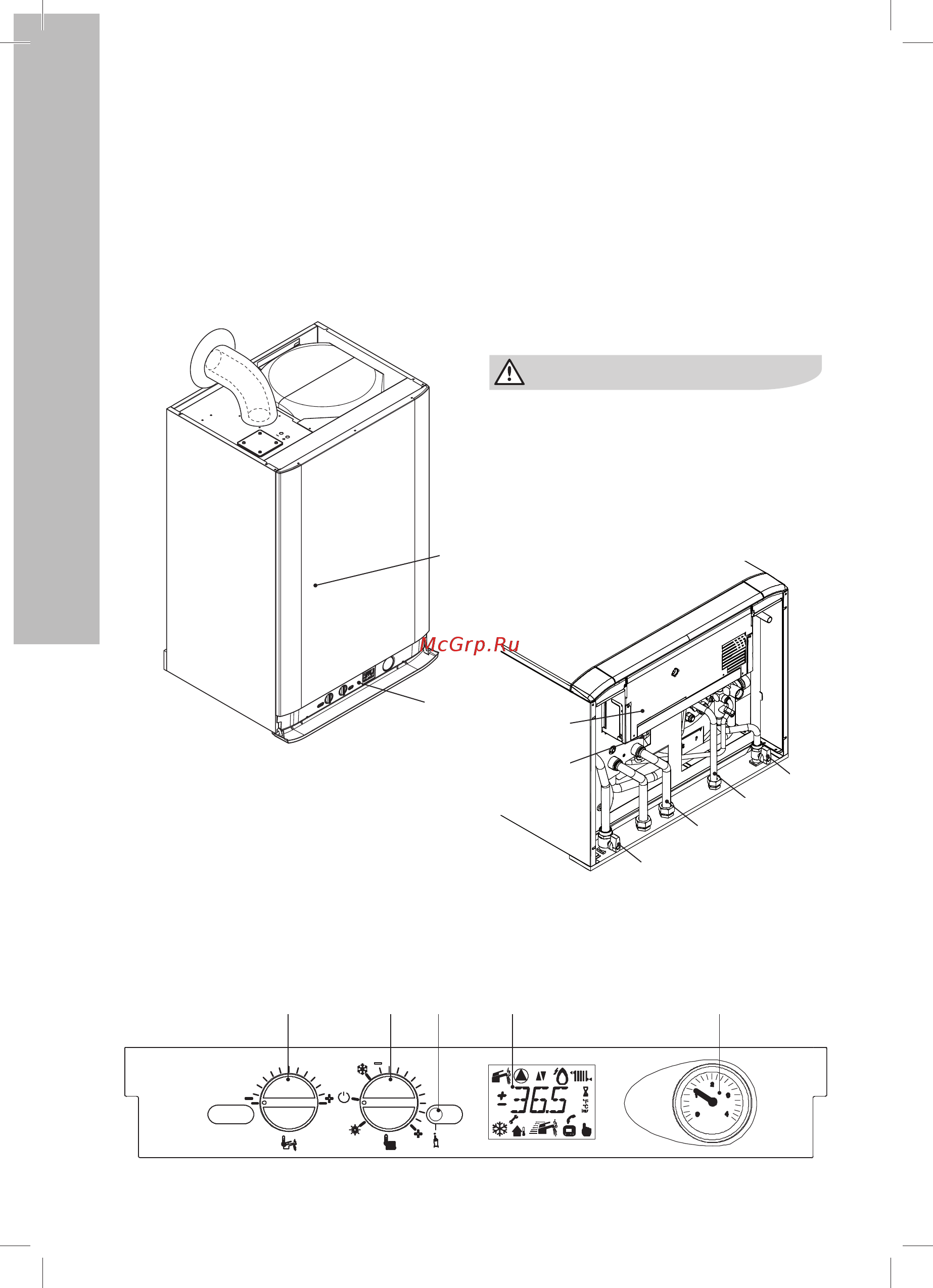

1.1 Общий вид

Модель и серийный номер котла указаны на

информационном стикере расположенным на

корпусе котла.

Рисунок 1.1

1 Панель управления

2 Передняя крышка

1.2 Панель управления

3 Регулятор температуры горячего водо-

Рисунок 1.4

снабжения

4 Переключатель функций / Регулятор тем-

пературы отопления

5 Кнопка сброса ошибок

6 ЖК-дисплей

7 Манометр контура отопления

1.3 Отсечной клапан

На входе системы газоснабжения следует

установить отсечной кран.

Рисунки, приведенные в данном руководстве,

иллюстрируют только одно из нескольких воз-

можных монтажных решений по установке кра-

нов, труб и соединений.

Рисунок

1.2

Рисунок 1.2

8 Табличка с указанием параметров применяе-

2 3 4 5 6
