Grundfos alpha2 l 25-60 [11/38] Положение блока управления
![Grundfos alpha2 l 25-60 [11/38] Положение блока управления](/views2/1218573/page11/bgb.png)
11
5.2 Положение блока управления

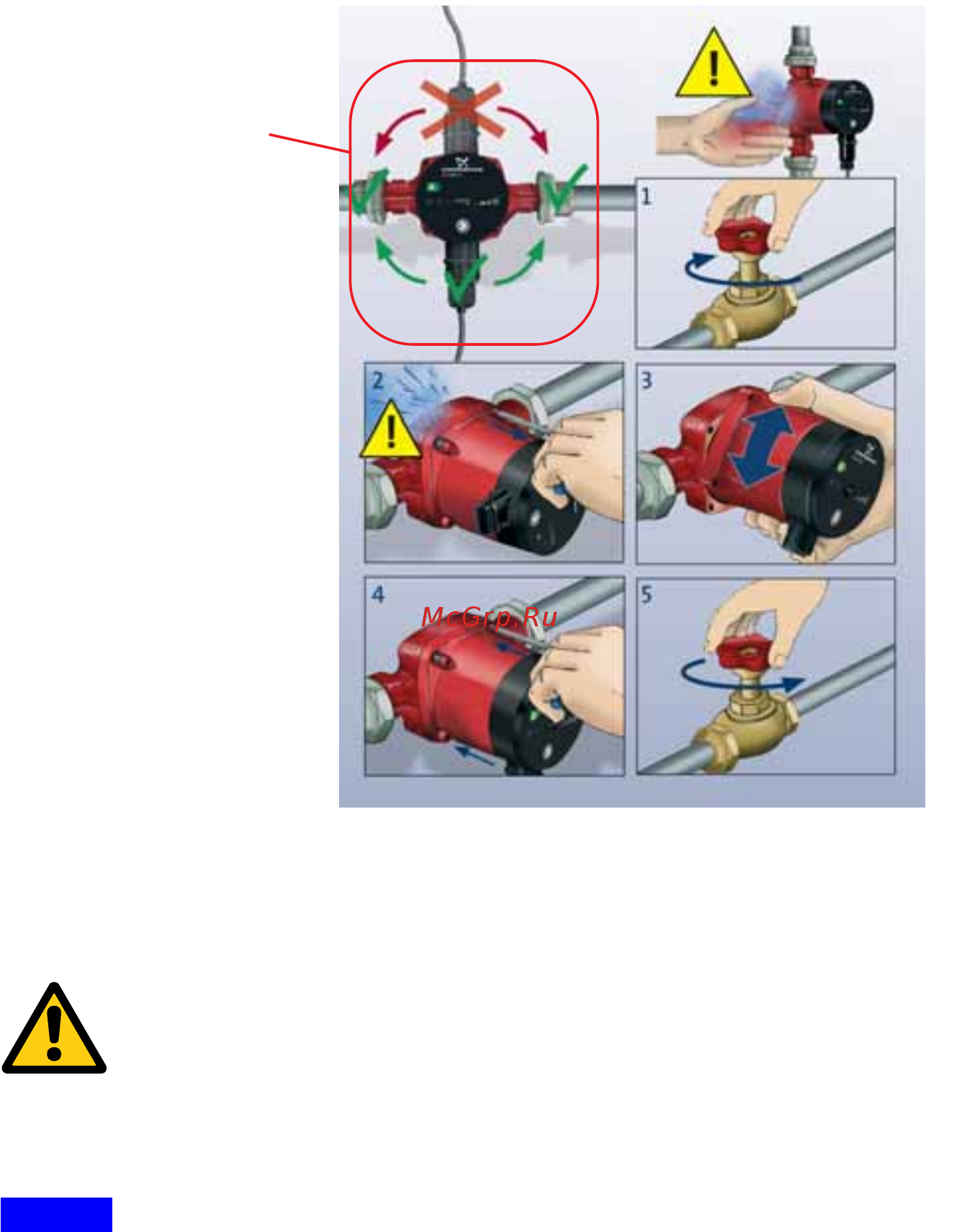

Рис. 4 Положение блока управления
5.3 Изменение расположения блока управления
Клеммную коробку можно поворачивать шагами по 90 °.
Недопустимо положение клеммной коробки, когда электроразъём
находится сверху, рис. 4, поз. A.
Порядок выполнения:
1. Ослабить с помощью Т-образного ключа (M4) и удалить четыре
винта с внутренним шестигранником, крепящих головную часть
насоса.
2. Повернуть головную часть насоса в необходимое положение.
3. Вставить винты и затянуть их крест-
накрест.
TM04 2523 2608
A
Внимание
Перекачиваемая насосом вода может быть очень горячей и
находиться под высоким давлением: опасность получения
ожогов!
Прежде чем открутить винты, нужно слить всю жидкость
из гидросистемы или закрыть запорные краны с обеих сторон
насоса.
Внимание
После изменения положения блока управления заполните
систему рабочей жидкостью или откройте запорные краны.
