7.3 ALPHA2 LСветовые поля, отображающие настройки насоса
Для GRUNDFOS ALPHA2 L предлагаются семь дополнительных
настроек, которые выбираются кнопкой. Смотрите рис. 7, поз. 3.
Настройки насоса отображаются семью различными световыми
полями. См. рис. 8.

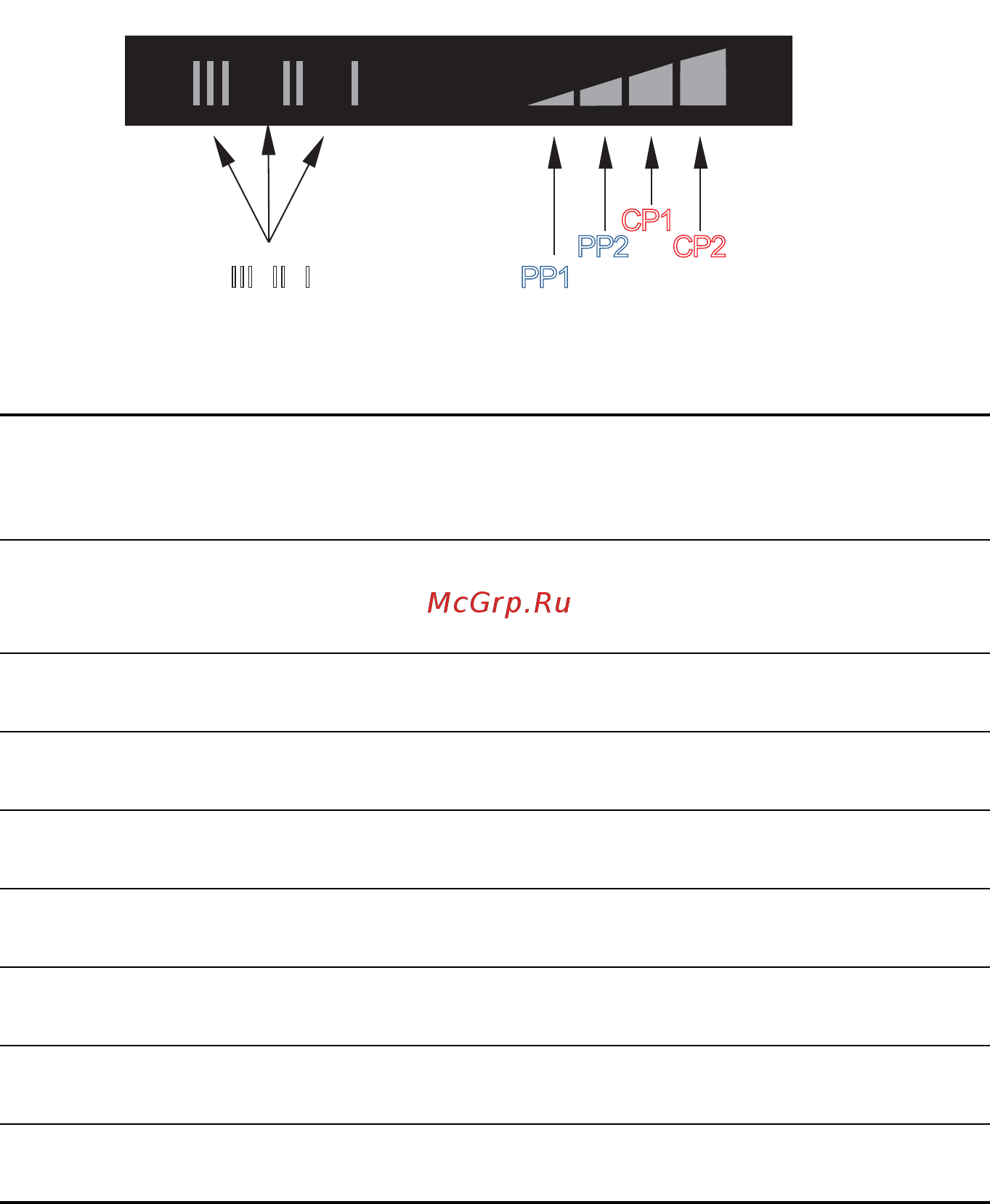

Рис. 8 Семь световых полей
Зависимость между настройками насоса и его рабочими
характеристиками представлена в разделе 11. Настройки и рабочие
характеристики насоса.
7.4 Кнопка выбора настроек насоса
При каждом нажатии этой кнопки, см. рис. 7, поз. 3, меняется
настройка насоса.
Один цикл включает в себя семь нажатий кнопки. См. раздел
7.3 ALPHA2 LСветовые поля, отображающие настройки насоса.
TM04 2527 2608
Число
нажатий
кнопки
Световое
поле
Описание
0
PP2
(заводская
настройка)
Кривая пропорционального регулирования
с самым высоким значением напора
1 CP1
Кривая регулирования с самым низким
постоянным значением напора
2 CP2
Кривая регулирования с самым высоким
постоянным значением напора
3III
Кривая при фиксированной частоте
вращения III
4II
Кривая при фиксированной частоте
вращения II
5I
Кривая при фиксированной частоте
вращения I
6 PP1
Кривая
пропорционального регулирования
с самым низким значением напора
7 PP2
Кривая пропорционального регулирования
с самым высоким значением напора
III II I PP1
PP2 CP2
CP1
ON
POWER
