9.3. Замена и регулировка ножей

ВНИМАНИЕ: Выключить станок, отключить от сети и подождать, чтобы рабочий вал остановился до начала

замены ножей.

ПРИМЕЧАНИЕ: Оба ножа нужно менять одновременно иначе нарушится балансировка рабочего вала. На

рабочую часть ножей напаяны пластины из твердого сплава, позволяющие высококачественно обрабатывать

заготовки из твердых пород дерева.

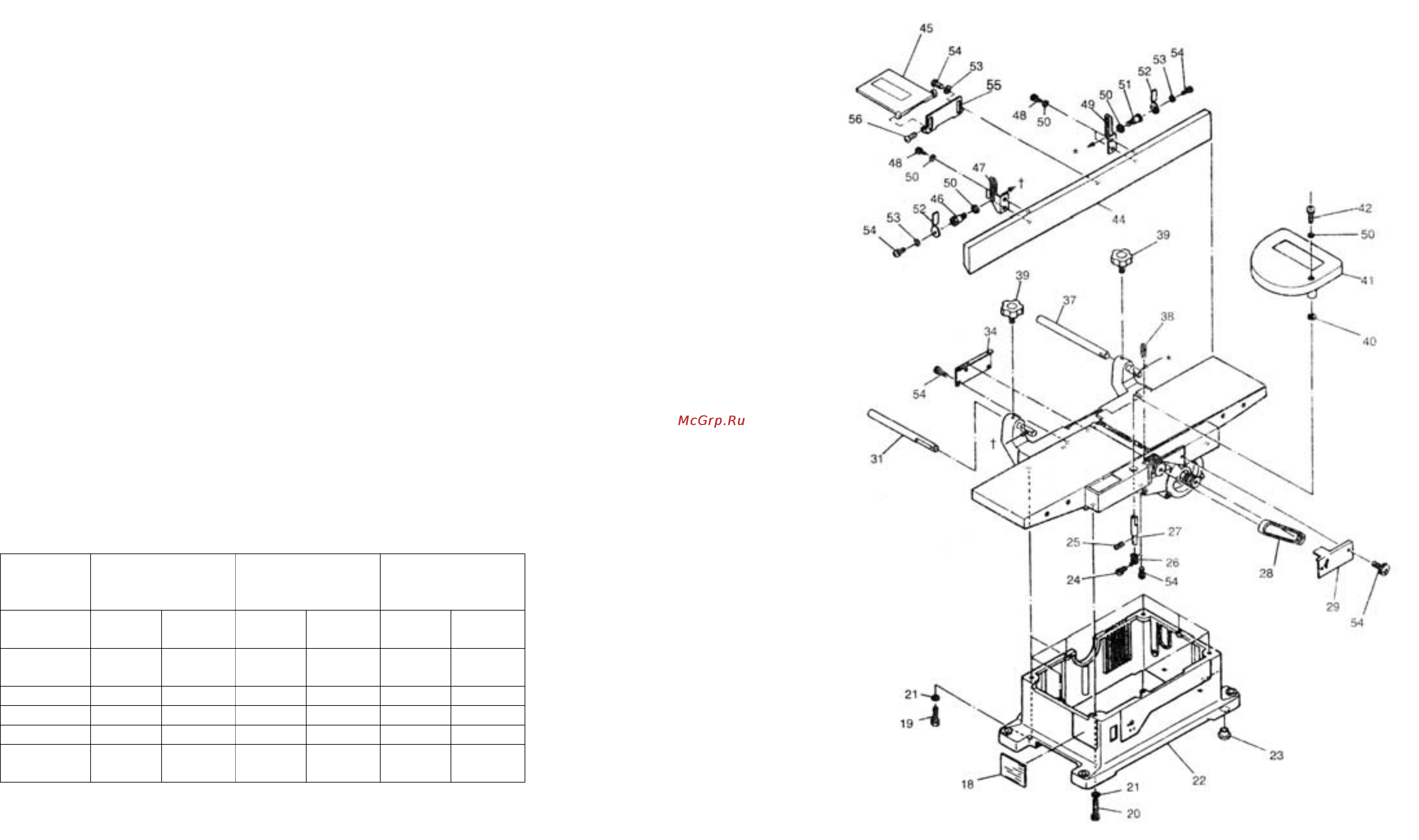

9.3.1. Ослабить два винта (54) , закрепляющие кожух ремня (29)

и снять кожух.

9.3.2. Провернуть рабочий вал за ремень (28) вручную, до появления болтов крепления прижимной планки.

9.3.3. Зафиксировать рабочий вал в этом положении стержнем диаметром 4 мм через отверстие в заднем кожухе

рабочего вала (34).

9.3.4. Снять защитную планку рабочего вала (41).

9.3.5. Снять четыре болта (58-5) и прижимную планку (58-3). Снять нож (58-4) с рабочего вала.

9.3.6. После

установки нового ножа на рабочий вал, слегка закрепить 4 болта прижимной планки (чтобы нож не

двигался).

9.3.7. Поднять стол подачи в крайнее верхнее положение (Он должен быть на уровне приемного стола).

9.3.8. Установить пластину для регулировки на стол подачи и приемный стол.

9.3.9. Пластина для регулировки должна едва касаться лезвия ножа в крайнем

верхнем положении. Отрегулировать

позицию ножа в прижимной пластине, по необходимости, с помощью винтов регулировки ножа (58-1). Будьте очень

внимательны, винты необходимо заворачивать одинаково, иначе точность станка нарушится.

9.3.10. Затянуть четыре болта на прижимной пластине. Повторить п.п. 9.3.2-9.3.10 для другого ножа.

9.3.11. По окончании замены/регулировки обоих ножей, установить защитную планку рабочего вала и

кожух ремня.

9.4. Регулировка частоты вращения рабочего вала

9.4.1. Ваш станок с регулируемой частотой вращения рабочего вала, используется для получения оптимальных

результатов, при выполнении 3 условий:

1. Тип материала.

2. Ширина строгания.

3. Глубина строгания.

В таблице ниже показано, как установить частоту вращения рабочего вала в зависимости от этих условий. Для

получения оптимальных результатов, лучше использовать несколько проходов. Пример:

1. Если

нужно сострогать 1,6 мм с бруска твердого дерева шириной 150 мм, нужно сделать 2 прохода по 0,8 мм и

установить скорость 16 000 об/мин.

Диск регулировки частоты вращения рабочего вала имеет пять позиций: А=8000 об/мин., В=10 000 об/мин., С=12 000

об/мин., D= 14 000 об/мин., Е= 16 000 об/мин. Эти значения представляют количество об/мин. под нагрузкой.

Установка количества об/мин. в зависимости от материала и глубины строгания

Желаемая

ширина

строгания

Глубина

строгания 0,8 мм

Глубина

строгания 1,6 мм

Глубина

строгания 3 мм

Мягкое

дерево

Твердое

дерево

Мягкое

дерево

Твердое

дерево

Мягкое

дерево

Твердое

дерево

Менее 38

мм

8 000 8 000 12 000 12 000 16 000

38-60 мм 10 000 12 000 14 000 16 000

60-80 мм 12 000 14 000 16 000 16 000

80-100 мм 16 000 16 000

100-155

мм

16 000 16 000

9.5. Подача заготовки

ВНИМАНИЕ: Всегда используйте толкатель. Обязательно его использование при обработке заготовок уже 75

мм или тоньше 75 мм.

ВНИМАНИЕ: Никогда не осуществляйте подачу рукой! Это может привести к серьезной травме.

9.5.1. Всегда плотно прижимайте заготовку к направляющей планке.

9.5.2. Всегда подавайте заготовку с равномерной скоростью по всей длине. Заминки и остановки приводят к

неровной

обработке. Не подавайте заготовку слишком быстро.

9.5.3. Прилагайте равномерное давление. Начинайте подачу левой рукой; правая рука должна быть на 50 мм сзади.

После того, как правая рука прошла над ножами, переместите левую руку за правую. Продолжайте такое

перехватывающее движение до окончания строгания заготовки.
