осуществляется ли подвод электроэнергии к станку через стационарные подводящие провода, через удлинительный кабель

или через комбинацию стационарных и удлинительных кабелей.

Удлинительный провод должен иметь на одном конце

вилку с заземляющим контактом, а на другом – розетку, совместимую с вилкой Вашего станка.

Предупреждение:

Станок должен быть заземлен.

Длина подводящих проводов Необходимое поперечное сечение медных проводов

До 15м 1,5 мм2

6. Распаковка

6.1. Открыть коробку и извлечь станок и комплектующие детали.

6.2. Проверить комплектность станка.

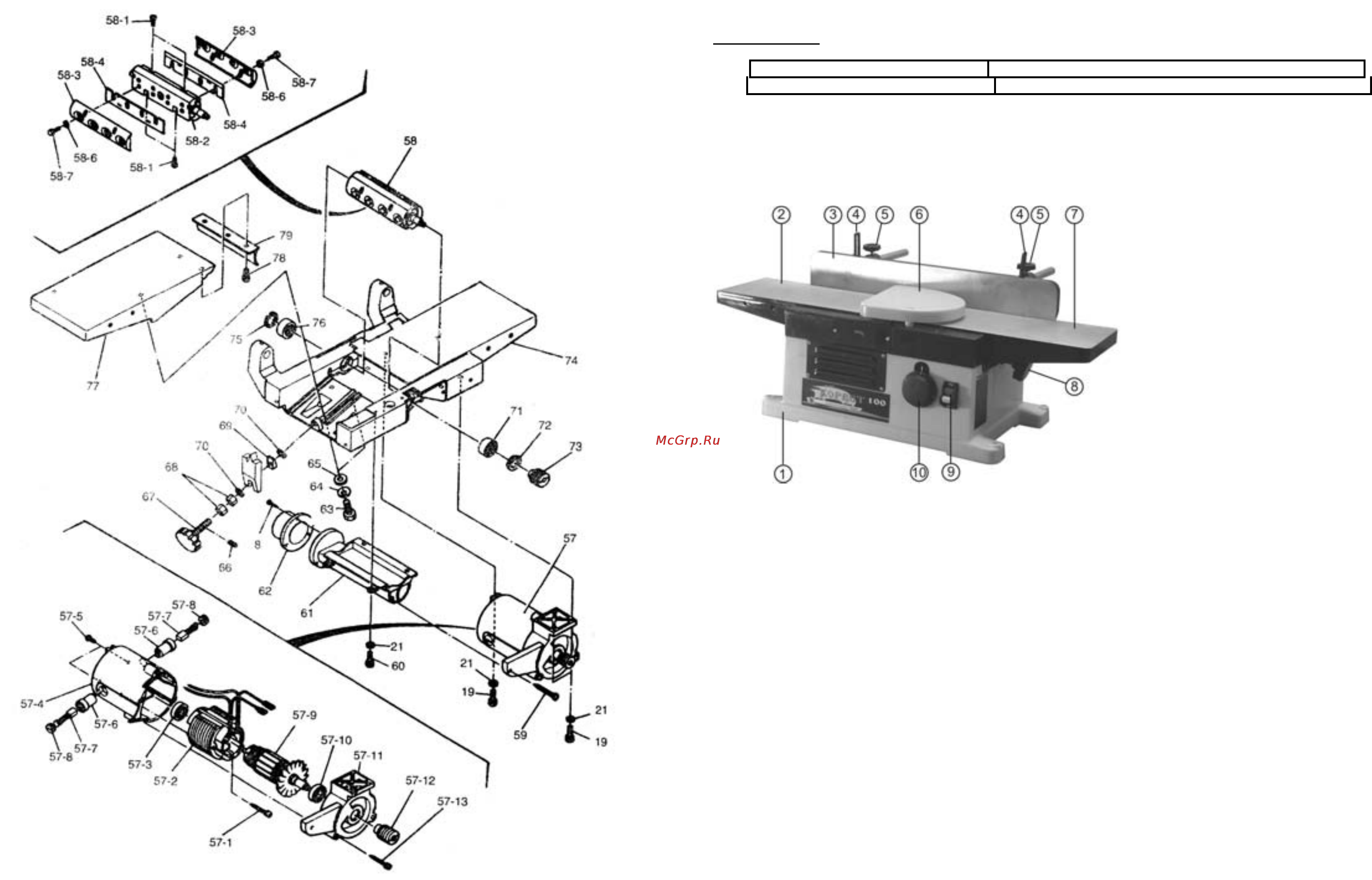

7. Устройство станка (Рис.2)

Рис.2

1. Станина

2. Стол приемный

3. Направляющая планка

4. Рычаг, фиксирующий угол наклона

направляющей планки

5. Винт, фиксирующий положение

направляющей планки

6. Планка защитная рабочего вала

7. Стол подачи

8. Винт регулировки глубины строгания

9. Выключатель со съемным ключом

10. Диск регулировки частоты вращения

рабочего вала

8. Монтаж

8.1. Станок должен устанавливаться на жестком верстаке. Каждый угол станины должен быть закреплен к верстаку с

помощью болтов, гаек и шайб.

8.2. Если Вам требуется часто переносить станок, следует выполнить следующие инструкции: Возьмите кусок твердого

дерева (не ДСП) толщиной не менее 20 мм. Изготовьте из него основание размером не менее 900х500 мм. Прикрепите

станок болтами, гайками и шайбами к основанию. При использовании станка, закрепить основание струбцинами к

устойчивой поверхности стола.

9. Регулировка и принцип работы (Рис.7)

9.1. Регулировка глубины строгания

ВНИМАНИЕ: Выключить станок, отключить от сети и подождать, чтобы рабочий вал остановился до начала

регулировки глубины строгания.

9.1.1. Чтобы уменьшить глубину строгания, повернуть винт регулировки глубины строгания (67) по часовой стрелке - стол

подачи поднимется. Для увеличения глубины строгания, повернуть винт контроля глубины против часовой стрелки – стол

подачи опустится.

ВНИМАНИЕ: Никогда не устанавливайте

глубину строгания больше 3 мм.

9.1.2. Для проверки глубины строгания, сначала установите пластину для регулировки на приемный стол, чтобы она

«висела» над столом подачи. Используя поверенную линейку, измерьте расстояние от плоскости пластины для

регулировки до поверхности стола подачи. Это будет глубиной строгания.

9.2. Регулировка направляющей планки

9.2.1. Для регулировки угла наклона направляющей планки (0-45°), поворотом по часовой стрелке, ослабить два рычага,

фиксирующие угол наклона направляющей планки (52). Установить нужный угол в соответствии со шкалой и поворотом

против часовой стрелки рычагов (52), зафиксировать угол наклона направляющей планки.

9.2.2. Отрегулировать позицию направляющей планки на рабочем столе, для этого ослабить фиксирующие винты

направляющей планки

(39). Установить нужную позицию направляющей планки и затянуть фиксирующие винты (39). Это

следует выполнить, если нужно фуговать или строгать определенную часть доски.

9.2.3. По окончании регулировки направляющей планки убедиться, что дополнительная защитная планка рабочего вала

(45) находится над рабочим валом.
