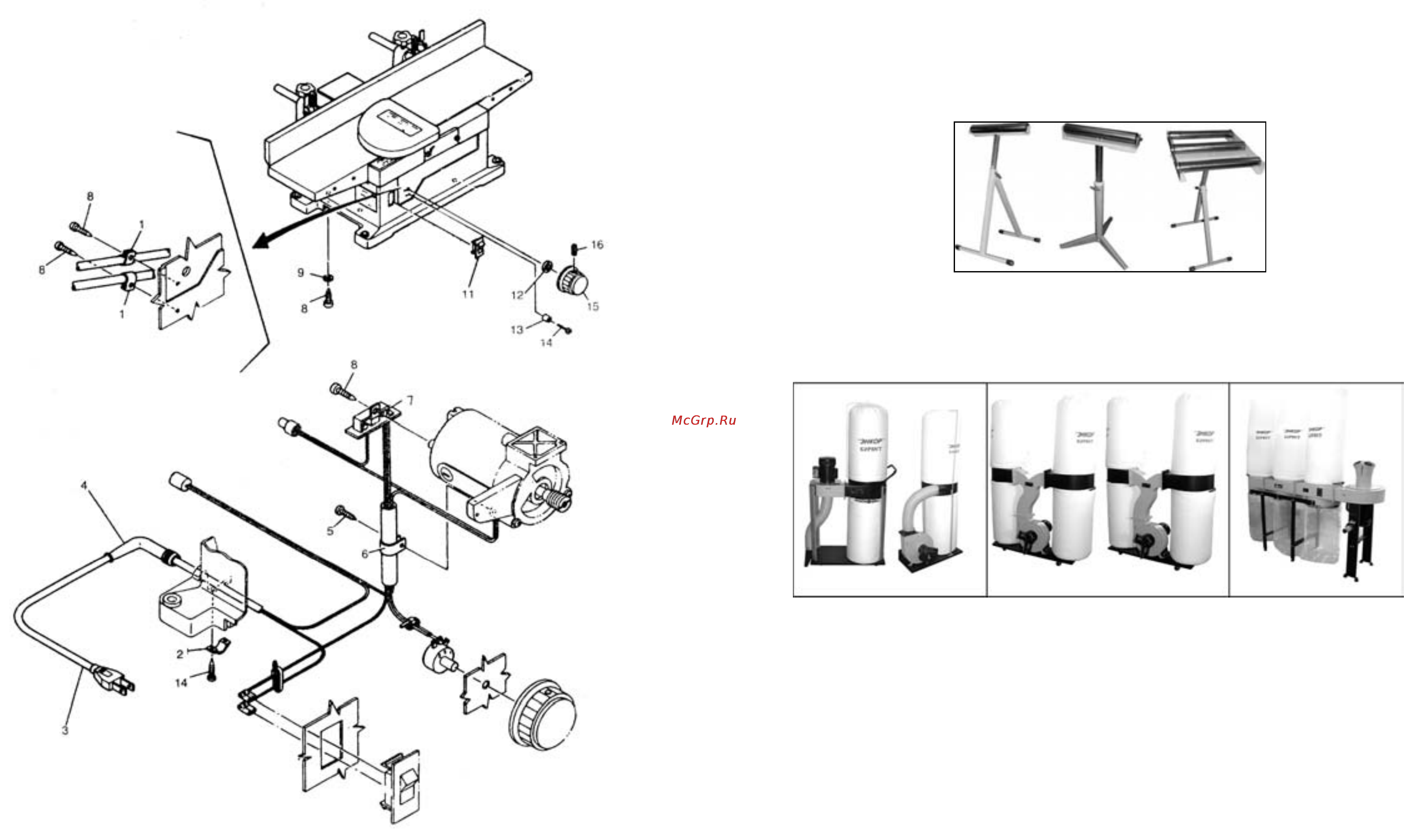

Рис. 7-СХЕМА СБОРКИ СТАНКА «КОРВЕТ 100»

9.6. Продольное строгание под наклоном

9.6.1. Установить направляющую планку под нужным углом.

9.6.2. Переместить направляющую планку ближе или дальше по рабочему столу для регулировки нужной ширины

строгания.

9.6.3. Строгайте вдоль края заготовки. Убедитесь, что вы толкаете заготовку, прижимая ее к направляющей планке.

10. Опора роликовая

Для создания удобств при работе со строгальным станком, рекомендуем приобрести опору роликовую (Рис.3), которая

облегчит работу с заготовками большой длины, как при подаче заготовки на обработку, так и передаче готового изделия

после обработки.

Рис.3

Код для заказа 29941 Код для заказа 29940 Код для заказа 29942

11. Пылесосы для сбора стружки и древесной пыли

Для сбора стружки и древесной пыли при работе деревообрабатывающих станков модели «КОРВЕТ», рекомендуем

использовать пылесосы «КОРВЕТ» различных модификаций (Рис.4, 5, 6), которые обеспечат надлежащие условия работы и

сохранят Ваше здоровье.

Рис. 4 Рис. 5 Рис. 6

«КОРВЕТ 61» «КОРВЕТ 65» «КОРВЕТ 67»

750 Вт, 220 В, 50 Гц 2200 Вт, 220 В, 50 Гц 3750 Вт, 380 В, 50 Гц

Расход воздуха 14,2 м

/мин Расход воздуха 62.3 м

/мин Расход воздуха 76м

/мин

Код для заказа 10261 Код для заказа 10265 Код для заказа 10267

«КОРВЕТ 64» «КОРВЕТ 66»

1500 Вт, 220 В, 50 Гц 3750 Вт, 380 В, 50 Гц

Расход воздуха 42,6 м

/мин Расход воздуха 70,82 м

/мин

Код для заказа 10264 Код для заказа 10266

12. Техническое обслуживание (Рис.7)

ВНИМАНИЕ: Выключить станок, отключить от сети и подождать, чтобы рабочий вал остановился до начала

технического обслуживания.

12.1. Замена клинового ремня

12.1.1. Выключить станок.

12.1.2. Снять станок с верстака или деревянного основания.

12.1.3. Снять кожух ремня (29).

12.1.4. Снять станину (22), вывинтив восемь винтов М5х30 (20). При съеме станины, будьте осторожны, чтобы не

повредить присоединенные провода.

12.1.5. Снять клиновой ремень, одновременно проворачивая его и вытаскивая наружу.

12.1.6. Установить новый клиновой ремень, одновременно проворачивая и надевая его.

12.1.7.

Установить станину и кожух ремня. Установить станок на верстаке или деревянном основании.
