PRIKLJUČAK NA VODOVODNU MREŽU

Priključak na vodovodnu mrežu učinite po oznakama na cijevima spremnika tople vode:

plava-dotok hladne vode (HV) i crvena-odtok tople vode (TV).

Priključak izvora grijanja izvedite po oznakama na priključcima prijenosnika topline na

stražnjoj strani spremnika:crvena-ulaz medija (UM), plava-izlaz medija (IM).

Dodatno je u sredini, između oba priključka prijenosnika topline, moguće priključiti još

cirkulacijski vod (CV).

Na dotočnu cijev, zbog sigurnosti djelovanja, obavezno treba ugraditi sigurnosni ventil koji

sprečava povišenje tlaka u kotlu za više od 0,1 MPa iznad nominalnog. Ispušni otvor na

sigurnosnom ventilu mora obavezno imati izlaz na atmosferski tlak. Za pravilno djelovanje

sigurnosnog ventila morate sami periodično provoditi kontrole. Pri provjeravanju, morate

s pomicanjem poluge ili odvijanjem matice ventila (ovisno od tipa ventila), otvoriti odtok iz

sigurnosnog ventila. Pri tome, kroz ispušni otvor ventila mora poteči voda, što je znak da je

ventil bez greške. Pri zagrijavanju vode u spremniku tople vode, tlak vode u kotlu se povisuje

do granice koja je namještena u sigurnosnom ventilu. Budući da je vraćanje vode nazad u

vodovodnu mrežu spriječeno, lako dođe do kapljanja vode iz odtočnog otvora sigurnosnog

ventila. Kapajuću vodu možete dovesti u odtok preko nastavka za hvatanje kojeg namjestite

ispod sigurnosnog ventila. Odtočna cijev, postavljena pod ispust sigurnosnog ventila, mora

biti postavljena u smjeru ravno dole i u okolini gdje ne smrzava.

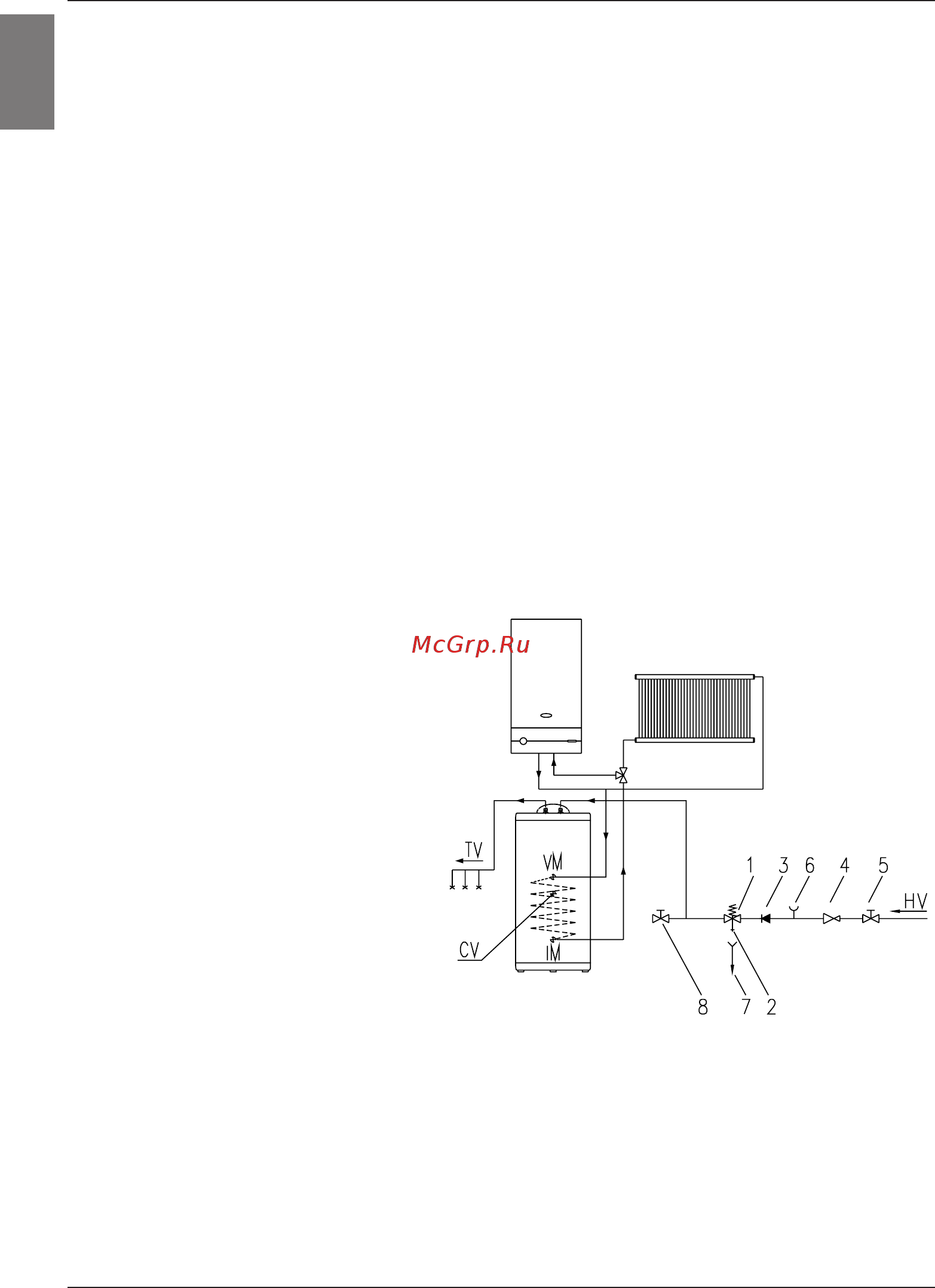

Legenda:

1 - Povratni sigurnosni ventil

2 – Probni ventil

3 – Protupovratni ventil

4 – Redukcioni ventil tlaka

5 – Zaporni ventil

6 – Probni nastavak

7 – Lijevak s priključkom na odtok

8 – Ispusni ventil

HV - Dotok hladne vode

IM - Izlaz medija PT

CV- Cirkulacijski vod

VM - Ulaz medija PT

TV – Odtok tople vode

Spremnik tople vode možete, bez redukcionog ventila, priključiti na kućnu vodovodnu mrežu,

ako je tlak u mreži niži od 0,6 MPa.

U suprotnom primjeru je potrebno ugraditi redukcioni ventil tlaka, koji garantira da tlak na

dotoku u spremniku tople vode ne premašuje imenovanog.
