PRIKLJUČIVANJE NA VODOVODNU MREŽU

Priključivanje na vodovodnu mrežu izvršite po oznakama na cevima kotla za akumulaciju

tople vode:

plava-dovod hladne vode (HV) i crvena-odvod tople vode (TV).

Priključivanje izvora grejanja izvedite po oznakama na priključcima prenosnika toplote na

zadnjoj strani kotla za akumulaciju tople vode: crvena-ulaz medijuma (VM), plava-izlaz

medijuma (IM).

Dodatno, u sredini između oba priključka prenosnika toplote, može se priključiti i cirkulacioni

vod (CV).

Na dovodnu cev, radi bezbednosti delovanja, obavezno treba ugraditi sigurnosni ventil koji

sprečava podizanje pritiska u kotlu za više od 0,1 MPa iznad nominalnog. Dizna za izlaz

vode na sigurnosnom ventilu mora obavezno imati izlaz na atmosferski pritisak. Za pravilno

djelovanje sigurnosnog ventila morate sami periodično provoditi kontrole. Prilikom provere,

pomeranjem ručice ili odvijanjem matice ventila (u zavisnosti od tipa ventila), morate otvoriti

izlaz iz sigurnosnog ventila. Pri tom, kroz izlaznu diznu ventila mora poteći voda, što je

znak da je ventil ispravan. Pri zagrevanju vode u kotlu za akumulaciju tople vode, pritisak

vode u kotlu povećava se do granice podešene na sigurnosnom ventilu. Pošto je vraćanje

vode u vodovodnu mrežu sprečeno, može doći do kapanja vode iz otvora za izlaz vode

na sigurnosnom ventilu. Voda koja kaplje može se sprovesti u odvod preko hvatača koga

možete postaviti ispod sigurnosnog ventila. Odvodna cev koja se nalazi ispod ispusta

sigurnosnog ventila, mora biti postavljena direktno nadole i mora se nalaziti u sredini gde ne

može doći do zamrzavanja.

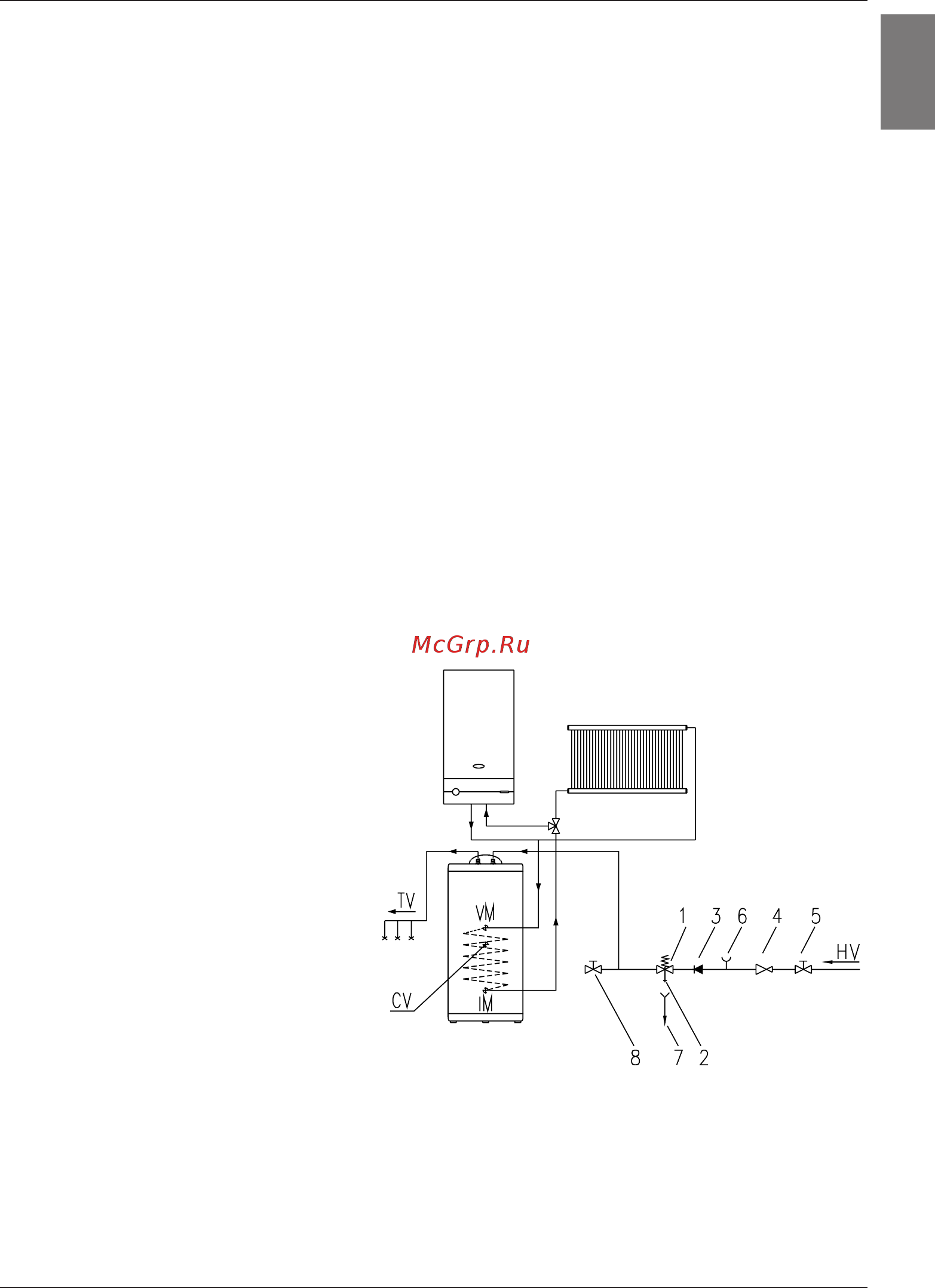

Legenda:

1 - Povratni sigurnosni ventil

2 - Probni ventil

3 - Nepovratni ventil

4 - Redukcioni ventil pritiska

5 - Zaporni ventil

6 - Probni nastavak

7 - Odvodnik sa priključkom

8 – Ispusni ventil

HV - Dovod hladne vode

IM - Izlaz medijuma PT

CV - Cirkulacioni vod

VM - Ulaz medijuma PT

TV - Odvod tople vode

Kotao za akumulaciju tople vode možete priključiti na kućnu vodovodnu mrežu bez

redukcionog ventila, ako je pritisak u mreži niži od 0,6 MPa.

U suprotnom slučaju, treba ugraditi redukcioni ventil pritiska koji obezbeđuje da pritisak na

dovodu u kotao za akumulaciju tople vode ne prelazi nominalni.
