Снятие пильного диска

Внимание! Перед снятием или установкой пильного диска, прежде всего, убедитесь в том,

что пила выключена и штепсельная вилка отсоединена от розетки электросети!

 Для снятия пильного диска отпустите винт (20), Рис. 3, и переведите защитный кожух (16), Рис. 1,

вместе с кожухом шпинделя (21), Рис. 3, в верхнее положение.

 Нажмите на кнопку фиксации пильного диска (22), Рис. 4а, проворачивая пильный диск, зафиксируйте

шпиндель, используя накидной ключ (23), Рис. 4б, по часовой стрелке отверните болт крепления

пильного диска (24), Рис. 5. Снимите наружный фланец, пильный диск и внутренний фланец.

Установка пильного диска

Внимание! Помните, что твердосплавные напайки на зубьях пильного диска хрупкие, крайне

внимательно обращайтесь с пильным диском, избегая ударов по напайкам и

падений! Перед установкой пильного диска внимательно осмотрите напайки, на

них не должно быть трещин, сколов!

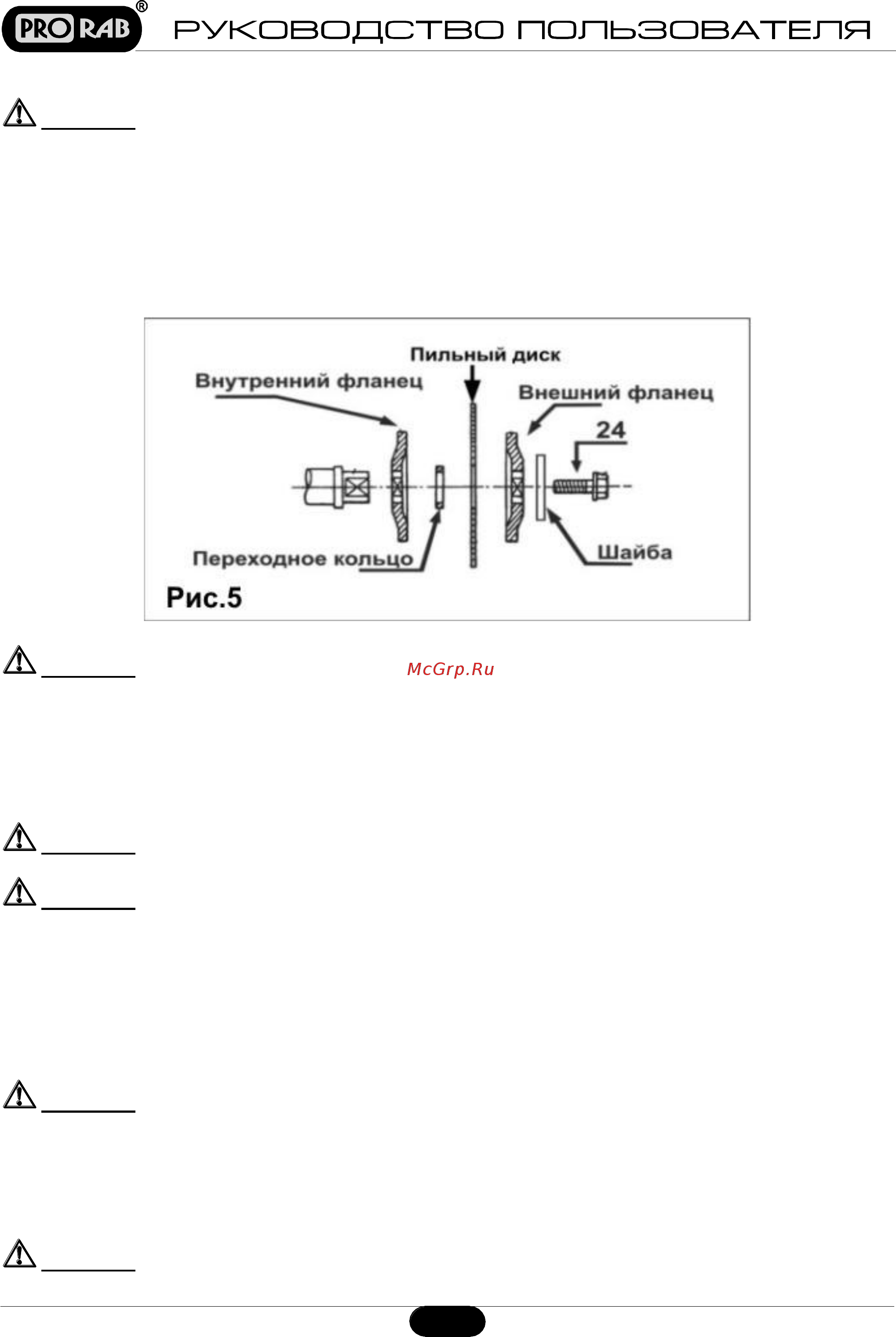

 Установите пильный диск в соответствии с последовательностью, показанной на Рис. 5 так, чтобы зубья

пильного диска были направлены вниз в передней части пилы, Рис. 3. Затяните шестигранный болт

(24), Рис. 5, вращением против часовой стрелки, придерживая кнопку фиксации пильного диска (22),

Рис. 4а, в нажатом положении.

Внимание! После установки пильного диска при первом включении не стойте в плоскости

вращения пильного диска!

Внимание! Не применяйте пильные диски не соответствующие техническим

характеристикам пилы!

Крепление пилы к столу

 Закрепите пилу болтами на ровной и устойчивой поверхности. С этой целью станина (1) пилы имеет

четыре отверстия (12), Рис. 1. Это обеспечит устойчивость пилы и безопасность эксплуатации.

5.3. Органы управления

Внимание! Перед подключением пилы к электросети убедитесь, что клавиша пускового

выключателя (7) после нажатия возвращается в позицию «ВЫКЛ» при ее

отпускании! Не нажимайте «ПУСК» без нажатия на кнопку блокировки (6)!

Защитный кожух (Рис. 1)

 При опускании пильного диска защитный кожух (16) поднимается автоматически. Защитный кожух (16)

возвращается в исходное положение, закрывая пильный диск, когда рукоятка поднята.

Внимание! Никогда не снимайте защитный кожух и не держите его открытым!
