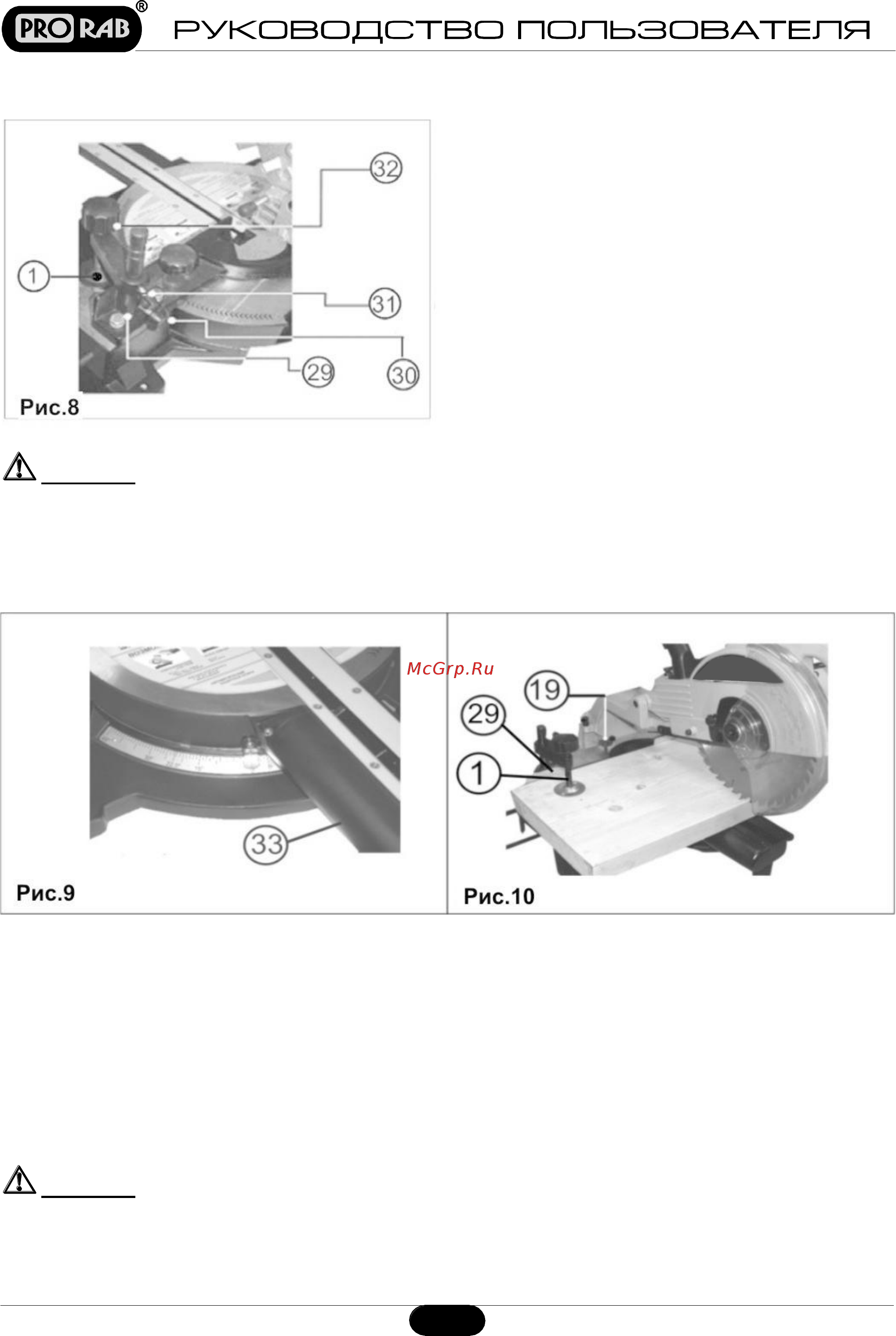

5.5. Установка и крепление обрабатываемой заготовки (Рис. 8)

 Вертикальная струбцина (1), Рис. 1,

устанавливается во фронтальном упоре (29).

Вставьте стержень вертикальной струбцины (1) в

отверстие фронтального упора (29) и затяните винт

(30) на задней стороне упора для крепления

стержня. Установите струбцину (1) в соответствии с

размером и формой заготовки и зафиксируйте ее с

помощью зажимного винта (31).

 Установите заготовку в выбранном для

пиления положении и закрепите ее с помощью

вертикального зажимного винта (32) струбцины (1).

 Вертикальная струбцина (1) может быть

установлена в упоре как слева, так и справа от

пилы.

Внимание! Правильно закрепляйте заготовку струбциной! Отсутствие жесткой фиксации

заготовки при пилении может быть причиной повреждения пилы и/или порчи

образца! Результатом этого также могут быть собственные травмы!

6. ЭКСПЛУАТАЦИЯ

Косое пиление

 Пила позволяет производить поперечное пиление под углом 90

и косое пиление до 45

влево и вправо.

Для выполнения косого пиления необходимо повернуть поворотный стол (10), Рис. 1, до нужного угла за

рукоятку (33) поворотного стола, Рис. 9, и зафиксировать данное положение винтом фиксации

поворотного стола (18), Рис. 2а. При длительной работе с одним заданным углом периодически

проверяйте точность установки, так как винт фиксации поворотного стола (18), Рис. 2а, может

ослабнуть.

Наклонное пиление

 Отпустите ручку фиксации угла наклона и установите заданный угол наклона. Для его сохранения снова

затяните ручку фиксации угла наклона.

Внимание! Не поднимайте пильный диск, пока он вращается, т.к. отпиленный кусок,

оказавшийся напротив боковой поверхности пильного диска, может зацепиться

за его зубья и будет отброшен с большой скоростью! Это очень опасно!
