 В интересах Вашей безопасности всегда держите защитный кожух в исправном состоянии. При любой

неисправности защитного кожуха (16), его следует немедленно его заменить.

Внимание! Никогда не используйте пилу с неисправным защитным кожухом!

 В случае если прозрачная часть защитного кожуха (16) загрязнится, запылится опилками, и заготовка

будет плохо видна, извлеките штепсельную вилку из розетки электросети и осторожно очистьте кожух

влажной тряпкой. Для очистки пластмассовых поверхностей не используйте агрессивные растворители

или очистители.

Пылесборник (Рис. 1)

 Используйте пылесборник (3) во время пиления для более аккуратной работы и легкого удаления

опилок из рабочей зоны. Когда пылесборник (3) наполнится наполовину, отсоедините его от пилы и

освободите от содержимого, для чего слегка встряхните.

5.4. Регулирование

Регулирование угла 90

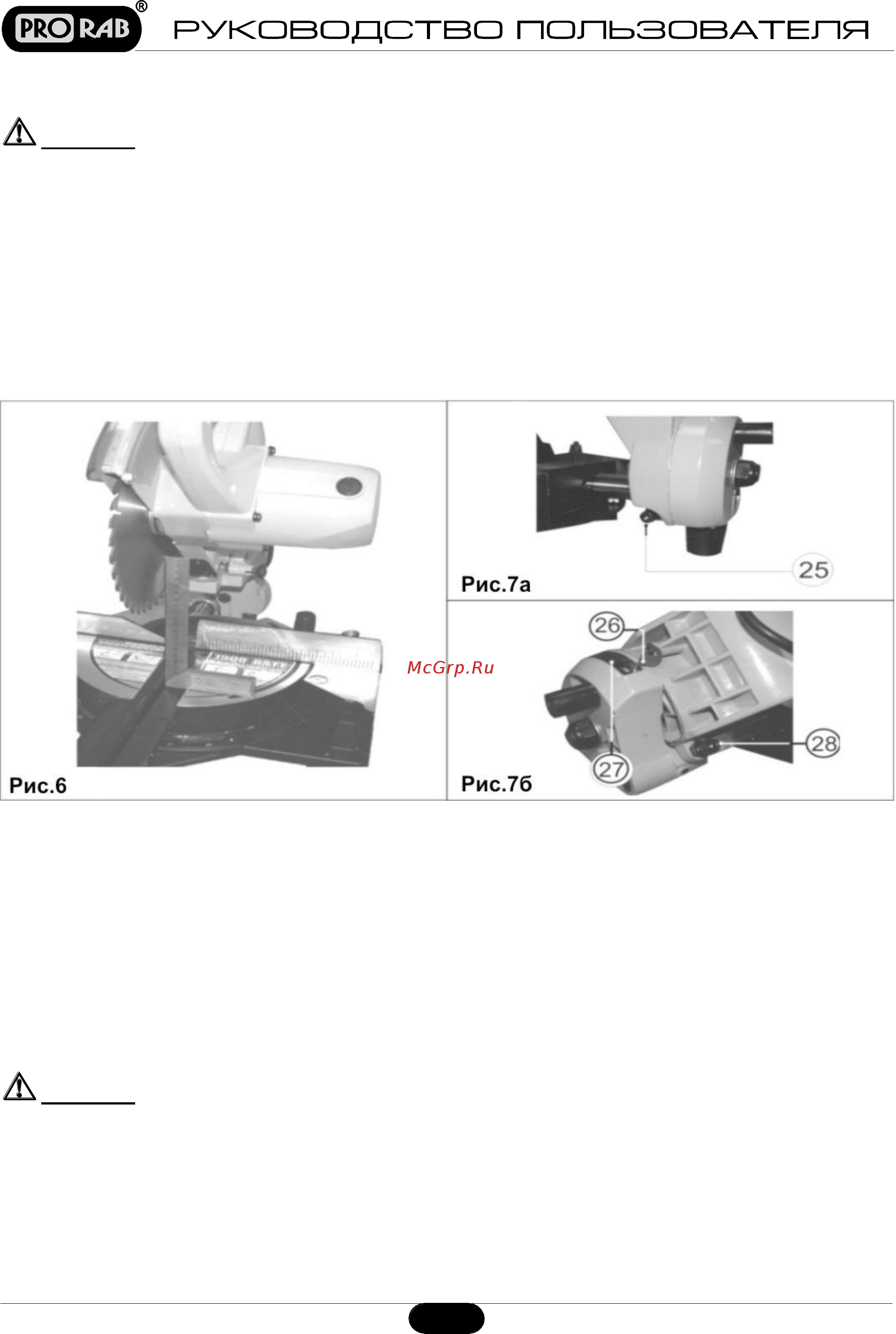

 Ослабив винт фиксации горизонтального перемещения пилы (19), Рис. 2б, переведите пилу в заднее

положение, Рис. 6. Для регулировки положения 90

ослабьте стопорную гайку болта (25), Рис. 7а, и,

используя угольник, установите угол 90

вращением болта (25), совмещая указатель шкалы (26), Рис.

7б, с делением 0

на шкале угла наклона (27), Рис. 7б. Зафиксируйте стопорную гайку болта (25), Рис.

7а.

Регулирование угла наклона пильного диска 45

(Рис. 7б)

 Для регулирования положения 45

ослабьте стопорную гайку болта (28) и, используя угломер,

установите угол 45

регулировкой винта (28), совмещая указатель шкалы (26) с делением 45

на шкале

угла наклона (27). Зафиксируйте стопорную гайку болта (28).

Внимание! Установку угла наклона производите при полностью поднятой вверх рукоятке

(5), Рис. 1! После каждого изменения угла наклона проверяйте затяжку винта

фиксации угла наклона (2), Рис. 1!
