![HansGrohe 27774000 croma 100 multi [2/40] Montage siehe seite 36](/img/pdf.png)
HansGrohe 27774000 croma 100 multi [2/40] Montage siehe seite 36
![HansGrohe croma 100 vario set 27771000 [2/40] Montage siehe seite 36](/views2/1219505/page2/bg2.png)
Montage siehe Seite 36
Prüfzeichen (siehe Seite 40)
Serviceteile (siehe Seite 39)
Reinigung(siehe Seite 38) und
beiliegende Broschüre
Bedienung (siehe Seite 37)
Croma 100 Multi 28536000 / 28538000
Durchflussdiagramm (siehe Seite
35)
Croma 100 Vario 28535000 / 28537000
Maße (siehe Seite 31)
Kein essigsäurehaltiges Silikon verwenden!

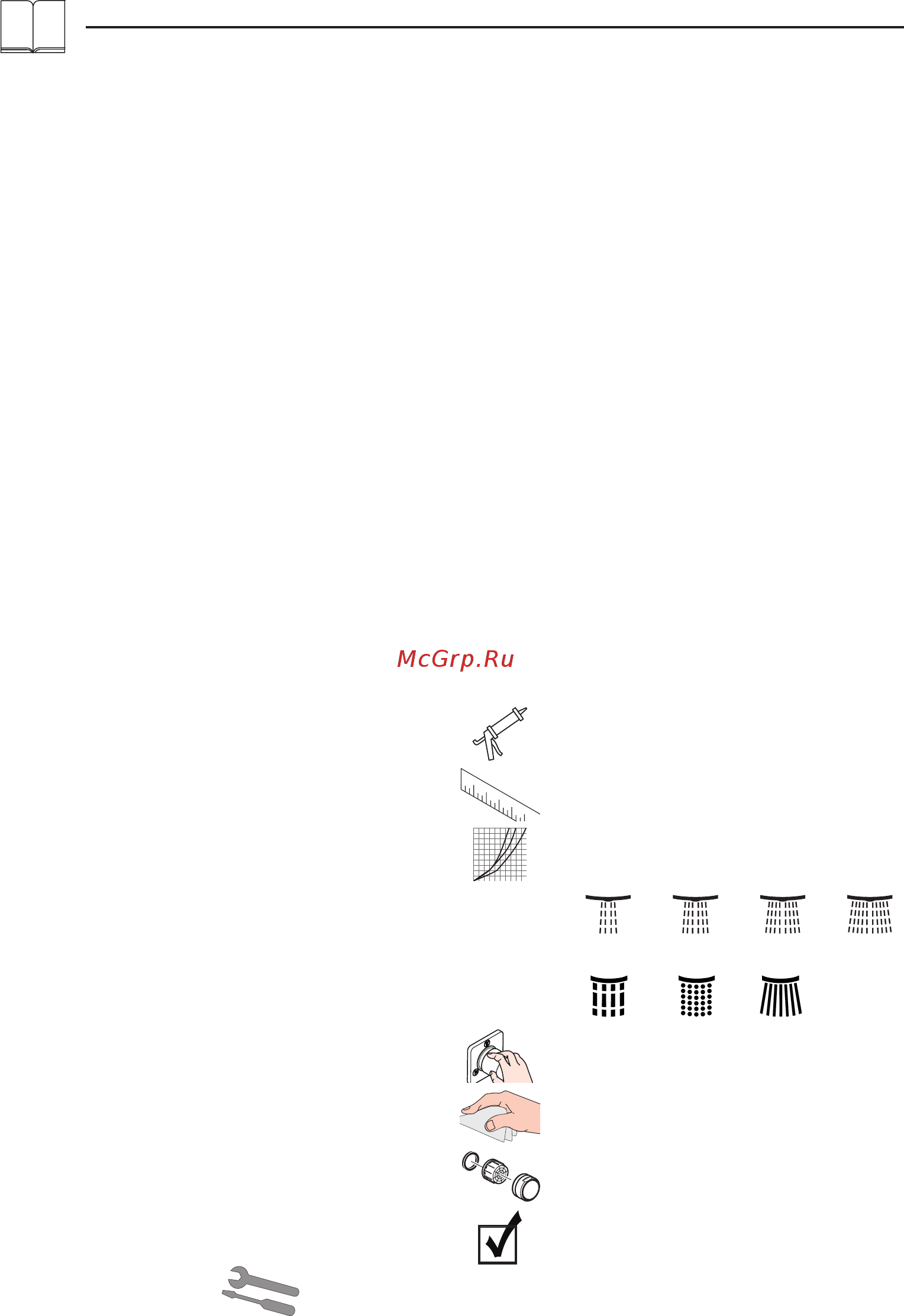

Symbolerklärung
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
6 Sicherheitshinweise
6 Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6 Kinder, sowie Erwachsene mit körperlichen,
geistigen und / oder sensorischen Einschränkungen
dürfen das Duschsystem nicht unbeaufsichtigt
benutzen. Personen, die unter Alkohol- oder
Drogeneinfluss stehen, dürfen das Duschsystem nicht
benutzen.
6 Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
6 Das Produkt darf nicht als Haltegriff benutzt werden.
Es muss ein separater Haltegriff montiert werden.
6 Das Duschsystem darf nur zur Bade-, Hygiene- und
Körperreinigungszwecke eingesetzt werden.
6 Brausenschläuche sind nur zum Anschluss von
Brausen an Armaturen geeignet. Eine Absperrung
nach dem Schlauch in Fließrichtung ist unzulässig!
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
• Bei der Montage des Produktes durch qualifiziertes
Fachpersonal ist darauf zu achten, dass die
Befestigungsfläche im gesamten Bereich der
Befestigung plan ist (keine vorstehenden Fugen oder
Fliesenversatz), der Wandaufbau für eine Montage
des Produktes geeignet ist und keine Schwachstellen
aufweist. Die beigelegten Schrauben und Dübel sind
nur für Beton geeignet. Bei anderen Wandaufbauten
sind die Herstellerangaben des Dübelherstellers zu
beachten.
• Der beigepackte Filtereinsatz muss eingebaut werden,
um Schmutzeinspülungen aus dem Leitungsnetz zu
vermeiden. Schmutzeinspülungen können die Funktion
beeinträchtigen und/oder zu Beschädigungen
an Funktionsteilen der Brause führen, für hieraus
ergebende Schäden haftet Hansgrohe nicht.
• Thermostat: Bedienung / Montage siehe beiliegende
Broschüre.
Deutsch
2
