HansGrohe raindance air 27494000 [2/44] Symbolerklärung
![HansGrohe raindance s air 27474000 [2/44] Symbolerklärung](/views2/1219633/page2/bg2.png)
2
Deckenmontage siehe Seite 38
Wandmontage siehe Seite 36
Prüfzeichen (siehe Seite 44)
Serviceteile (siehe Seite 39)
Reinigung (siehe Seite 40) und
beiliegende Broschüre
Durchflussdiagramm
(siehe Seite 31)
Maße (siehe Seite 31)
Kein essigsäurehaltiges Silikon verwenden!

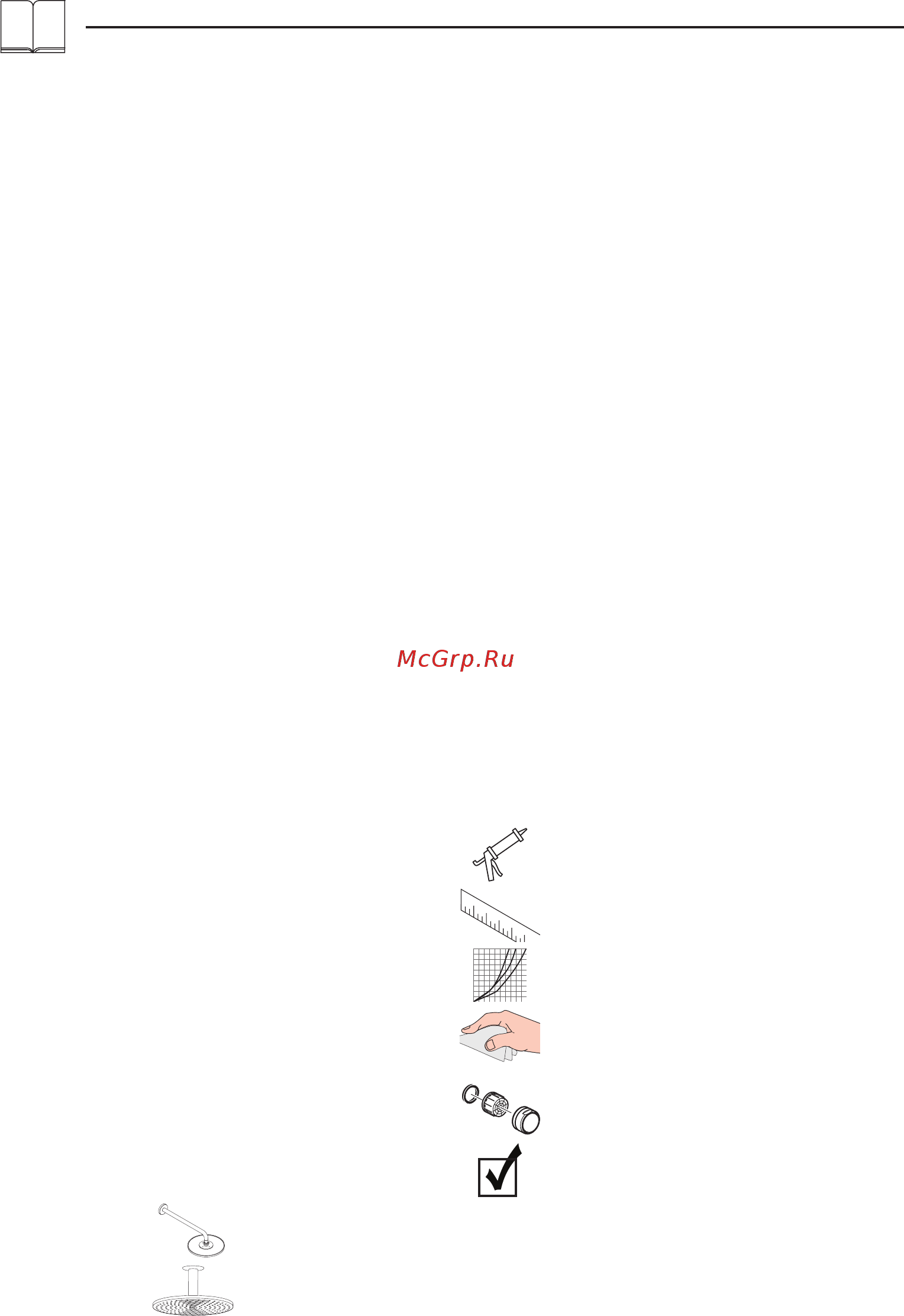

Symbolerklärung
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Duschsystem darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen,
geistigen und / oder sensorischen Einschränkungen
dürfen das Duschsystem nicht unbeaufsichtigt
benutzen. Personen, die unter Alkohol- oder
Drogeneinfluss stehen, dürfen das Duschsystem nicht
benutzen.
Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Der Kopfbrausearm ist nur für das Halten der
Kopfbrause ausgelegt, er darf nicht mit weiteren
Gegenständen belastet werden!
Montagehinweise
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
• Bei der Montage des Produktes durch qualifiziertes
Fachpersonal ist darauf zu achten, dass die
Befestigungsfläche im gesamten Bereich der
Befestigung plan ist (keine vorstehenden Fugen oder
Fliesenversatz), der Wandaufbau für eine Montage
des Produktes geeignet ist und keine Schwachstellen
aufweist. Die beigelegten Schrauben und Dübel sind
nur für Beton geeignet. Bei anderen Wandaufbauten
sind die Herstellerangaben des Dübelherstellers zu
beachten.
• Der beigepackte Filtereinsatz muss eingebaut werden,
um Schmutzeinspülungen aus dem Leitungsnetz zu
vermeiden. Schmutzeinspülungen können die Funktion
beeinträchtigen und/oder zu Beschädigungen
an Funktionsteilen der Brause führen, für hieraus
ergebende Schäden haftet Hansgrohe nicht.
Deutsch
