Предупреждение
• Устройство можно использовать только с источником питания 12 В постоянного тока с
отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением проводов и
монтажом.
•
Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения (красный) к
корпусу машины или проводу заземления (чёрный), чтобы не допустить короткое замыкание.
•
Изолируйте свободные провода виниловой лентой, чтобы не допустить короткое замыкание.
• После установки обязательно заземлите данное устройство на корпус автомобиля.
Внимание
• В целях безопасности работа по подключению проводов и монтажу должна
выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.
• Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь к
металлическим деталям устройства в процессе и на протяжении некоторого времени
после завершения эксплуатации устройства. Температура металлических деталей,
таких как радиатор охлаждения и кожух, существенно повышается.
• Не подключайте провода динамиков
к корпусу машины, проводу заземления
(чёрный) или параллельно.
• Подключите динамики с максимальной мощностью более 50Вт. Если максимальная
мощность динамиков менее 50Вт, измените значение параметра
[AMP GAIN]
,
чтобы не повредить динамики.
(
9)
• Установите устройство под углом менее 30º.
• Если в электропроводке транспортного средства нет клеммы зажигания,
подключите провод высокого напряжения (красный) к клемме на блоке плавких
предохранителей, которая обеспечивает питание с напряжением 12 В постоянного
тока и которая включается и выключается ключом зажигания.
• Держите все кабели вдали от тепловыделяющих металлических частей.
• После установки устройства, убедитесь в том, что все осветительные и электронные
приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются
корпуса автомобиля, после чего замените предохранитель на аналогичный новый.
Стандартная процедура
1
Извлеките ключ из замка зажигания, затем
отсоедините разъем
автомобильного аккумулятора.
2 Правильно подключите провода.
См. раздел “Подключение проводов”.
(
15)
3 Установите устройство в вашем автомобиле.
См. раздел “Установка устройства (установка в приборную
панель)”.
4
Подключите клемму автомобильного аккумулятора.
5 Выполните сброс устройства.
(
3)
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Порядок извлечения
устройства
При установке без посадочного корпуса
1
Снимите посадочный корпус и декоративную
панель с устройства.
2 Совместите отверстия в устройстве (с обеих
сторон) с монтажной консолью автомобиля и
закрепите устройство винтами (которые можно
приобрести в магазине).
Используйте только специальные винты. Использование неподходящих
винтов может привести к повреждению устройства.

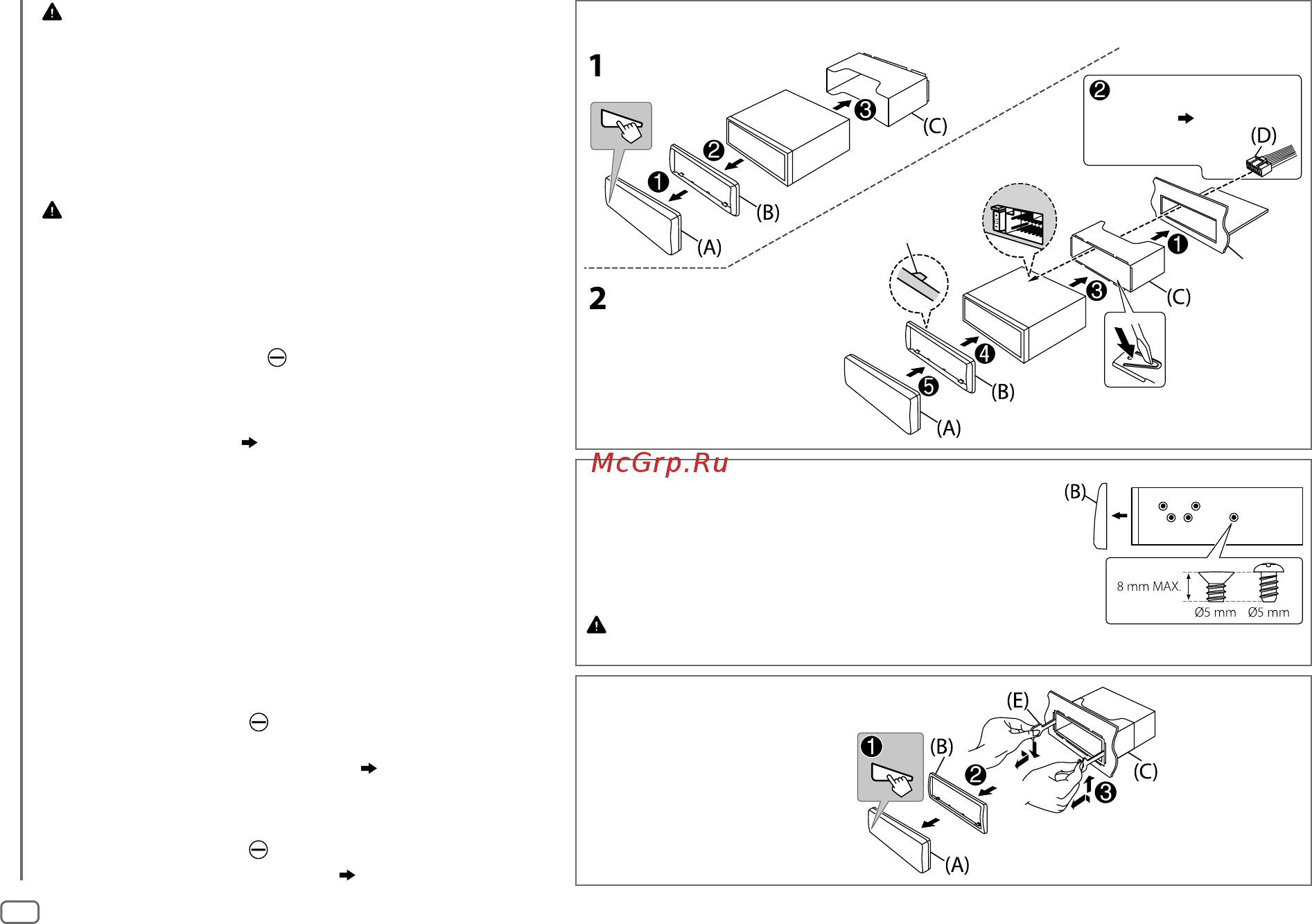

Установка устройства (установка в приборную панель)
Подключите необходимые
провода.
(
15)
Отогните соответствующие фиксаторы,
предназначенные для прочной установки корпуса.
Фиксатор вверху
Перед сборкой расположите
декоративную панель, как показано.
Приборная панель
автомобиля
