ОПИСАНИЕ СБОРКИ И РАБОТЫ

В момент покупки газонокосилка

передается покупателю в картонной

упаковке, внутри которой предусмо-

трены специальные защитные элемен-

ты, обеспечивающие целостность при

её транспортировке. Сняв бандажные

ленты и металлические скрепки, от-

крыть верхние клапана коробки и

осторожно поднять газонокосилку.

Извлечь все комплектующие.

ВНИМАНИЕ! ОБРАТИТЕ ВНИМАНИЕ НА СО-

ДЕРЖИМОЕ УПАКОВКИ И ПРОВЕРЬТЕ СО-

ХРАННОСТЬ ГАЗОНОКОСИЛКИ.

Перед началом эксплуатации газо-

нокосилки- внимательно прочитайте

данный паспорт!

- внимательно ознакомьтесь с рас-

положением органов управления га-

зонокосилки; научитесь заводить и

быстро останавливать двигатель;

- произведите сборку газоноко-

силки.

СБОРКА ГАЗОНОКОСИЛКИ

Сборку газонокосилки производи-

те в соответствии с иллюстрациями,

приведенными в данном руководстве

по эксплуатации. Утилизируйте упа-

ковку в соответствии с требованиями

охраны окружающей среды. Для удоб-

ства и компактности упаковки газо-

нокосилка поступает в разобранном

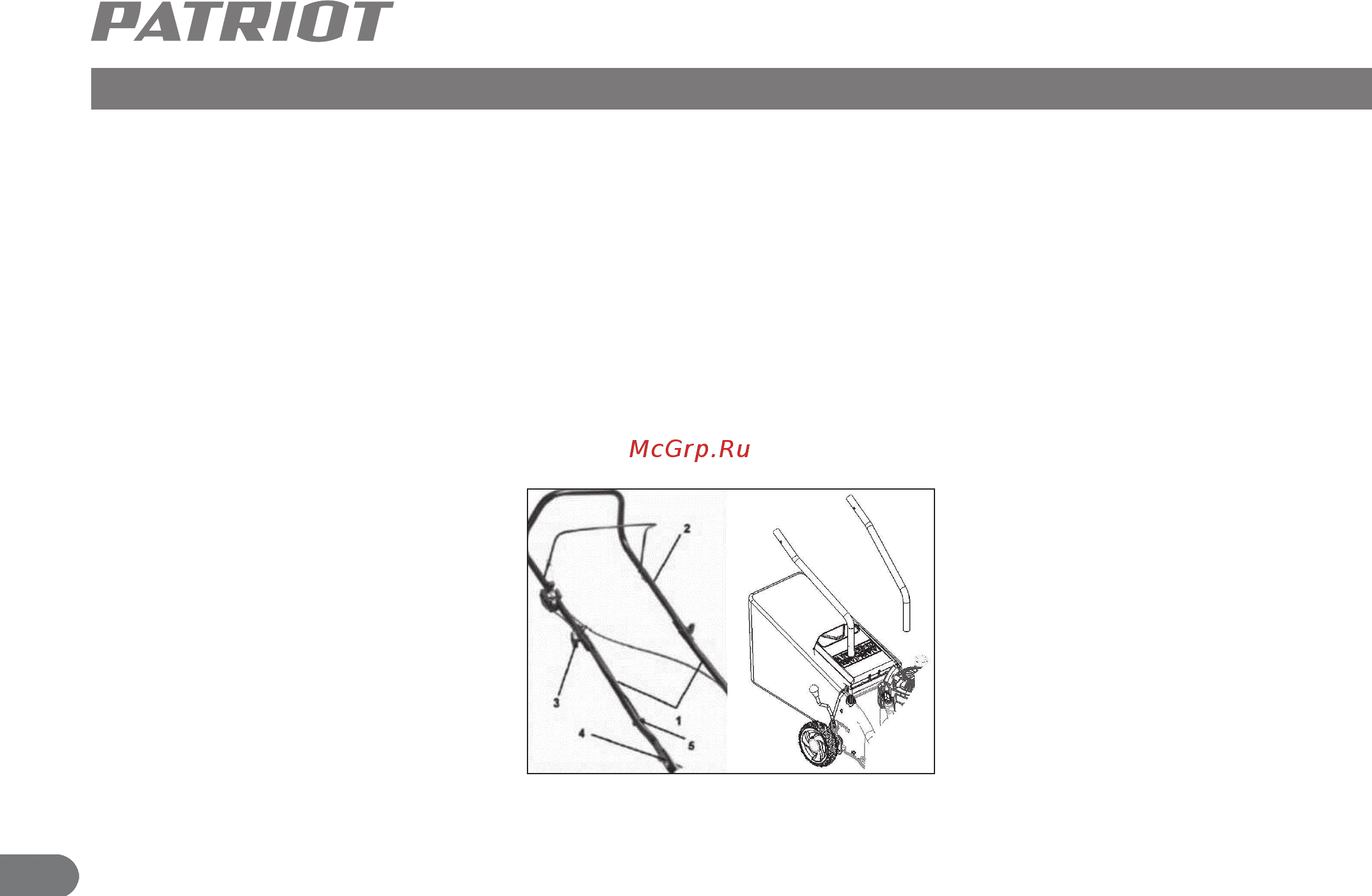

виде. Сборка рукоятки (рис. 2)

- Прикрепите две нижние части ру-

коятки (1) к верхней рукоятке (2), ис-

пользуя болты и шайбы (3).

Установка рукоятки

Вставьте нижнюю часть собран-

ной рукоятки в места установки на

корпусе

Крепление кабеля

и тяг управления

Кабели и тяги управления крепят-

ся специальными фиксаторами (5). За-

щелкните фиксатор (5) на кабеле, сое-

диняющем блок выключателя и двига-

тель. Сдвиньте фиксатор к нижней ру-

коятке. Защелкните другие фиксаторы

на других тягах управления. Сдвиньте

фиксатор к верхней рукоятке.

Основные части двигателя

Основным элементом газоноко-

силки является 4-х тактный двигатель

внутреннего сгорания (Рис.3), с вер-

тикальной осью коленвала и его ос-

новные части: (2)- рычаг дросселя; (3)-

фильтр воздушный; (4)- стартер руч-

ной; (5)- защитный кожуж; (6)- глуши-

Рис. 2
