ОПИСАНИЕ СБОРКИ И РАБОТЫ
тель; (7) -свеча зажигания; (8)- кнопка
топливного насоса; (9)- карбюратор;
(10)- пробка бензобака; (11)- бензобак;
(12)- корпус двигателя; (13)- маслона-
ливная горловина, см. рис. 3.
Для предотвращения выхода
двигателя из строя важно
выполнять следующее:
- Проводите проверку уровня масла
каждый раз до запуска двигателя и че-
рез каждые пять часов эксплуатации.
- Проверяйте уровень масла чаще
в период обкатки двигателя.
- Поддерживайте уровень масла
между отметками «MIN» и «МАХ» на
масляном щупе.
- Крышка маслоналивной горлови-
ны надежно завернута.
Заполнение масляного кратера:
-Убедитесь, что двигатель распола-
гается горизонтально.
- Отверните крышку маслоналив-
ной трубки и извлеките масляный щуп
из трубки.
- Протрите щуп см. рис. 4.
- Вставьте щуп обратно в отверстие
маслоналивной трубки и надежно за-
верните крышку.
- Отверните крышку маслоналив-
ной трубки и извлеките масляный щуп
из трубки. Проверьте уровень масла.
Если уровень масла на щупе ниже
метки «MIN», аккуратно добавьте мас-
лодоуровня «FULL» см. рис4.
- Установите щуп в отверстие мас-
лоналивной трубки и надежно завер-
ните крышку.
- Удалите остатки пролитого масла.
- Рекомендуется использовать
только оригинальные моторные мас-
ла марки Patriot для 4х-тактных двига-
телей.

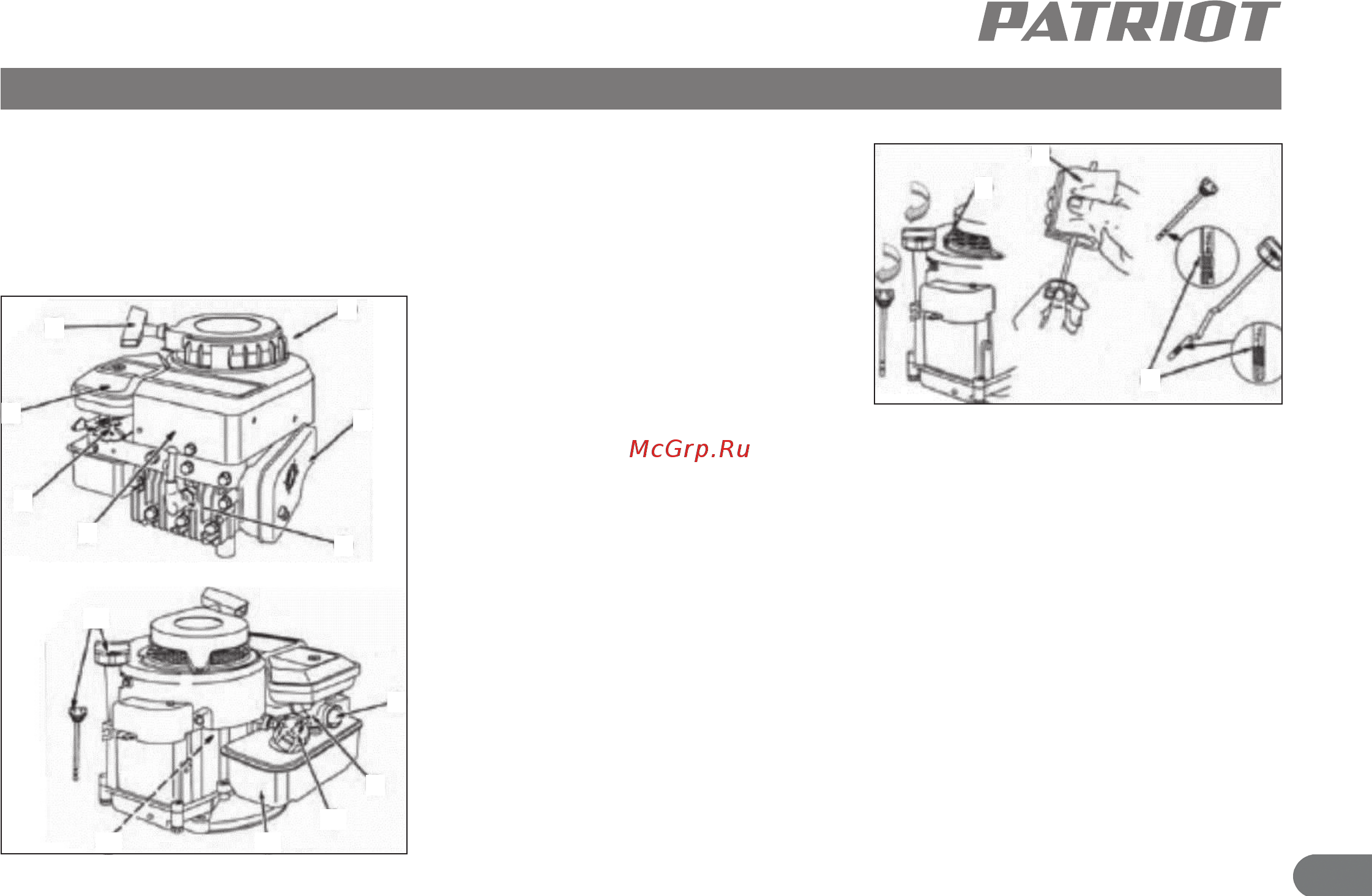

Рис. 3
3
4
5
6
7
8
9
10
11
12
13
2
1
1
2
3
Рис. 4
