MSI b150m pro-vh [114/148] 背板
![MSI b150m pro-vh [114/148] 背板](/views2/1221777/page114/bg72.png)

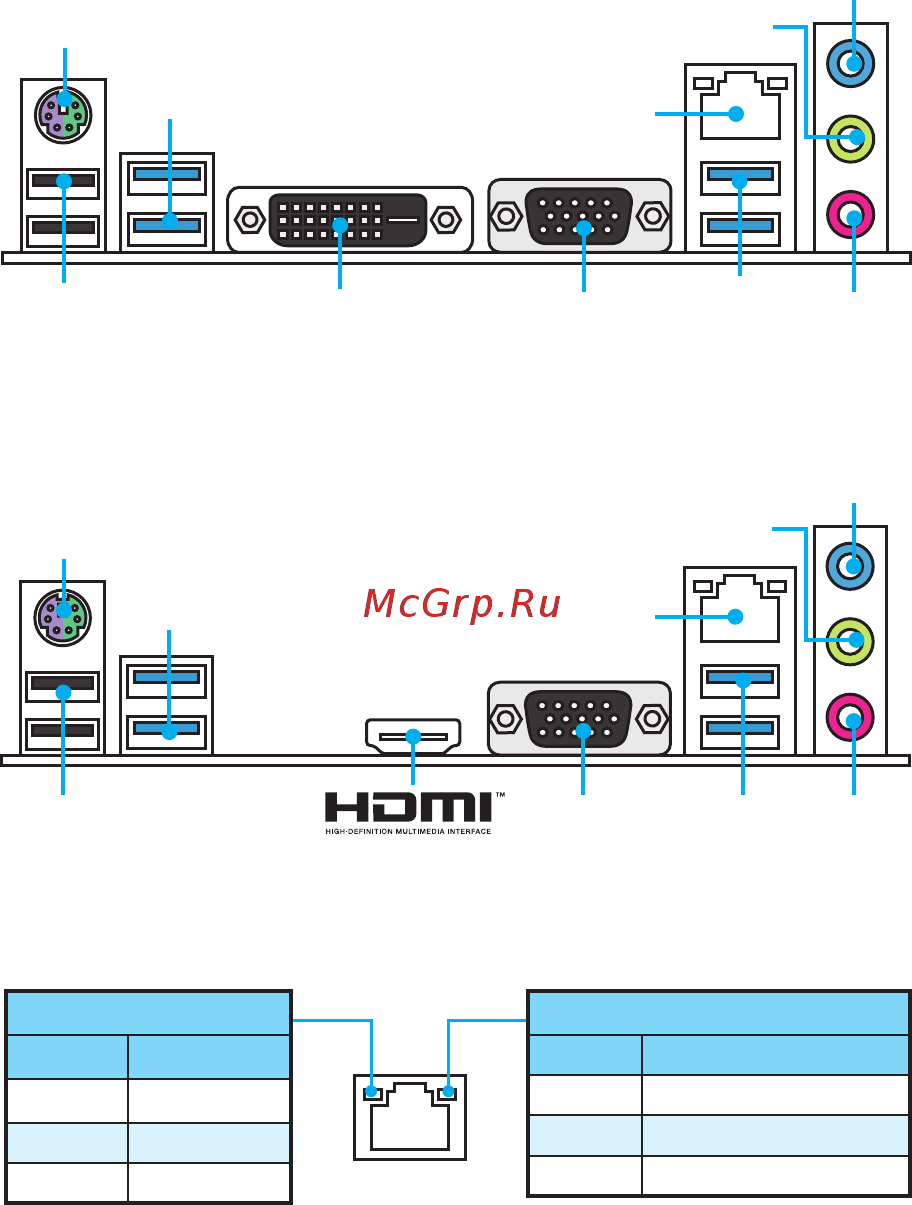

6
背板
背板
PS/2
PS/2
網路連接埠
網路連接埠
USB 3.1 Gen1
USB 3.1 Gen1
USB 3.1 Gen1
USB 3.1 Gen1
DVI-D
VGA
(H170M PRO-VD/
B150M PRO-VD/
B150M-ICAFE)
VGA
USB 2.0
USB 2.0
H170M PRO-VD/ B150M PRO-VD/ B150M-ICAFE/ B150M PRO-D
B150M PRO-VH
音源輸入
音源輸入
音源輸出
音源輸出
麥克風
輸入
麥克風
輸入
連線/ 工作燈號
狀態 說明
關閉 未連線
黃燈 已連線
閃爍 資料傳輸中
速度燈號
狀態 說明
關閉 傳輸速率 10 Mbps
綠 傳輸速率 100 Mbps
橘燈 傳輸速率 1 Gbps
網路連接埠 LED 燈狀態表
