Резчик швов CS-1810Е Руководство по эксплуатации 9
5 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

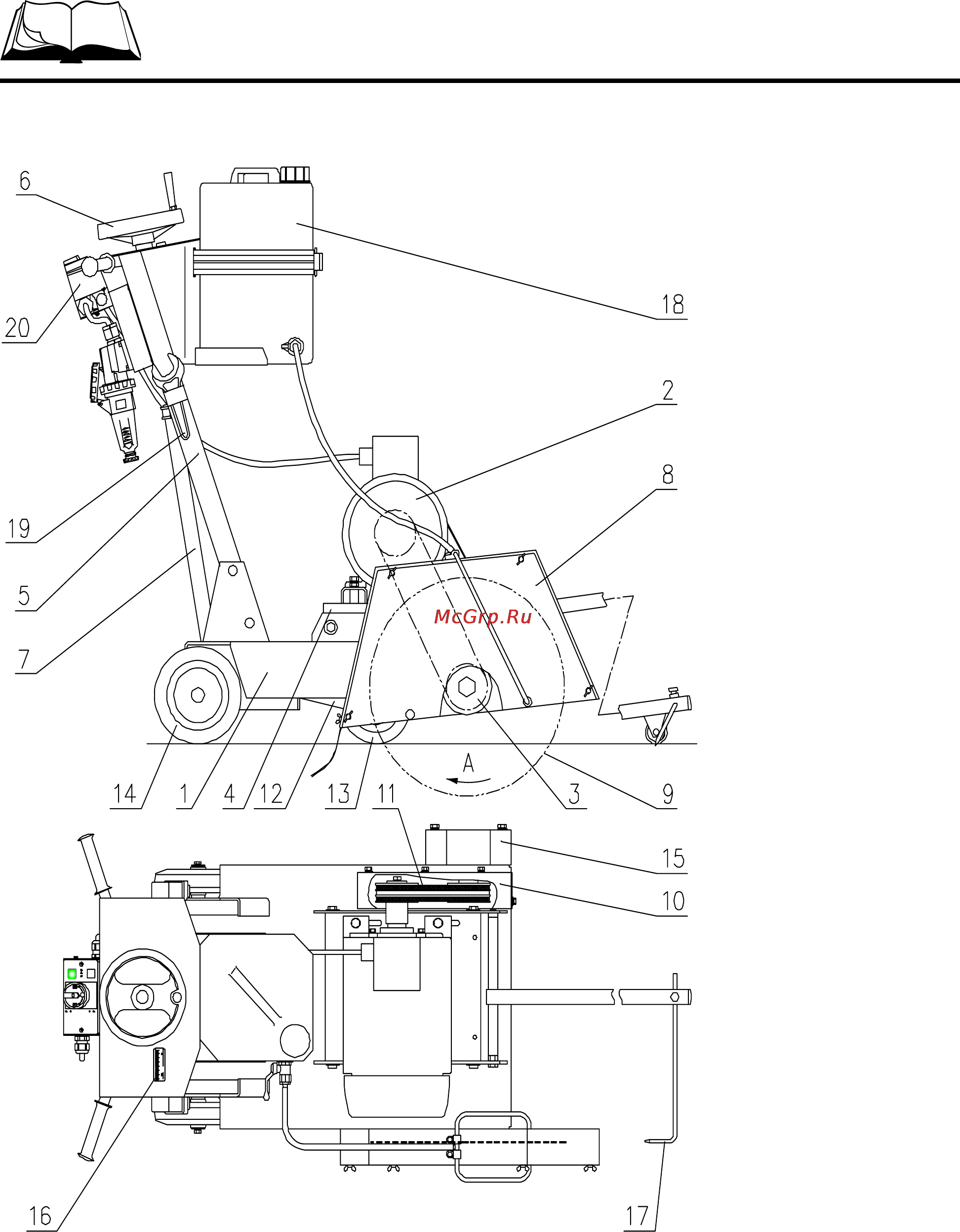

Резчик швов (см. рис.2) состоит из сварной рамы поз.1, на которой смонтированы все
основные узлы резчика.
Двигатель поз. 2 установлен на основной раме через мотораму поз. 4 с планками.
Продольные пазы в мотораме и поперечные пазы в планках позволяют регулировать
параллельность ручьев шкивов клиноременной передачи поз. 11 и положение
двигателя при натяжении ремней.
1. Рама
2. Двигатель
3. Шпиндель
4. Моторама
5. Водило
6. Маховик
механизма
регулировки
глубины реза
7. Тяга
8. Кожух
9. Режущий
инструмент
10. Ограждение
клиноременной
передачи
11. Клиноременная
передача
12. Рычаг передних
колес
13. Передние колеса
14. Задние колеса
15. Ограждение
планшайбы
16. Лимб указателя
глубины реза
17. Указатель
направления
18. Пластмассовый
бак для воды
19. Ключ 38 (2 шт.)
20. Блок защиты и
управления
Анаправление
вращения режущего
инструмента
Рис.2
