Резчик швов CS-1810Е Руководство по эксплуатации 13
Шпиндель резчика имеет два комплекта планшайб для установки инструмента справа
или слева. В случае необходимости установки инструмента на противоположную
сторону необходимо поменять местами кожух инструмента поз.2 и ограждение
планшайб поз.5 (см. рис. 6), для чего:
o Отвернув барашковые гайки поз.4, снимите крышку кожуха поз.3.
o Отверните гайку крепления прижимной планшайбы,
удерживая вал шпинделя
ключом за лыски, расположенные в средней части вала.
o Снимите прижимную планшайбу и режущий инструмент.
o Отверните болты крепления кожуха поз.10 и снимите кожух инструмента.
o Отверните болты крепления ограждения поз.6 и снимите ограждение.
o Установите кожух инструмента на противоположную сторону и закрепите его
болтами.
o Установите брызговик
поз.7 в соответствии с одним из вариантов на рис. 6.
o Установите режущий инструмент. Убедитесь, что круг установлен на посадочном
месте без люфта, и направление вращения, указанное на инструменте, совпадает с
направлением вращения шпинделя.
o Установите прижимную планшайбу. В случае несовпадения пальца прижимной
планшайбы и поводкового отверстия круга переверните планшайбу. Затяните гайку.
o Установите крышку кожуха, зафиксируйте ее барашковыми гайками.
o Установите трубки подвода воды поз.9 в соответствии с одним из вариантов на
рис. 6.
o Установите ограждение планшайб.

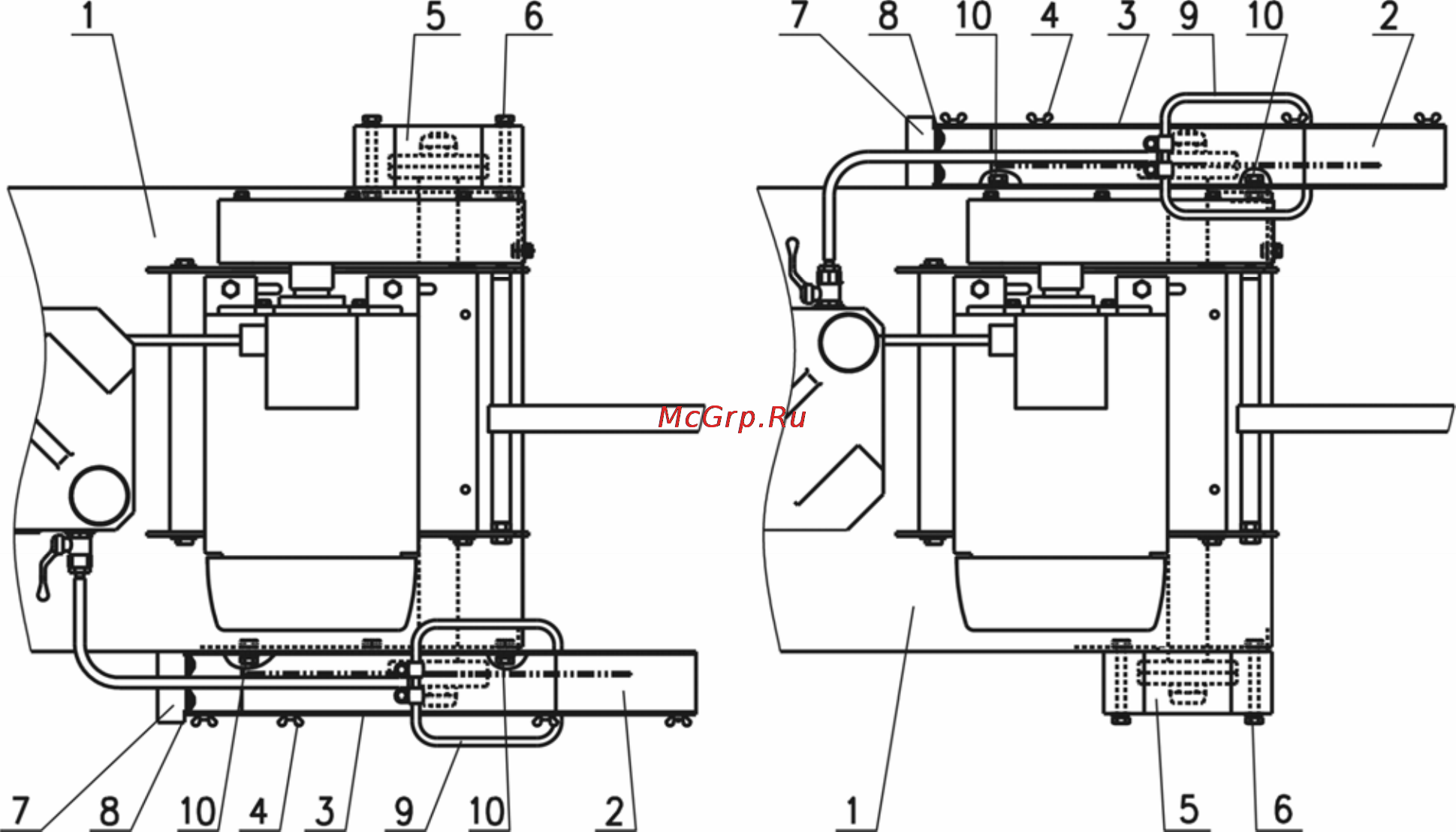

1. Рама
2. Кожух инструмента
3. Крышка кожуха
4. Барашковая гайка крепления
крышки кожуха
5. Ограждение планшайб
6. Болт крепления ограждения
7. Брызговик
8. Барашковая гайка крепления брызговика
9. Трубка подвода воды
10. Болт крепления кожуха инструмента (2шт.)
Рис.6 Вид сверху. Варианты установки кожуха инструмента.
