Резчик швов CS-1810Е Руководство по эксплуатации 17

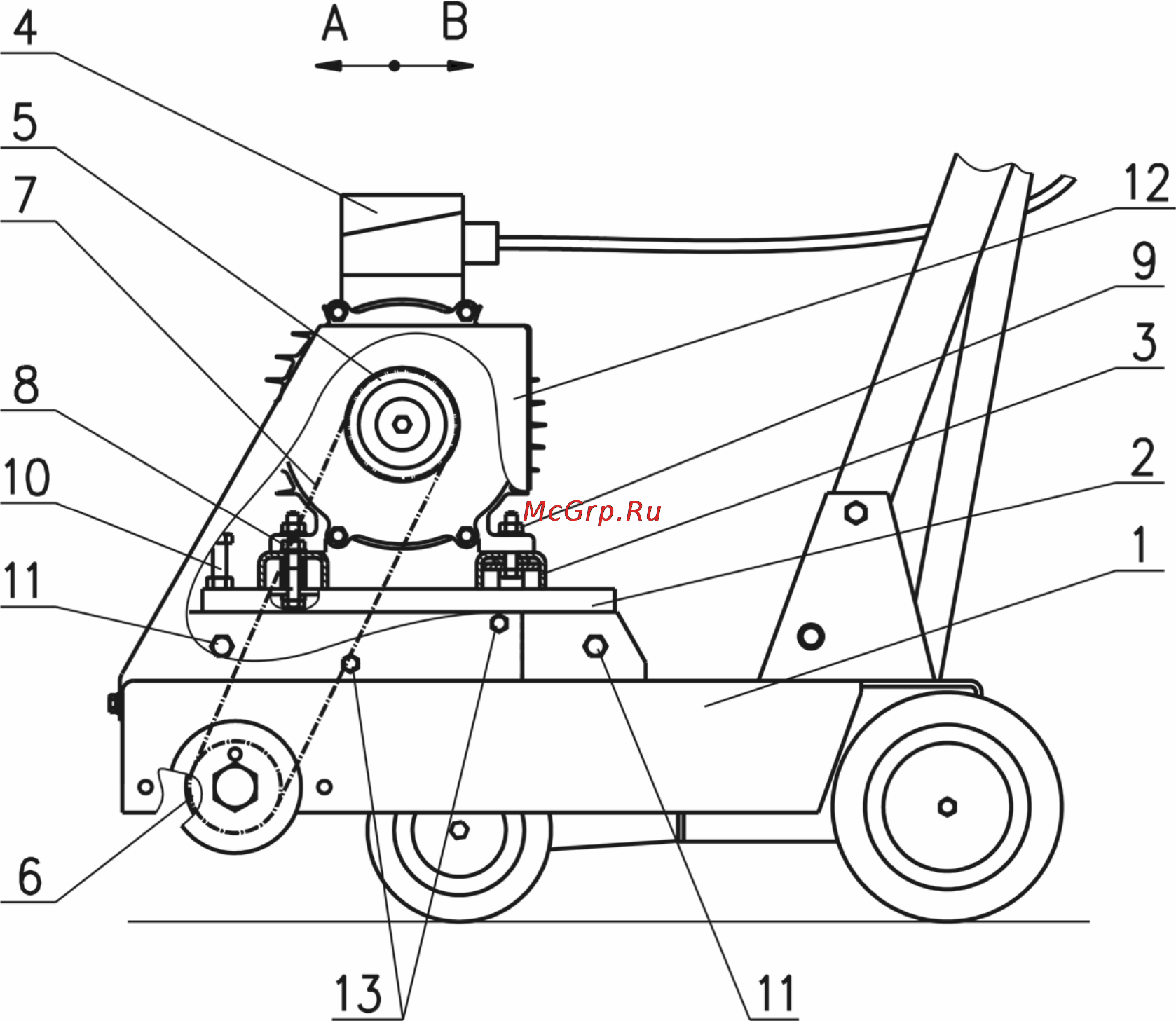

1. Рама

2. Моторама

3. Планка (2шт.)

4. Двигатель

5. Шкив двигателя

6. Шкив шпинделя

7. Клиноременная передача

8. Гайка крепления планок (4шт.)

9. Гайка крепления двигателя (4шт.)

10. Натяжной болт с контргайкой (2шт.)

11. Болт крепления моторамы (4шт.)

12. Ограждение клиноременной передачи

13. Болт крепления ограждения клиноременной

передачи (4шт.)

Рис. 9

8.2.2 Замена ремней клиноременной передачи

Замена производится в соответствии с рис. 9:

• Снимите ограждение клиноременной передачи поз.12, отвернув четыре болта

крепления ограждения поз.13.

• Ослабьте затяжку болтов поз.11 крепления моторамы поз.2, расконтрите и выверните

на несколько оборотов натяжные болты поз. 10, ослабьте затяжку гаек поз.8

крепления планок поз.3.

•

Перемещая двигатель в направлении А, ослабьте натяжение клиновых ремней поз.7.

• Снимите клиновые ремни.

• Установите новые ремни.

• Произведите натяжение ремней (см. раздел 8.2.3).

• Установите ограждение клиноременной передачи, затяните болты поз.13.
