103

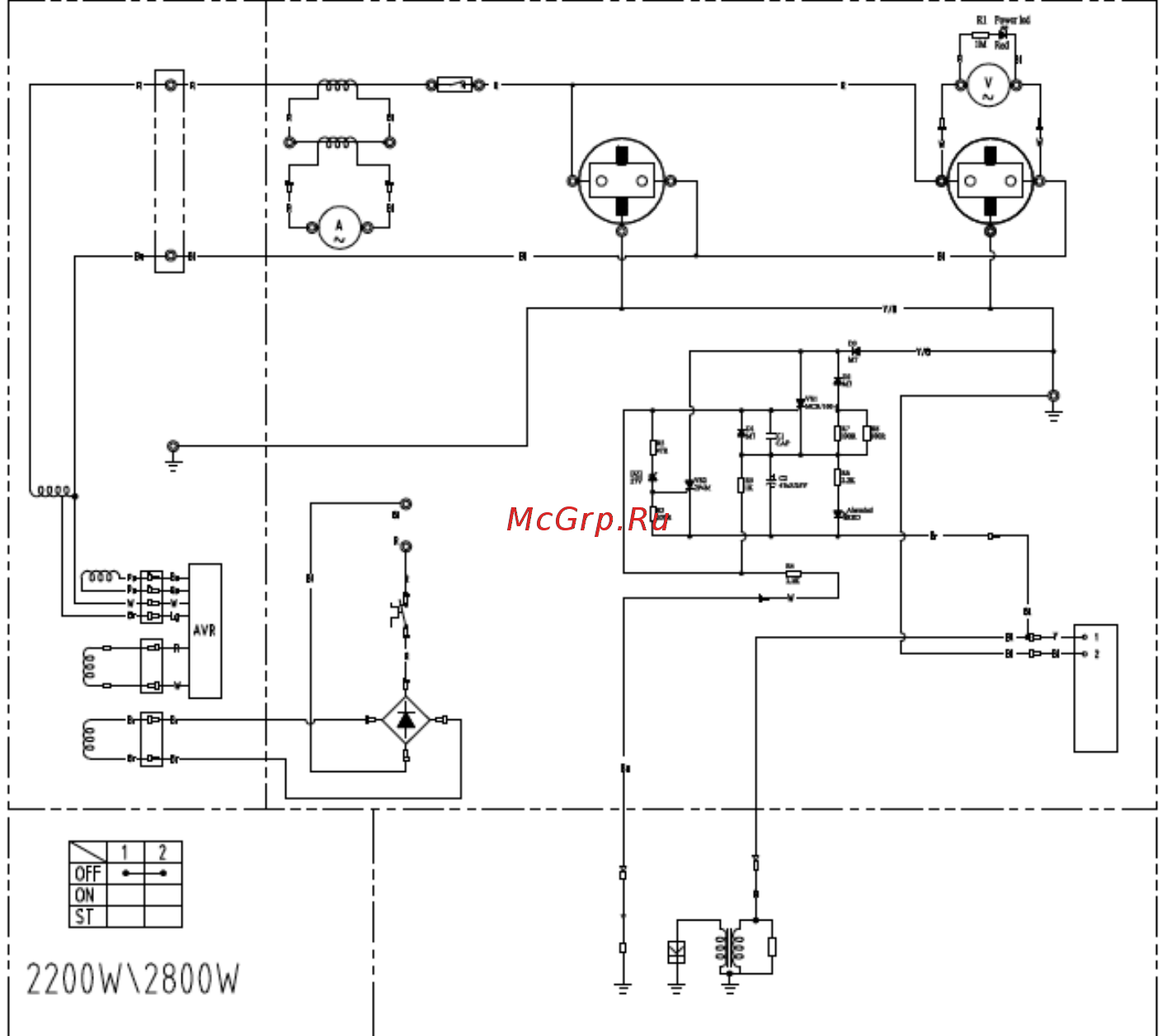

DIAGRAMA DE CONEXIONES
Nota: Las conexiones eléctricas son las mismas para EG2250A y EG2850A.
Electric Generator
9.6/12.5A
Overcurrent Protective Device
Class 1
Mutual Inductor
Class 2
Mutual Inductor
Engine
Engine Oil
Level Switch
Spark
Plug
Ignition
Coil
Main
Coil
Drive
Coil
Rotor Coil
Direct-
current
Winding
8A Overcurrent
Protective Device
Stud
Panel
Oil Level
Flameout
