107

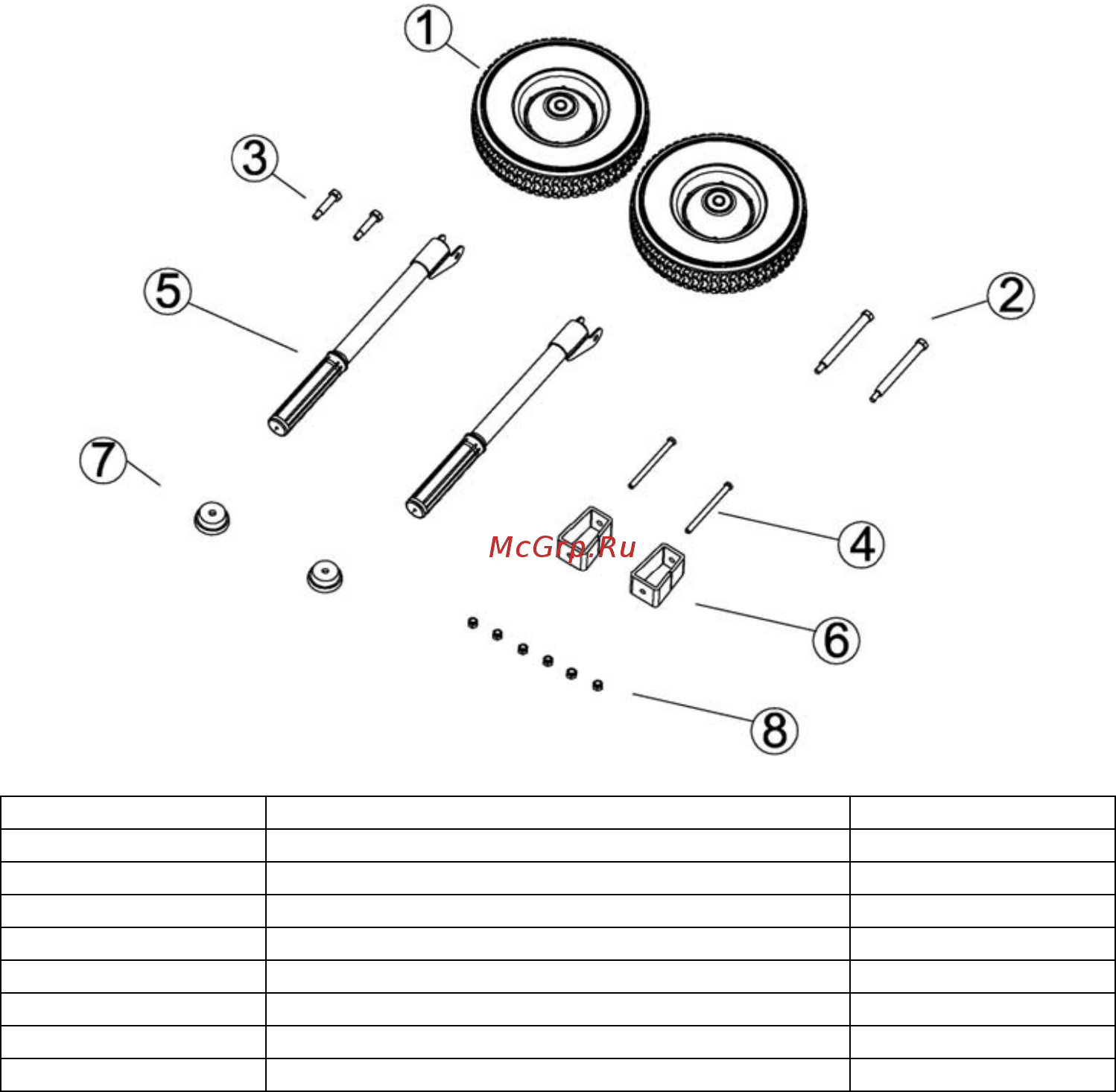

Piezas sueltas (kit de ruedas y tiradores) y soporte frontal (solo para los modelos
EG4550A, EG5550A y EG6050A)
Compruebe todas las piezas sueltas frente a la lista siguiente. Póngase en contacto con su distribuidor si falta alguna de
las piezas sueltas mostradas a continuación incluidas con el generador.
Instalación de las empuñaduras (Fig. 24)
1. Retire las dos tuercas de la barra de empuje
insertadas en el bastidor y alinee el orificio de la barra
de empuje con el orificio en el bastidor. A
continuación, inserte la barra de empuje en el bastidor
desde fuera y atornille el perno de brida M8 en el lado
interior y apriete el perno.
PAR DE APRIETE: 24 - 29 N•m, 2,4 - 3,0 kgf•m
Instalación del juego de ruedas (Fig. 25)
1. Alinee el orificio de la rueda con el orificio en el
bastidor, inserte el eje de la rueda en el bastidor
desde fuera y, a continuación, atornille el perno de
brida M8 en el lado interior y apriete el perno.
PAR DE APRIETE: 24 - 29 N•m, 2,4 - 3,0 kgf•m
Encaje del pie frontal (Fig. 26)
1. Inserte un perno M8×100 en los orificios de la mantilla
de goma, el pie frontal y la placa de montaje del
bastidor.
2. Atornille el perno de brida M8 en el perno M8×100
desde la placa de montaje y apriete el perno.
Parada del motor con el control remoto
1. Pulse el botón de parada.
2. Ponga el interruptor del motor en el generador en la
posición “O (APAGADO)”.
3. Ponga la palanca de la válvula de combustible en el
generador en la posición “O (APAGADO)”.
N.º Nombre Cantidad
1 Rueda de 10 pulgadas 2
2 Eje de la rueda 2
3 Vástago de la empuñadura de transporte 2
4 Perno M8 x 100 2
5 Empuñadura de transporte 2
6 Pie frontal 2
7 Base de goma 2
8 Tuerca de brida M8 6
