Нева lux-5514 серебро [10/30] Перед монтажом аппарата необходимо снять с него облицовку для чего

Аппарат водонагревательный проточный газовый бытовой nevalux 5514 впг 24 223 в11 ухл 4 ту 4858 016 00153413 2005 гост 19910 94 именуемый в дальнейшем аппарат предназначен для нагревания воды используемой в санитарных целях мытье посуды стирка купание в квартирах и индивидуальных жилых домах 4

Аппарат предназначен для работы на природном газе по гост 5542 87 или сжиженном газе по гост 2044890 предприятием изготовителем аппарат выпускается отрегулированным на определенный вид и давление газа указанные в табличке на аппарате и в разделе 9 свидетельство о приемке настоящего руководства 4

Аппарат работает на природном и сжиженном газах в11 отвод продуктов сгорания через дымоход ухл 4 климатическое исполнение 4

В11 ухл 4 где в аппарат водонагревательный п проточный г газовый 24 номинальная теплопроизводительность квт 4

В11 ухл 4 ту 4858 016 00153413 2005 гост 19910 94 именуемый в дальнейшем аппарат предназначен для нагревания воды используемой в санитарных целях мытье посуды стирка купание в квартирах и индивидуальных жилых домах 2 аппарат предназначен для работы на природном газе по гост 5542 87 или сжиженном газе по гост 20448 90 предприятием изготовителем аппарат выпускается отрегулированным на определенный вид и давление газа указанные в табличке на аппарате и в разделе 9 свидетельство о приемке настоящего руководства 2 обозначение аппарата впг 24 4

Вид розжига аппарата 4

Габаритные размеры аппарата мм 4

Давление подводимой воды для нормальной работы аппарата кпа 4

Диаметр сопел запальной горелки мм 4

Диаметр сопел основной горелки мм 4

Длительность непрерывной работы от одного элемента питания ч 4

Коэффициент полезного действия не менее 4

Масса аппарата кг не более 4

Минимальное давление воды для зажигания кпа не более 4

Минимальное допустимое давление газа на входе при работе аппарата па мм вод ст 4

Минимальный расход воды для зажигания л мин 4

Назначение аппарата 4

Номинальная тепловая мощность запальной горелки квт не более 4

Номинальная тепловая мощность квт 4

Номинальная теплопроизводительность квт 4

Номинальное давление газа па мм вод ст 4

Номинальный расход газа м3 час 4

Описание и работа аппарата 4

Расход воды при нагреве на т 25 с л мин 4

Расход воды при нагреве на т 40 с л мин 4

Таблица 1 технические характеристики аппарата 2 4

Температура продуктов сгорания с не менее 4

Технические характеристики 4

Технические характеристики аппарата приведены в таблице 1 4

Тип и напряжение элемента питания в 4

Требуемое разрежение в дымоходе па мм вод ст 4

Аппарат рис 1 настенного типа имеет прямоугольную форму образуемую съемной облицовкой 2 5

Комплект поставки 5

Устройство аппарата 5

Рисунок 2 вид аппарата без облицовки 6

Аппарат оснащен устройствами безопасности обеспечивающими 7

Кран 15 в незначительных пределах изменяет расход воды и при этом влияет на величину смещения мембраны 18 и соответственно на величину открытия клапана 24 поворот крана по часовой стрелке уменьшает расход воды и увеличивает смещение мембраны и расход газа что приводит к увеличению температуры воды поворот крана против часовой стрелки увеличивает расход воды и уменьшает смещение мембраны и расход газа что приводит к уменьшению температуры воды соответственно кран 15 влияет и на значение расхода воды при котором происходит включение водонагревателя зажигание запальной а затем основной горелки и его отключение выключение основной горелки при повороте крана по часовой стрелке до упора данное положение показано на рис 2 включение водонагревателя происходит при расходе 2 5 л мин выключение при расходе 2 л мин при повороте крана против часовой стрелки до упора включение водонагревателя происходит при расходе 3 л мин выключение при расходе 2 5 л мин 7

Краном 4 регулируется расход газа поступающего на основную горелку для получения требуемой температуры воды при ее установленном расходе поворот крана против часовой стрелки увеличивает расход газа и температуру воды поворот крана по часовой стрелке уменьшает расход газа и температуру воды 7

Назначение основных узлов и составных частей аппарата см рис 2 7

При начале протекания воды через узел водяной 17 см рис 3 с расходом не менее 2 5 3 л мин штоком мембраны 18 узла водяного открывается клапан газовый 24 и замыкаются контакты микровыключателя 21 затем клапаном 28 открывается подача газа из замембранной полости блока клапанов 26 на горелку запальную 3 и из блока управления 11 подаются импульсы тока высокого напряжения на свечу 9 от искровых разрядов между наконечником свечи и насадкой горелки запальной происходит зажигание горелки запальной после воспламенения горелки запальной что определяется датчиком наличия пламени 8 клапаном 27 закрывается подача газа в замембранную полость блока клапанов газ из замембранной полости выходит через горелку запальную и мембраной 29 блока клапанов за счет перепада давления открывается клапан 30 подачи газа на горелку основную 10 воспламеняется горелка основная и горелка запальная гаснет работа основной горелки контролируется датчиком наличия пламени 8 7

При прекращении протекания воды или при уменьшении её расхода до значения менее 2 2 5 л мин контакты микровыключателя 21 размыкаются клапаны 24 и 30 закрываются и основная горелка гаснет 7

Работа аппарата 7

Функциональная схема аппарата приведена на рис 3 7

Рисунок 3 функциональная схема аппарата 8

Аппарат должен быть подсоединен к дымоходу с хорошей тягой разрежение 1 96 29 4 па и при этом должен быть установлен как можно ближе к дымоходу один из доступных способов проверки тяги в дымоходе приведён на рисунке 4 9

Аппарат необходимо устанавливать на кухнях или других нежилых отапливаемых помещениях в соответствии с проектом газификации и снип 42 01 2002 9

Допускается установка аппарата на трудносгораемых стенах при условии изоляции стены оцинкованным листом толщиной 0 8 1 мм по листу базальтового теплоизоляционного картона бтк толщиной 3 5 мм изоляция стены должна выступать за габариты корпуса аппарата не менее чем на 100 мм с каждой стороны см рис 5 9

Запрещается устанавливать аппарат над источником тепла или открытого пламени 9

Запрещается установка аппарата на деревянных стенах оштукатуренных стенах имеющих деревянную основу на стенах покрытых легко возгораемыми материалами 9

Место и высота установки аппарата должны обеспечивать выполнение требований п 3 настоящего руководства при этом рекомендуется устанавливать аппарат на такой высоте чтобы смотровое окно находилось на уровне глаз потребителя или как можно ближе к этому уровню 9

Место и схема установки 9

Объем помещения где устанавливается водонагреватель должен быть не менее 8 м3 9

Помещение где устанавливается водонагреватель должно иметь хорошую вентиляцию и постоянный приток свежего воздуха форточку или открывающуюся фрамугу так как при работе аппарата происходит сжигание кислорода решетки или щель в нижней части двери или стены не должны наглухо закрываться 9

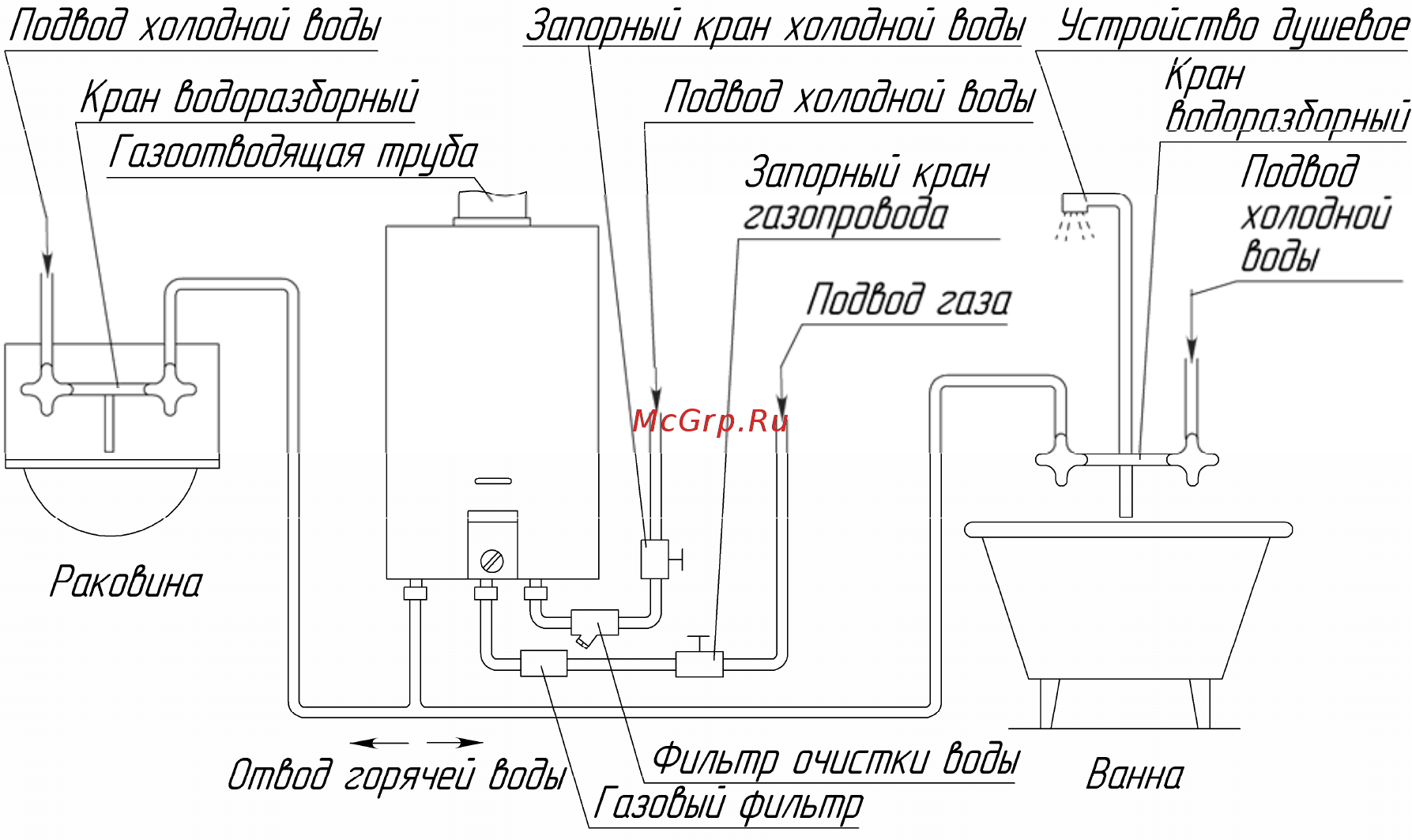

Схема установки аппарата приведена на рисунке 6 рекомендуется сначала подключить аппарат к водопроводной сети заполнить водяную систему аппарата водой и затем подключить его к газовой сети 9

Устанавливать аппарат необходимо на несгораемых стенах кирпичных бетонных с облицовкой керамической плиткой или без неё 9

Установка аппарата 9

Аппарат навешивается монтажными отверстиями на задней стенке на 2 крючка установленные в стене крючки и дюбели входят в комплект поставки расположение и размеры монтажных отверстий показаны на рисунке 1 10

Габаритные и присоединительные размеры для подсоединения трубопроводов воды газа отвода продуктов сгорания приведены на рисунке 1 10

Для облегчения последующего технического обслуживания необходимо установить перед аппаратом запорный кран на трубопроводе подвода холодной воды запорный кран должен быть легко доступен 10

Для увеличения срока службы аппарата и улучшения его эксплуатационных характеристик рекомендуется устанавливать перед аппаратом фильтр очистки воды см рис 6 10

Монтаж аппарата 10

Перед монтажом аппарата необходимо снять с него облицовку для чего 10

Перед подключением водонагревателя к водопроводной сети необходимо открыть подачу холодной воды на некоторое время для прочистки трубы подвода воды к аппарату и предотвращения нежелательного попадания в аппарат грязи и отложений при первом его включении 10

Подключение аппарата к водопроводной сети 10

Подключение аппарата к водопроводной сети необходимо выполнять металлическими трубами или гибкими шлангами с внутренним диаметром не менее 13 мм длина гибкого шланга для подвода и отвода воды должна быть не более 2 5 м правила установки гибких шлангов приведены в п 3 10

Подключение трубопроводов холодной и горячей воды не должно сопровождаться взаимным натягом труб и частей аппарата во избежание смещения или поломки отдельных деталей и частей аппарата и нарушения герметичности водяной системы 10

Подключение холодной воды производить к штуцеру подвода холодной воды 5 а горячей воды к штуцеру отвода горячей воды 7 см рис 1 предварительно сняв со штуцеров защитные заглушки 10

После подсоединения трубопроводов к аппарату необходимо обязательно проверить герметичность мест соединений проверка герметичности производится в следующем порядке 10

Баллон со сжиженным газом обязательно должен быть оборудован редуктором с давлением стабилизации паровой фазы 300 мм вод ст и производительностью паровой фазы не менее 1 2 м3 час 11

Во избежание несчастных случаев запрещается 11

Гибкие шланги применяемые для подключения аппарата должны быть сертифицированы для соответствующего использования 11

Длина гибкого шланга для подключения аппарата должна быть не более 2 5 м внутренний диаметр не менее 12 мм гибкий шланг для подвода газа должен быть стойким к подводимому газу при заданных давлении и температуре правила установки гибких шлангов приведены в п 3 11

Для обеспечения устойчивой работы аппарата необходимо производить подводку газовой линии металлическими трубами или гибким шлангом с внутренним диаметром не менее 14 мм гибкий шланг для подвода газа в соответствии с требованиями снип 42 01 2002 должен быть стойким к подводимому газу при заданных давлении и температуре длина гибкого шланга должна быть не более 2 5 м правила установки гибких шлангов приведены в п 3 трубы или гибкий шланг подключать к штуцеру 6 см рис 2 предварительно сняв с него защитную заглушку 11

Перед входом в аппарат должен быть установлен запорный газовый кран запорный кран должен быть легко доступен 11

Перед подключением аппарата к баллону со сжиженным газом убедитесь в том что ваш аппарат настроен на работу с данным видом газа в противном случае необходимо произвести переналадку аппарата см п 3 0 11

Подключение аппарата к баллону со сжиженным газом 11

Подключение аппарата к газовой сети 11

После окончания монтажа необходимо проверить места соединений и всю длину соединительного шланга на предмет утечки газа см п 3 также перед входом в аппарат рекомендуется устанавливать газовый фильтр 11

После подключения аппарата к газовой линии места соединений аппарата с коммуникациями должны быть проверены на герметичность проверка герметичности в местах соединения подвода газа производится при неработающем аппарате и открытом положении запорного крана перед аппаратом утечка газа не допускается 11

Правила установки гибких шлангов 11

При монтаже газовой линии к аппарату на входе в аппарат обязательно должен быть установлен запорный кран запорный кран должен быть легко доступен 11

При монтаже газопроводов количество разборных соединений необходимо сводить к минимуму 11

При подключении аппарата при помощи гибких шлангов необходимо соблюдать следующие правила монтажа 11

Присоединение газовой трубы не должно сопровождаться взаимным натягом труб и частей аппарата во избежание смещения или поломки отдельных деталей и частей аппарата и нарушения герметичности газовой линии 11

Рекомендуется хранить газовые баллоны в специальном металлическом шкафу чтобы ограничить доступ к ним детей и посторонних лиц 11

В целях удаления всех продуктов сгорания газа и для обеспечения безопасной работы аппарата должны быть выполнены следующие требования к дымоходу и газоотводящей трубе соединяющей аппарат и дымоход 12

Монтаж шланга необходимо начинать с неподвижных элементов шланга имеющих трубную цилиндрическую резьбу если ответная деталь неподвижна 12

Подключение аппарата к дымоходу 12

Резьбовое соединение накидных гаек торцевое соединение как подвижных так и неподвижных с ответным штуцером выполнять с применением прокладок материал прокладок маслобензостойкая резина или фторопласт 4 12

Уплотнение резьбового соединения штуцера с ответной деталью радиальное соединение необходимо производить с применением ленточного фторопластового уплотнительного материала фум или герметика обеспечивающего герметичность резьбового соединения 12

Вариант подключения аппарата к дымоходу показан на рисунке 9 13

Установка элемента питания 13

Вид и давление газа на которые перенастроен аппарат необходимо указать в разделе 10 настоящего руководства с указанием организации выполнившей перенастройку и даты и на табличке аппарата 14

Включение аппарата 14

Включение аппарата в крайнем правом положении ручки максимальный расход воды происходит при расходе воды 3 л мин отключение при 2 5 л мин такое положение ручки рекомендуется для получения большого расхода теплой воды на выходе аппарата при нормальном входном давлении воды при обеспечиваемых водопроводной сетью расходах воды 6 л мин и более 14

Для включения аппарата в общем случае необходимо 14

Для переналадки аппарата на другой вид или давление газа необходимо заменить сопла основной и сопло запальной горелок на сопла с диаметрами отверстий в соответствии с таблицей 1 для вида и давления газа на котором будет работать аппарат 14

Настройка расхода воды необходимого для зажигания осуществляется ручкой крана 15 рис 2 включение аппарата в крайнем левом положении ручки минимальный расход воды происходит при расходе воды 2 5 л мин отключение при 2 л мин такое положение ручки рекомендуется при пониженном входном давлении воды при небольших обеспечиваемых водопроводной сетью расходах воды 14

Перед переналадкой необходимо выключить аппарата и перекрыть запорный газовый кран 14

Переналадка аппарата на другой вид и давление газа 14

Переналадка аппарата на другой вид и давление газа должна осуществляться специализированной сервисной организацией для переналадки необходимо использовать только фирменный комплект деталей 14

Пользование аппаратом 14

После переналадки необходимо проверить герметичность соединений 14

После установки аппарата и проверки на герметичность должны быть проверены включение и выключение аппарата раздел 4 работа запальной и основной горелок п 5 и 5 температура и расход горячей воды отключение аппарата при прекращении тяги п 5 14

При необходимости при недостаточном нагреве воды следует проверить давление газа на входе в аппарат для измерения давления газа необходимо подключить манометр к штуцеру 22 рис предварительно перекрыв запорный газовый кран на входе в аппарат измерение давления газа необходимо производить при работающем аппарате и максимальном расходе газа давление газа должно соответствовать значению указанному в разделе свидетельство о приемке 14

Проверка аппарата 14

Выключение аппарата 15

Для выключения аппарата достаточно прекратить протекание воды через него закрыв кран горячей воды после закрытия крана необходимо убедиться что основная горелка полностью погасла 15

Замена элемента питания 15

Замену элемента питания необходимо производить на неработающем аппарате 15

По окончании пользования аппаратом ночное время длительное отсутствие дома и т п его необходимо выключить соблюдая следующую последовательность 15

При разряде элемента питания признаком чего служит отсутствие или значительное ослабление искровых разрядов между свечой и запальной горелкой после начала протекания воды через аппарат с расходом более 2 5 л мин необходимо установить новый элемент в батарейный отсек 13 рис 2 при установке элемента питания необходимо соблюдать полярность в соответствии с рисунком на внутренней стороне крышки отсека 15

Примечание при жесткой воде перед выключением аппарата рекомендуется максимально уменьшить температуру воды на выходе аппарата для уменьшения образования накипи 15

Регулирование температуры воды 15

Регулирование температуры воды на выходе из аппарата производится одним из следующих способов 15

Рекомендуется устанавливать элемент питания типа lr20 алкалиновый обладающий большей ёмкостью и обеспечивающий более длительную работу аппарата установка некачественных элементов питания или элементов питания малой энергоемкости приведёт к быстрому их разряду и потере работоспособности аппарата 15

Аппарат следует содержать в чистоте для чего необходимо регулярно удалять пыль с верхней поверхности аппарата а также протирать облицовку сначала влажной а затем сухой тряпкой в случае значительного загрязнения сначала протирать облицовку мокрой тряпкой смоченной нейтральным моющим средством а затем сухой тряпкой 16

Действия при возникновении аварийной ситуации 16

Если после выключения аппарата возможно замерзание воды в нём то необходимо слить воду из аппарата следующим образом 16

Запрещается применять моющие средства усиленного действия и содержащие абразивные частицы бензин или другие органические растворители для очистки поверхности облицовки и пластмассовых деталей 16

Засорение внутренних каналов секций горелки приводит к неполному сгоранию газа что приводит к следующим явлениям 16

Осмотр 16

Перед каждым включением аппарата необходимо 16

После розжига основной горелки необходимо визуально проверить её работу пламя должно быть голубым ровным и не иметь желтых коптящих краев указывающих на засорение внутренних каналов секций горелок 16

Предохранение от замерзания 16

При возникновении аварийной ситуации во время работы аппарата необходимо 16

При розжиге запальной горелки необходимо проверить её исправность по картине горения пламя запальной горелки должно быть не коптящим и доставать до электрода датчика пламени и горелки основной 16

Техническое обслуживание 16

Уход 16

Замена уплотнений 17

При техническом обслуживании при необходимости зачистить контакты термореле датчика тяги батарейного отсека микровыключателя и электромагнитных клапанов все контакты не должны иметь окислений и должны быть надежно соединены 17

Проверка герметичности газовой и водяной систем аппарата 17

Проверка работоспособности термореле датчика тяги 17

Чистка основной и запальной горелок 17

Чистка теплообменника 17

Внеочередную чистку аппарата необходимо обязательно произвести и в том случае если в помещении где установлен аппарат были проведены строительные или ремонтные работы и в аппарат попало много строительной пыли и мусора внимание при накоплении пыли на внутренних узлах и деталях аппарата возможно ее воспламенение 18

Возможные неисправности аппарата и методы их устранения 18

Возможные неисправности аппарата и методы их устранения приведены в таблице 4 18

Возможные неисправности аппаратаи методы их устранения 18

Неисправность вероятная причина методы устранения 18

Таблица 4 возможные неисправности аппарата и методы их устранения 18

Аппарат должен храниться и транспортироваться в упаковке только в положении указанном на манипуляционных знаках 7 аппарат должен храниться в закрытом помещении гарантирующем защиту от атмосферных и других вредных воздействий при температуре воздуха от 50 c до 40 c и относительной влажности не более 98 7 при хранении аппарата более 12 месяцев он должен быть подвергнут консервации по гост 9 14 78 7 отверстия входных и выходных патрубков должны быть закрыты заглушками или пробками 7 через каждые 6 месяцев хранения аппарат должен подвергаться техническому осмотру при котором проверяется отсутствие попадания влаги и засорения пылью узлов и деталей аппарата 7 аппараты следует укладывать не более чем в восемь ярусов при складировании в штабеля и транспортировании 19

Неисправность вероятная причина методы устранения 19

Правила хранения и транспортирования 19

Работы выполняются специализированной сервисной организацией 19

Гарантийные обязательства 20

Отметка об установке аппарата и проведении технического обслуживания 21

Свидетельство о приемке 21

Каталог составных частей аппарата 22

Город организация адрес телефон 24

Сервисные центры по обслуживанию водонагревателей nevalux 24

Город организация адрес телефон 25

Город организация адрес телефон 26

Город организация адрес телефон 27
