Нева lux-5514 серебро [5/30] Устройство аппарата
![Нева lux-5514 серебро [5/30] Устройство аппарата](/views2/1222168/page5/bg5.png)
2.3. Комплект поставки
Комплект поставки приведен в таблице 2.
Таблица 2. Комплект поставки
Обозначение Наименование Количество, штук
3264-00.00 Аппарат «NEVALUX-5514»
1
3264-00.00РЭ Руководство по эксплуатации
1
3224-00.04 (-01, -03) Ручка
1
3264-82.00 Упаковка
1
3208-06.600 Элементы крепления аппарата (комплект)
1
Запасные части
3103-00.014 Прокладка D19×d10×2
2
Примечание. Элемент питания в комплект поставки не входит.
2.4. Устройство аппарата
2.4.1. Аппарат (рис. 1) настенного типа имеет прямоугольную форму, образуемую съемной
облицовкой 2.
На лицевой стороне облицовки расположены: ручка 4 управления краном расхода газа, смотровое
окно 3 для наблюдения за пламенем запальной и основной горелок. Все основные элементы аппарата
смонтированы на задней стенке 17 (см. рис. 2).

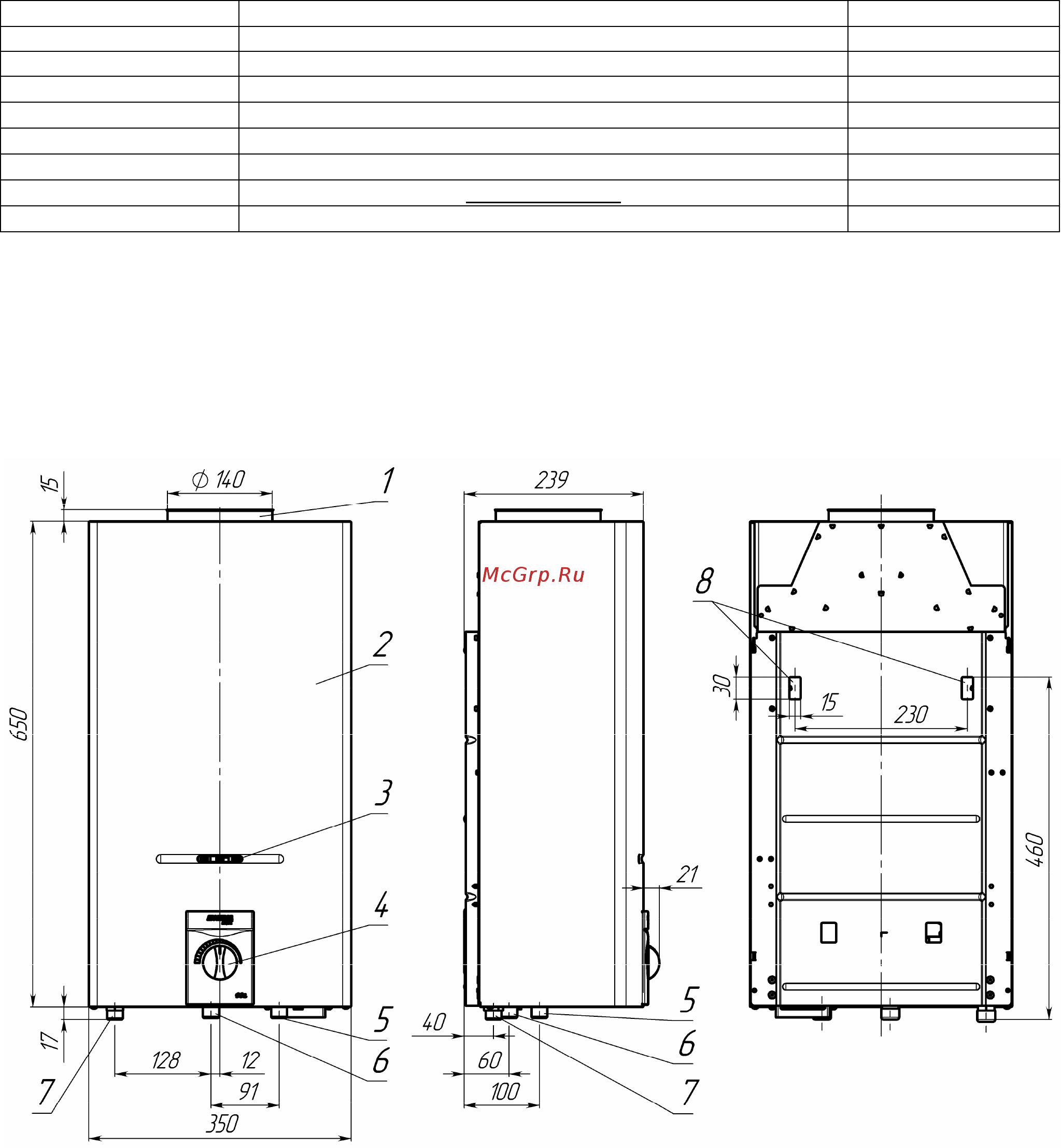

1 – патрубок газоотводящего устройства; 2 – облицовка; 3 – окно смотровое; 4 – ручка крана расхода газа;
5 – штуцер подвода холодной воды, резьба G 1/2; 6 – штуцер подвода газа, резьба G 1/2; 7 – штуцер отвода горячей
воды, резьба G 1/2; 8 – монтажные отверстия.
Рисунок 1. Внешний вид, габаритные и присоединительные размеры аппарата
5
