52
2
1
1 Двусторонняя лента
2 Зажимы
Используйте отдельно продающиеся зажимы, чтобы закре-
пить провод внутри автомобиля там, где это необходимо.
3 Расположите ее на достаточном расстоянии от
рулевого колеса.
Регулировка угла микрофона

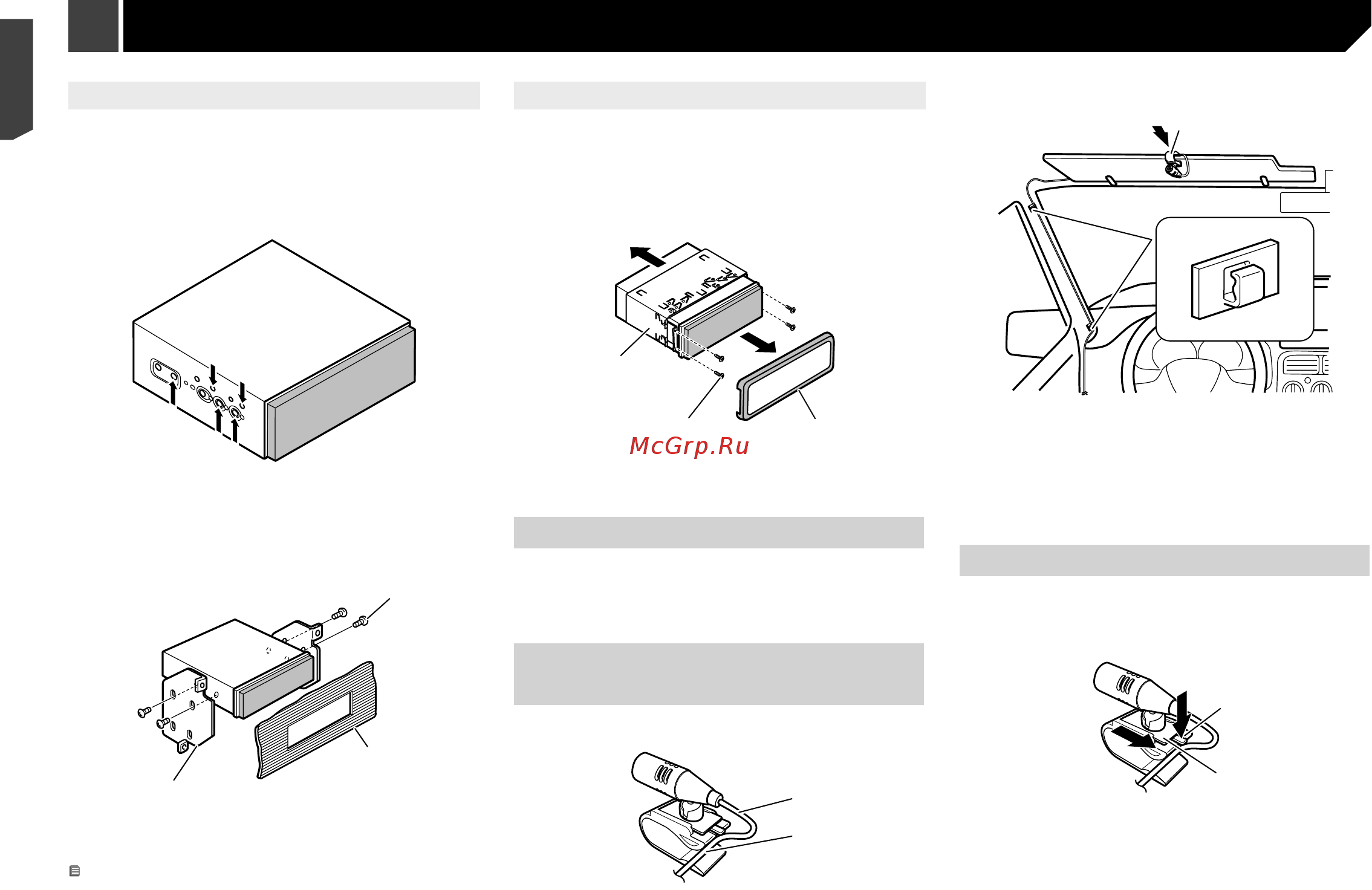

Задний монтаж DIN
1 Определите нужное положение, где отверстия
кронштейна совпадают с отверстиями на боковой
стороне устройства.
При неглубокой установке используйте следующие отверстия
под болты.
1
1
1 Используйте только болты-фиксаторы (4 мм х 3 мм).
2 Затяните два винта на каждой стороне.
Используйте любые болты-фиксаторы (4 мм х 3 мм), болты фик-
саторы (5 мм х 6 мм) или болты с плоской головкой (5 мм х 6 мм)
в зависимости от формы отверстий под винты в кронштейне.
1
2
3
1 Болт
2 Приборная панель или консоль
3 Заводской монтажный кронштейн для радио
В некоторых типах автомобилей невозможно установить
устройство в приборную панель. В этом случае воспользуй-
тесь рамой из комплекта, чтобы заполнить зазор.
Снятие устройства
Чтобы снять накладную рамку, потяните наружу ее верхнюю и
нижнюю части. Затем ослабьте винты (2 мм х 3 мм) и снимите
монтажную обойму.
При установке накладной рамки на место вставьте ее в
устройство, нажав на нее. (Если накладная рамка присоеди-
нилась вверх ногами, она не встанет в нужное положение.)
1
3
2
1 Монтажная обойма
2 Болт (2 мм х 3 мм)
3 Накладная рамка
Установка микрофона
Установите микрофон в таком месте и на таком расстоянии, с
которого легко будет восприниматься голос водителя.
Убедитесь в том, что изделие выключено (ACC OFF) перед
подключением микрофона.
Установка на солнцезащитный
козырек
1 Проложите провод микрофона в паз.
1
2
1 Провод микрофона
2 Паз
2 Закрепите зажим на солнцезащитный козырек.
1
2
1 Зажим микрофона
2 Зажимы
Используйте отдельно продающиеся зажимы, чтобы закре-
пить провод внутри автомобиля там, где это необходимо.
Устанавливайте микрофон на козырек, когда он находится в
поднятом положении. Если солнцезащитный козырек находится в
опущенном положении, голос водителя может не распознаваться.
Установка на рулевую колонку
1 Отсоедините подставку микрофона от зажима
микрофона, передвигая подставку микрофона
при нажатом лепестке.
1
2
1 Лепесток
2 Подставка микрофона
2 Закрепите микрофон на рулевой колонке.
52 < CRB4719-A >< CRB4719-A >
Установка Установка
