![Electrolux EHS 800 P [23/24] Рис 1](/img/pdf.png)

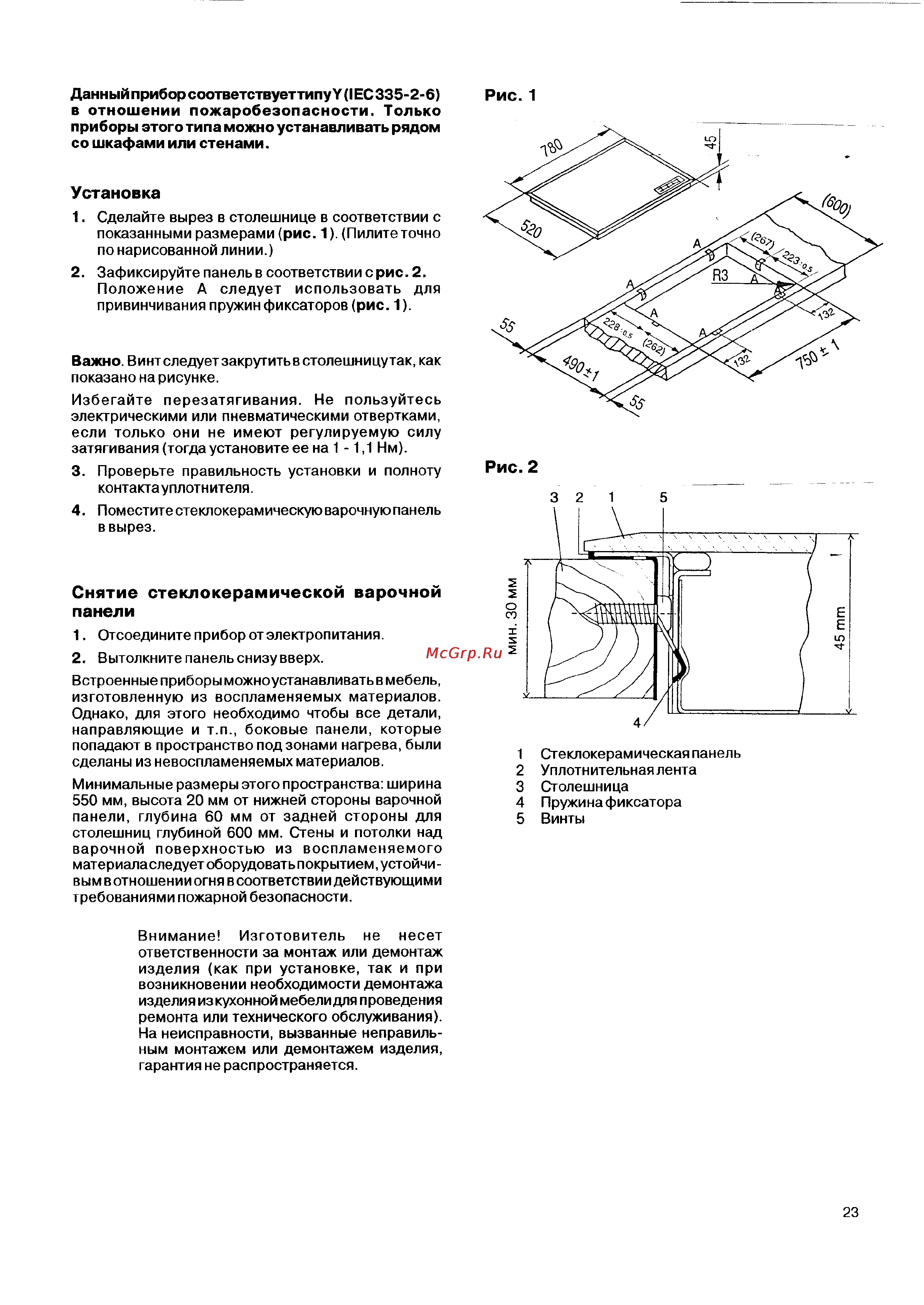

Electrolux EHS 800 P [23/24] Рис 1
![Electrolux EHS 800 P [23/24] Рис 1](/views2/1022306/page23/bg17.png)
Содержание
- Sj electrolux 1
- Инструкция по эксплуатации 1
- Дорогой покупатель 2
- Содержание 3
- Безопасность при эксплуатации 4
- Что важно знать о безопасности 4
- Электробезопасность 4
- Безопасность при очистке 5
- Утилизация 5
- Встраиваемая стеклокерамическая варочная панель 6
- Описание варочной панели 6
- Сенсорные органы управления 6
- Зоны нагрева 7
- Первоначальная очистка 7
- Первоначальный нагрев 7
- Перед первым использованием 7
- Сенсорные органы управления 7
- Стеклокерамическая варочная поверхность 7
- Включение зон нагрева 8
- Включение прибора 8
- Индикатор остаточного тепла 8
- Эксплуатация 8
- Выбор уровня мощности 9
- Выключение зон нагрева 9
- Н1й1ж11111и 9
- Выключение варочной панели 10
- Защита от перегрева 10
- Защита от случайного включения и пере варивания 10
- Выбор двухконтурной зоны нагрева 11
- Выключение двухконтурной зоны нагрева 11
- Двухконтурная зона нагрева 11
- Рис 4 11
- Рис 5 11
- Блокировка прибора 12
- Блокировка прибора или зон нагрева для обеспечения безопасности 12
- Задание функции усиления нагрева 13
- Функция усиления нагрева 13
- Выключение функции усиления нагрева 14
- Изменение уровня мощности во время действия функции усиления нагрева 14
- Индикация выбранного уровня мощности 14
- Использование преимуществ остаточного тепла с помощью функции усиления 14
- Нагрева 14
- Включение таймера 15
- Изменение установки времени тепловой обработки 15
- Обработки 15
- Проверка текущего времени тепловой 15
- Функции таймера 15
- Выключение таймера 16
- Выключение песочных часов 17
- Использование таймера в функции песочных часов 17
- Установка песочных часов 17
- Какую посуду следует использовать для варки 18
- Кастрюли и сковороды 18
- Расход электроэнергии 18
- Очистка и уход 19
- Очистка после каждого использования 19
- Удаление пятен 19
- Первая помощь при неисправностях 20
- Что делать если 20
- Что я должен делать если 20
- Ehs 800 р 21
- Технические характеристики 21
- Инструкции по установке 22
- Распаковка и проверка 22
- Установка в кухонную столешницу 22
- Установочные размеры 22
- Панели 23
- Рис 1 23
- Снятие стеклокерамической варочной 23
- Установка 23
- 2 0__________ 24
- S3 electrolux 24
- Электрическое подключение рис 3 24
Похожие устройства
- Husqvarna FS524 9651502-05 Инструкция по эксплуатации
- Gorenje WS50109RSV Инструкция по эксплуатации
- Electrolux EHS 602 P Инструкция по эксплуатации
- AEG BP5303001B Инструкция по эксплуатации
- Panasonic KX-TS2350RUW Инструкция по эксплуатации
- Stiebel Eltron PSH 150 COMFORT UNIVERSAL 229274 Инструкция по эксплуатации
- Jabra BT 2045 Инструкция по эксплуатации
- Gorenje WS50085RS Инструкция по эксплуатации
- Gorenje NRK6200KW Инструкция по эксплуатации
- Electrolux EHS 580 W Инструкция по эксплуатации
- Voxtel BREEZE LCD Black-Silver Инструкция по эксплуатации
- Baxi SR 501 SL Инструкция по эксплуатации
- Jabra BT2080 Инструкция по эксплуатации
- AEG BP5013021M Инструкция по эксплуатации
- Gorenje WS51081RS Инструкция по эксплуатации
- Voxtel BREEZE 800 Инструкция по эксплуатации
- Electrolux EHS 580 S Инструкция по эксплуатации
- AEG BP5013001M Инструкция по эксплуатации
- Jabra Wave Инструкция по эксплуатации
- Timberk SWH BRE 40 VH Инструкция по эксплуатации
Данный прибор соответствуеттипу Y IEC335 2 6 в отношении пожаробезопасности Только приборы этого типа можно устанавливать рядом со шкафами или стенами Рис 1 Установка 1 Сделайте вырез в столешнице в соответствии с показанными размерами рис 1 Пилитеточно по нарисованной линии 2 Зафиксируйте панель в соответствии с рис 2 Положение А следует использовать для привинчивания пружин фиксаторов рис 1 Важно Винт следует закрутить в столешницутак как показано на рисунке Избегайте перезатягивания Не пользуйтесь электрическими или пневматическими отвертками если только они не имеют регулируемую силу затягивания тогда установите ее на 1 1 1 Нм 3 Проверьте правильность контакта уплотнителя установки и полноту 4 Поместите стеклокерамическую варочную панель в вырез стеклокерамической варочной 45 mm Снятие панели 1 Отсоедините прибор отэлектропитания 2 Вытолкните панель снизувверх Встроенные приборы можноустанавливать в мебель изготовленную из воспламеняемых материалов Однако для этого необходимо чтобы все детали направляющие и т п боковые панели которые попадают в пространство подзонами нагрева были сделаны из невоспламеняемых материалов Минимальные размеры этого пространства ширина 550 мм высота 20 мм от нижней стороны варочной панели глубина 60 мм от задней стороны для столешниц глубиной 600 мм Стены и потолки над варочной поверхностью из воспламеняемого материала следует оборудовать покрытием устойчи вым в отношении огня в соответствии действующими требованиями пожарной безопасности 1 Стеклокерамическая панель 2 Уплотнительнаялента 3 Столешница 4 Пружина фиксатора 5 Винты Внимание Изготовитель не несет ответственности за монтаж или демонтаж изделия как при установке так и при возникновении необходимости демонтажа изделия из кухонной мебели для проведения ремонта или технического обслуживания На неисправности вызванные неправиль ным монтажем или демонтажем изделия гарантия не распространяется 23
