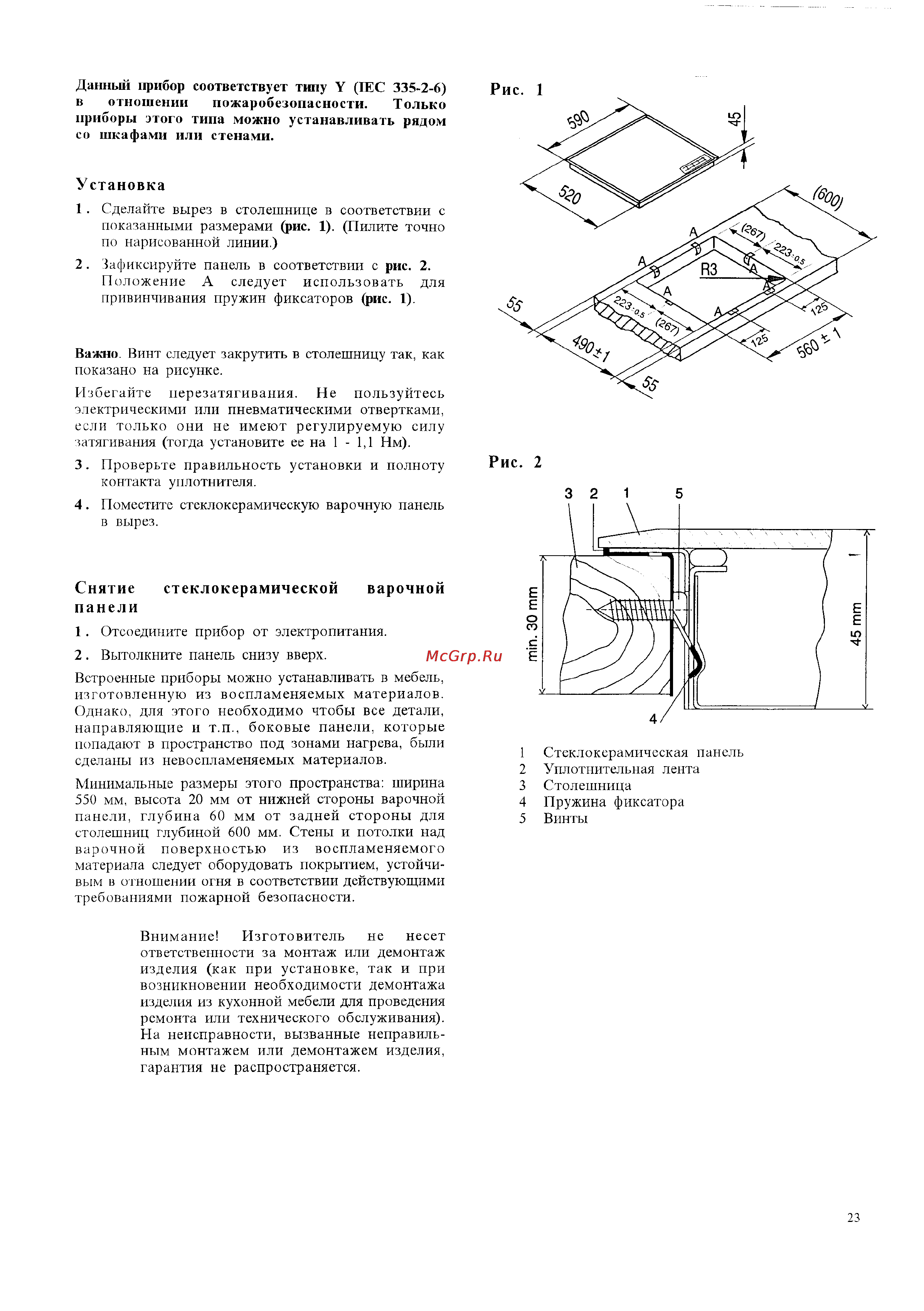

Данный прибор соответствует типу Y IEC 335 2 6 в отношении пожаробезопасности Только приборы этого типа можно устанавливать рядом со шкафами или стенами Рис 1 Установка 1 Сделайте вырез в столешнице в соответствии с показанными размерами рис 1 Пилите точно по нарисованной линии 2 Зафиксируйте панель в соответствии с рис 2 Положение А следует использовать для привинчивания пружин фиксаторов рис 1 Важно Винт следует закрутить в столешницу так как показано на рисунке Избегайте перезатягивания Не пользуйтесь электрическими или пневматическими отвертками если только они не имеют регулируемую силу затягивания тогда установите ее на 1 1 1 Нм 3 Проверьте правильность установки и полноту контакта уплотнителя 4 Поместите стеклокерамическую варочную панель в вырез стеклокерамической варочной 45 mm Снятие панели 1 Отсоедините прибор от электропитания 2 Вытолкните панель снизу вверх Встроенные приборы можно устанавливать в мебель изготовленную из воспламеняемых материалов Однако для этого необходимо чтобы все детали направляющие и т п боковые панели которые попадают в пространство под зонами нагрева были сделаны из невоспламеняемых материалов Минимальные размеры этого пространства ширина 550 мм высота 20 мм от нижней стороны варочной панели глубина 60 мм от задней стороны для столешниц глубиной 600 мм Стены и потолки над варочной поверхностью из воспламеняемого материала следует оборудовать покрытием устойчи вым в о тношении огня в соответствии действующими требованиями пожарной безопасности 1 Стеклокерамическая панель 2 Уплотнительная лента 3 Столешница 4 Пружина фиксатора 5 Винты Внимание Изготовитель не несет ответственности за монтаж или демонтаж изделия как при установке так и при возникновении необходимости демонтажа изделия из кухонной мебели для проведения ремонта или технического обслуживания На неисправности вызванные неправиль ным монтажем или демонтажем изделия гарантия не распространяется 23
