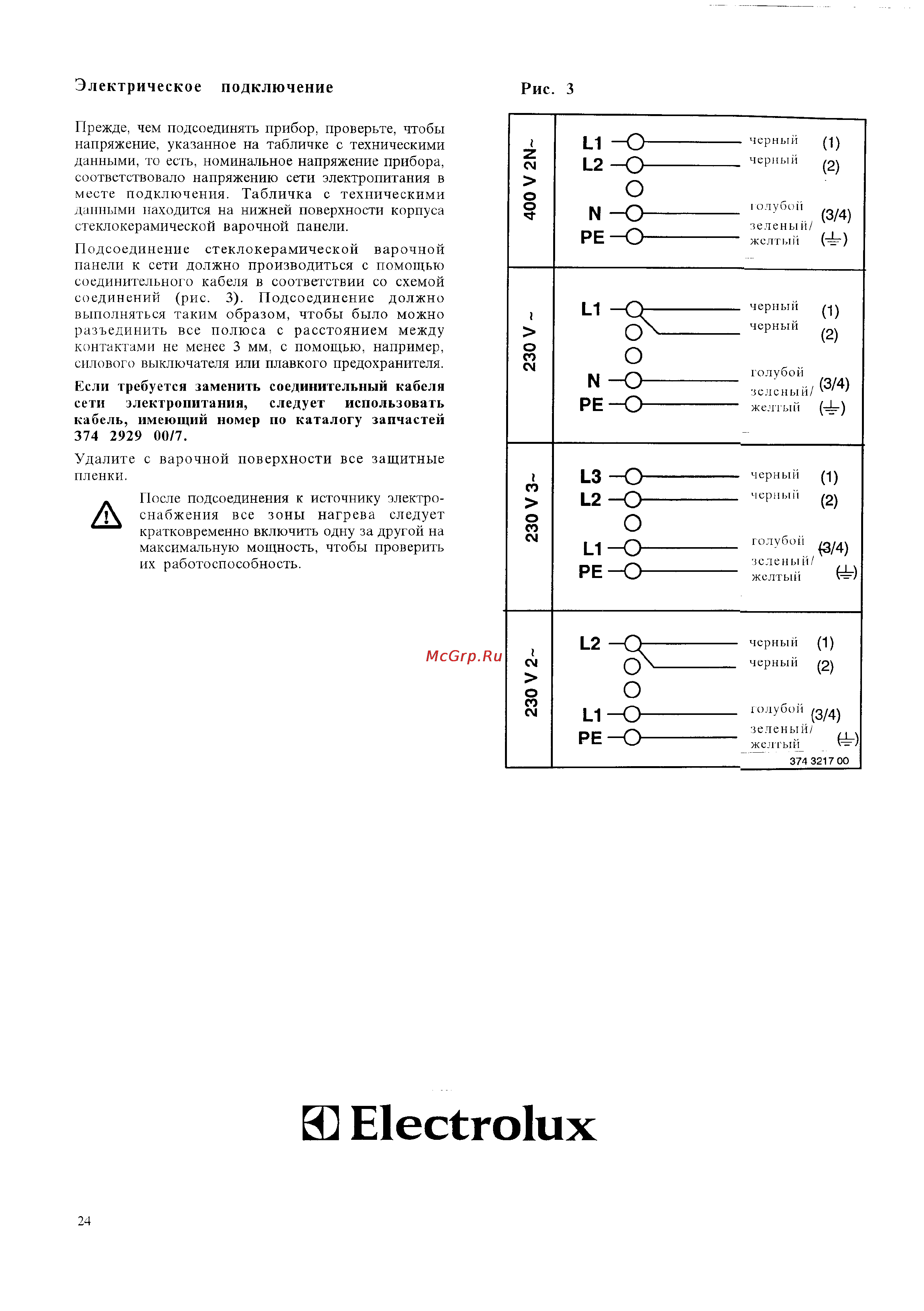

Электрическое подключение Ь1 О черный 2 р_________________ черный М О 230 V _1 ОЛуб И 1 3 4 зеленый желтый Лг РЕ О О черный 0 _____________ черный 0 голубой М О 3 4 230 V 3 РЕ 230 V 2 Прежде чем подсоединять прибор проверьте чтобы напряжение указанное на табличке с техническими данными то есть номинальное напряжение прибора соответствовало напряжению сети электропитания в месте подключения Табличка с техническими данными находится на нижней поверхности корпуса стеклокерамической варочной панели Подсоединение стеклокерамической варочной панели к сети должно производиться с помощью соединительного кабеля в соответствии со схемой соединений рис 3 Подсоединение должно выполняться таким образом чтобы было можно разъединить все полюса с расстоянием между контактами не менее 3 мм с помощью например силового выключателя или плавкого предохранителя Если требуется заменить соединительный кабеля сети электропитания следует использовать кабель имеющий номер по каталогу запчастей 374 2929 00 7 Удалите с варочной поверхности все защитные пленки После подсоединения к источнику электро снабжения все зоны нагрева следует кратковременно включить одну за другой на максимальную мощность чтобы проверить их работоспособность 400 V 2N Рис 3 О желтый Лг _3 О черный 1 2 О_______________ черный И О голубоЙ рр АЛ_______________ зеленый 3 4 L2 О черный 1 2 ф _____________ черный О О голубой рс ____________ зеленый с о 3 4 желтый374 3217 00 Ш Electrolux 24
