RU 6. ИНСТРУКЦИИ ПО УСТАНОВКЕ
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
Подключение к электросети должно
производится в соответствии с действующими
нормами и правилами.
Перед тем как приступить к подключению к
электросети следует убедиться, что:
• Токопропускная способность и напряжение в
сети и розетках соответствуют аналогичным
характеристикам духовки, приведенным на
табличке с характеристиками, расположенной на
задней стенке, или в прилагаемой инструкции.
• Розетка или электрооборудование надежно
заземлены согласно действующим нормам
и положениям. В случае несоблюдения этих
правил производитель снимает с себя всякую
ответственность.
• Используемая розетка или всеполюсный
выключатель находятся в сфере досягаемости
установленного прибора.
Если подсоединение к сети осуществляется
через розетку:
• Подсоедините к шнуру питания стандартную вилку
(если таковой не предусмотрено в комплекте),
соответствующую нагрузке, указанной на
табличке с характеристиками. Подсоедините
провода, соблюдая нижеуказанные соответствия
и предусмотрев большую длину заземляющего
провода по сравнению с проводом фазы:
Буква
L
(фаза) = коричневый провод
Буква
N
(ноль) = синий провод
Обозначение
(земля) = желто-зеленый провод
• Шнур питания должен располагать таким
образом, чтобы ни одна его точка не
подвергалась перегреву, достигающему 75К
(75°С + температура окружающей среды).
• Для подсоединения к сети не используйте
укороченные провода, переходники или
тройники, так как они могут привести к опасному
перегреву.Если подсоединение производится
непосредственно к сети:
• Установите между духовкой и сетью двухполюсный
выключатель, рассчитанный на нагрузку прибора,
с минимальным просветом между контактами 3
мм. Помните, что шнур заземления не должен
прерываться выключателем.
ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ
Перед тем как приступить к каким-либо
работам по обслуживанию прибора следует
отключить его от сети.
Замена деталей электрооборудования
• Для замены лампочки подсветки см. инструкции
на стр. 15.
• Для доступа к другим деталям
электрооборудования, необходимо вынуть
духовку из соответствующего отделения,
открутив болты (V) (рис. 7). Вынув духовку, вы
получите доступ к клеммной коробке (T) (рис. 8).
• В случае замены шнура питания провод
заземления следует оставлять длиннее
провода фазы, кроме того следует соблюдать
инструкции, приведенные в разделе
«ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ».

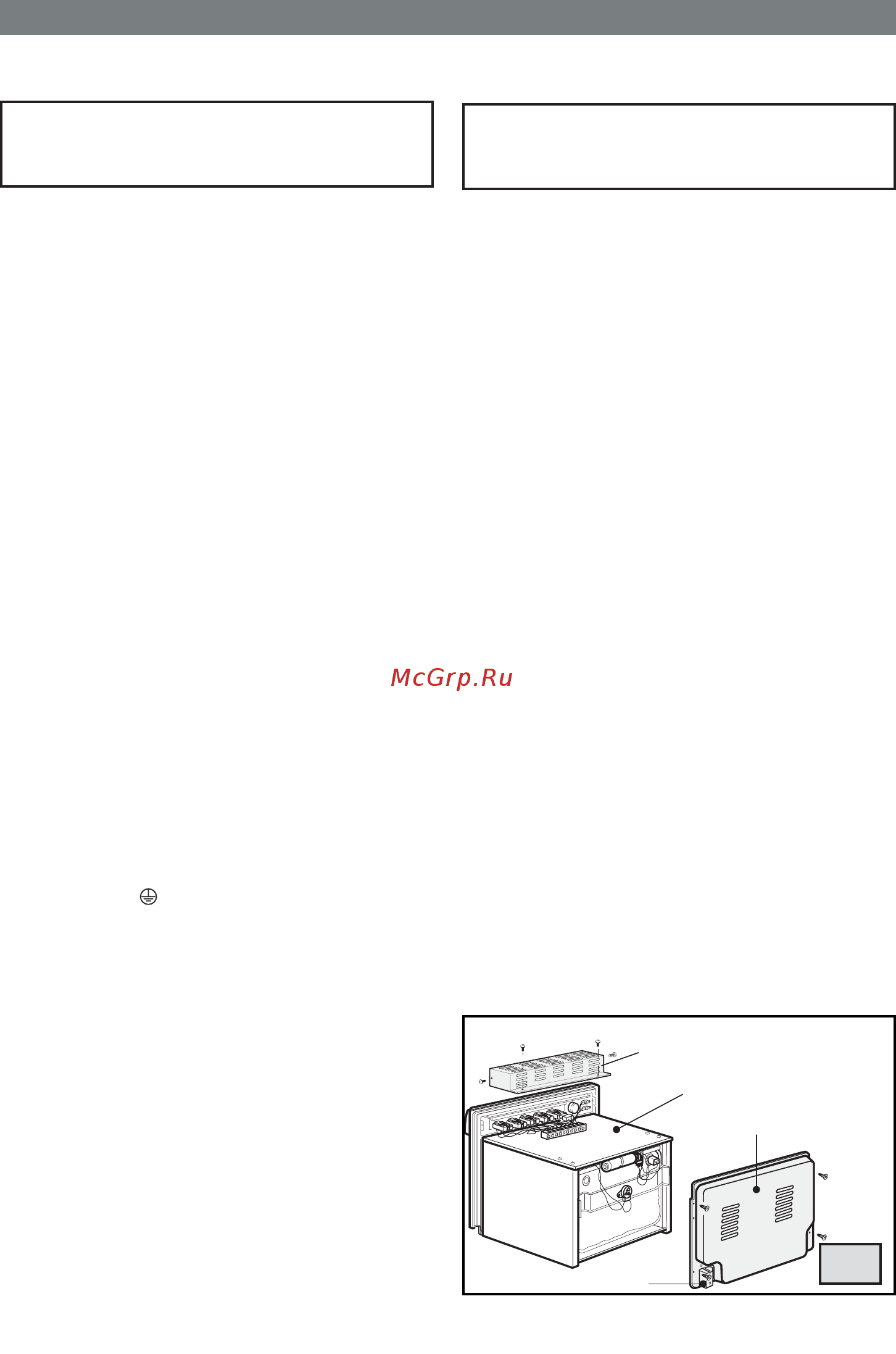

• Снять заднюю панель Q, чтобы получить доступ
к моторедуктору, резисторам, ограничителю
температуры и патрону (рис. 8).
• Для замены патрона (Р) (рис. 5) подцепить
отверткой концы блокировочных пружин и вынуть
патрон по направлению к задней стенке духовки.
• Для замены термостата, коммутатора,
программатора и контрольных лампочек следует
снять защитный кожух (S) (рис. 8). Затем следует
снять ручки и отвинтить расположенные под
ними винты, чтобы освободить подлежащие
замене детали.
