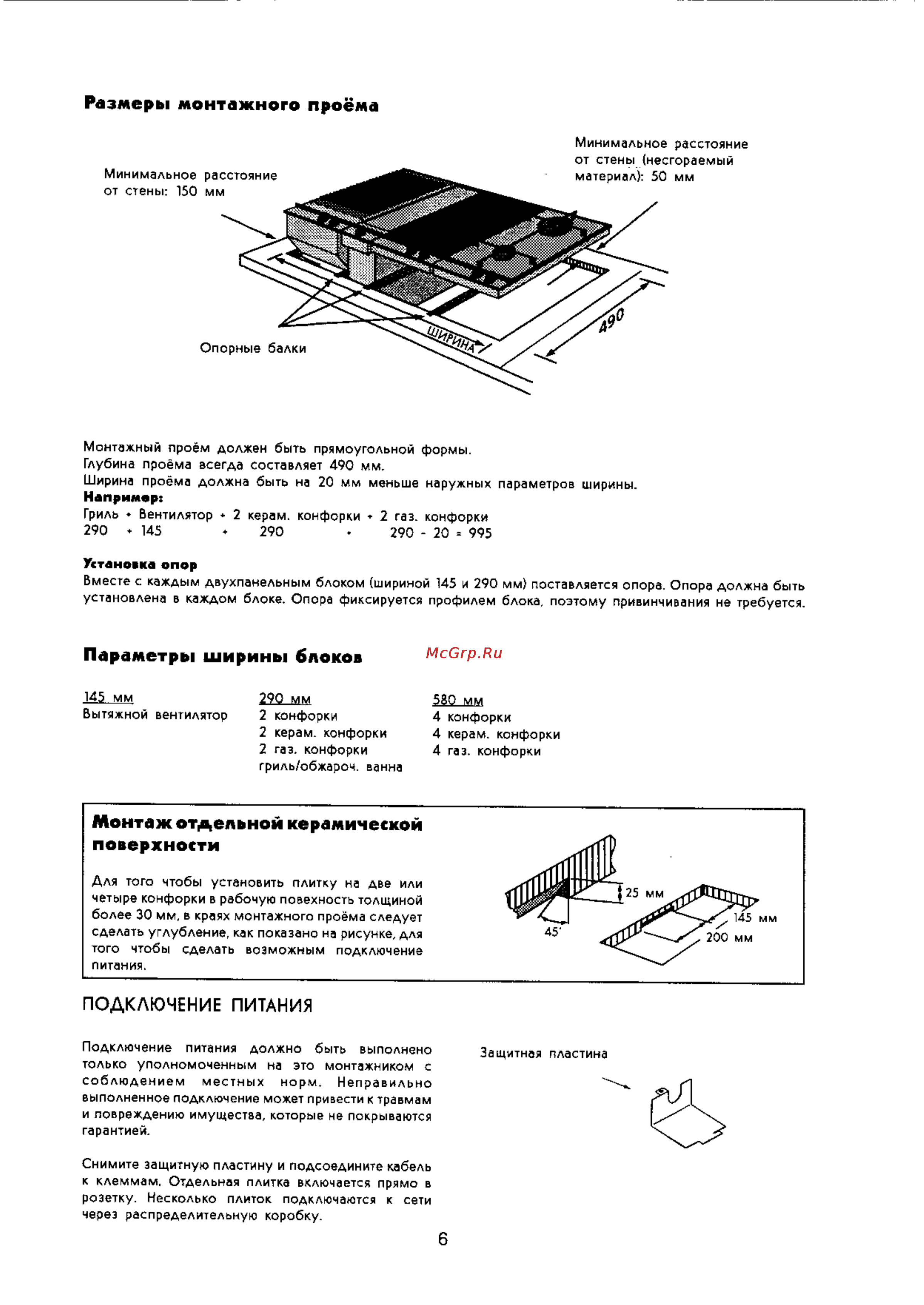

Electrolux EHP 333 X [6/7] Параметры ширины блоков

Размеры монтажного проёма Минимальное расстояние от стены несгораемый Монтажный проём должен быть прямоугольной формы Глубина проёма всегда составляет 490 мм Ширина проёма должна быть на 20 мм меньше наружных параметров ширины Например Гриль Вентилятор 2 керам конфорки 2 газ конфорки 290 145 290 290 20 995 Установка опор Вместе с каждым двухпанельным блоком шириной 145 и 290 мм поставляется опора Опора должна быть установлена в каждом блоке Опора фиксируется профилем блока поэтому привинчивания не требуется Параметры ширины блоков 145 мм Вытяжной вентилятор 290 мм 580 мм 2 конфорки 4 конфорки 2 керам конфорки 4 керам конфорки 2 газ конфорки 4 газ конфорки гриль обжароч ванна Монтаж отдельной керамической поверхности Для того чтобы установить плитку на две или четыре конфорки в рабочую повехность толщиной более 30 мм в краях монтажного проёма следует сделать углубление как показано на рисунке для того чтобы сделать возможным подключение питания ПОДКЛЮЧЕНИЕ ПИТАНИЯ Подключение питания должно быть выполнено только уполномоченным на это монтажником с соблюдением местных норм Неправильно выполненное подключение может привести к травмам и повреждению имущества которые не покрываются гарантией Защитная пластина Снимите защитную пластину и подсоедините кабель к клеммам Отдельная плитка включается прямо в розетку Несколько плиток подключаются к сети через распределительную коробку 6
