ЭКСПЛУАТАЦИЯ
ИЗУЧИТЕ СВОЮ БЕНЗОКОСУ
ПЕРЕД ИСПОЛЬЗОВАНИЕМ БЕНЗОКОСЫ ВНИМАТЕЛЬНО ПРОЧТИТЕ ИНСТРУКЦИИ ПО ЭКСПЛУАТА-
ЦИИ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ. Сравните иллюстрации, приведенные ниже со своей бен-
зокосой с той целью, чтобы узнать, где расположены различные элементы управления и регулировки.
Сохраните настоящее руководство пользователя, чтобы в будущем обращаться к нему.

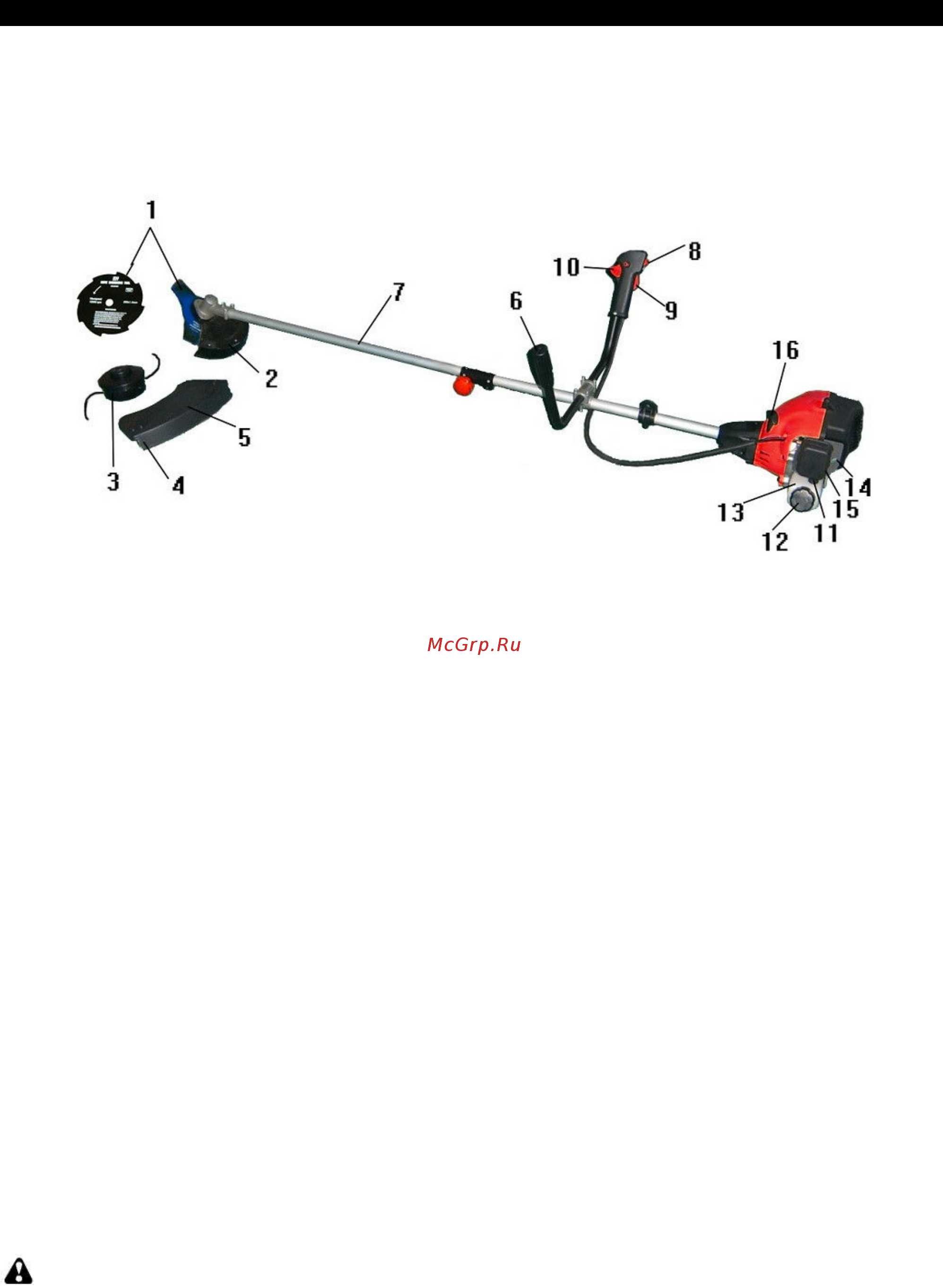

1 Режущий диск диаметр 230 мм. Стандартно по-
ставляется 3-х лопастной.
2.Металлический защитный кожух диска.
3.Триммерная головка полуавтоматическая.
4.Нож-ограничитель длинны лески.
5.Пластиковый кожух для работы с триммерной
головкой.
6.Рукоятка управления.
7.Вал.
8.Переключатель Старт./Стоп.
Переключатель расположен на пусковой рукоят-
ке и предназначен для остановки двигателя.
Чтобы выключить двигатель, установите
переключатель в положении Стоп (Выкл.) .
9.Блокировка курка газа.
10.Курок газа.
11.Кнопка подсоса топлива.
Она позволяет удалить воздух из карбюратора и
топливопроводов, а затем наполнить их топли-
вом. Таким образом, двигатель быстро запу-
ститься после нескольких рывков за шнур стар-
тера. Надавите на кнопку и дайте ей вернуться в
первоначальное положение.
12.Крышка топливного бака.
13.Топливный бак.
14.Рычаг воздушной заслонки.
Воздушная заслонка регулирует подачу воздуха
в карбюратор, при холодном запуске; для этого
необходимо установить рычаг воздушной
заслонки в полностью закрытом положении.
КНОПКА ПОДСОСА ТОПЛИВА
Она позволяет удалить воздух из карбюратора и
топливопроводов, а затем наполнить их топли-
вом. Таким образом, двигатель быстро запу-
ститься после нескольких рывков за шнур стар-
тера. Надавите на кнопку и дайте ей вернуться в
первоначальное положение.
15.Карбюратор.
16.Ручка стартера.
17.Разьемное устройство.
Позволяет установить дополнительные насадки
к мотокосе.
ПЕРЕД ЗАПУСКОМ ДВИГАТЕЛЯ
ПРЕДУПРЕЖДЕНИЕ: Предварительно озна-
комьтесь с информацией по топливу, приведен-
ной в разделе правил техники безопасности.
ТОПЛИВО И ЗАПРАВКА
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ
ОБРАЩЕНИИ С ТОПЛИВОМ
■Будучи легковоспламеняющимся, топливо тре-
бует чрезвычайно осторожного с собой об-
ращения.
11
