Русский

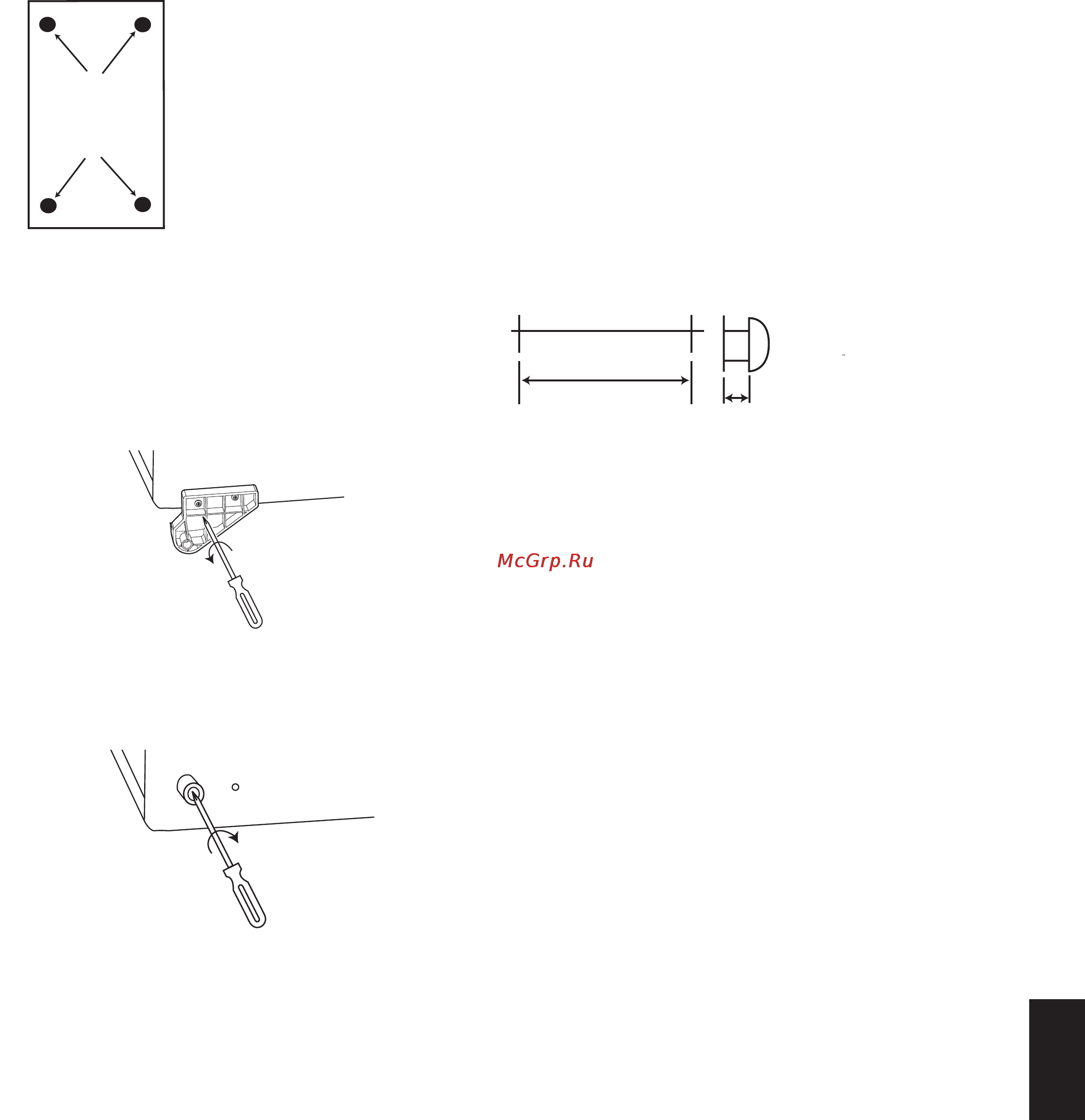

УСТАНОВКА ОПОРЫ
ES10, ES20, ES30
Поставляемая самоклеющаяся резиновая опора может прикрепляться к углам
нижней поверхности ваших динамиков, тем самым защищая вашу мебель.
ЗАМЕНА ОПОРЫ
ES80, ES90, ES100
Модели ES80, ES90 и ES100 отличаются привлекательными наружными
опорами, установленными производителем. Однако, в случае их замены
менее заметными внутренними опорами (в комплекте), обязательно следуйте
приведённым ниже инструкциям.
1. Снимите четыре опоры с нижней поверхности динамика, ослабив два болта
крепления каждой опоры. Сохраните болты для дальнейшего
использования.
2. Вставьте чёрные внутренние опоры во внешние (расположенные спереди
для передних опор, и сзади – для задних) отверстия, из которых вы только
что вынули опоры, воспользовавшись теми жи болтами.
3. Надёжно закрутите болты вручную, с помощью крестообразной отвёртки
(+ наконечник). Не используйте механические отвёртки.
4. Установите болт во внутреннее отверстие.
ОСТОРОЖНО:
Напольные (tower) динамики отличаются высокой
центровкой и могут оказаться неустойчивыми и опрокидываться в случае
землетрясения, от посторонних ударов, наклонов или в случае неправильного
расположения. В таких случаях эти динамики следует закрепить к стене
позади них с помощью систем и методов крепления, обычно используемых
для крепления книжных полок и настенных элементов. Покупатель несёт
личную ответственность за надлежащую установку и выбор
соответствующего оборудования.
УСТАНОВКА ВЫСТУПАЮЩЕЙ
ОПОРЫ
ES80, ES90, ES100
В комплекте поставляются также четыре выступа для использования с
внешними опорами при размещении динамика на ковёрной поверхности, что
позволяет отсоединить динамик от пола и предотвратить нежелательное
глушение. Для того чтобы установить выступы, осторожно положите динамик
на бок (не на лицевую или заднюю сторону на мягкой) безабразивной
поверхности.
Каждый выступ ввинчивается в нарезное отверстие каждой внешней опоры.
Убедитесь в том, что все четыре выступа надёжно и полностью ввинчены.
НАСТЕННАЯ УСТАНОВКА
ES10
Модель ES10 также может быть закреплена на стене. Покупатель несёт
личную ответственность за выбор соответствующего оборудования и
использования подходящих стенных креплений (доступны в продаже
магазинов оборудования), необходимых для надлежащего и надёжного
закрепления динамиков на стене.
ДАННЫЕ ИЗДЕЛИЯ НЕ
ПРЕДНАЗНАЧЕНЫ ДЛЯ КРЕПЛЕНИЯ НА
ПОТОЛКЕ.
Для крепления одного динамика
используется два болта с круглой
головкой N
o
8 или два болта с
низкой конической головкой.
Диаметр головки болта – от 8 мм
до 6,3 мм, минимальная длина
болта – 50 мм.
При установке болтов в стене всегда используйте подходящие стеновые
анкеры.
Прикрепите две из четырёх самоклеющихся резиновых прокладок,
поставляемых в комплекте с динамиком, к задней поверхности блока в двух
нижних углах так, чтобы корпус располагался параллельно стене. Выберите
подходящее место для крепления динамика на стене. (Потолок не является
подходящим местом для крепления.)
Просверлите два тестовых отверстия размером, примерно соответствующим
самонарезающему винту или стенному анкеру, который вы собираетесь
использовать. Отверстия должны находиться на расстоянии 254 мм друг от
друга. Отверстия должны находиться на 19 мм ниже верхней части блока. Для
проверки равной высоты размещения отверстий и надлежащего размещения
динамика воспользуйтесь строительным уровнем.
Установите два болта либо в деревянный каркас либо в анкер, и
закручивайте их до тех пор, пока задняя часть головки каждого болта не
будет выступать из стены примерно на 3 мм. Установите динамик, медленно
придвинув корпус к болтам так, чтобы головки болтов появились в больших
округлых частях двух отверстий. После вставки головок болтов в отверстия
необходимо осторожно опустить динамик на ходовые винты. Убедитесь в том,
что динамик надёжно закреплён на болтах, осторожно потянув динамик вниз
и вперёд.
254mm (10")
3mm
(1/8")
3
Place pads here
Поместите
прокладки сюда
33487_JBL_ES_Series_Russer 21/06/07 16:03 Side 3
