ПОДКЛЮЧЕНИЕ СИСТЕМЫ
ВАЖНО:
Перед выполнением подключений убедитесь в том, что всё
оборудование выключено.
Для подключения динамиков воспользуйтесь высококачественными
проводами для динамика с обозначением полярности. Сторона провода с
выступом или другим обозначением обычно считается стороной с
положительной полярностью (т.е.
+
).
ВНИМАНИЕ:
При необходимости проконсультируйтесь с вашим
местным дилером JBL по вопросу проводов для динамика и вариантов
подключений.
Динамики оснащены
кодированными контактами,
допускающими подключение
различных соединителей.
Наиболее стандартное
подключение изображено на
Рисунке 4.
Для обеспечения правильной
полярности подключите
каждый + контакт на задней
стороне усилителя или
приёмника к соответствующему
+ (красному) контакту каждого
динамика, как показано на Рисунке 5. Таким же образом подключите –
(чёрные) контакты. Для сверки процесса выполнения подключений
обратитесь к инструкции пользователя, поставляемой с вашим усилителем,
приёмником и телевизором.
ВАЖНО:
При выполнении подключений не меняйте полярность
(т.е., + к – или – к +). Это может привести к формированию слабого звучания и
ослабленного воспроизведения низких частот.

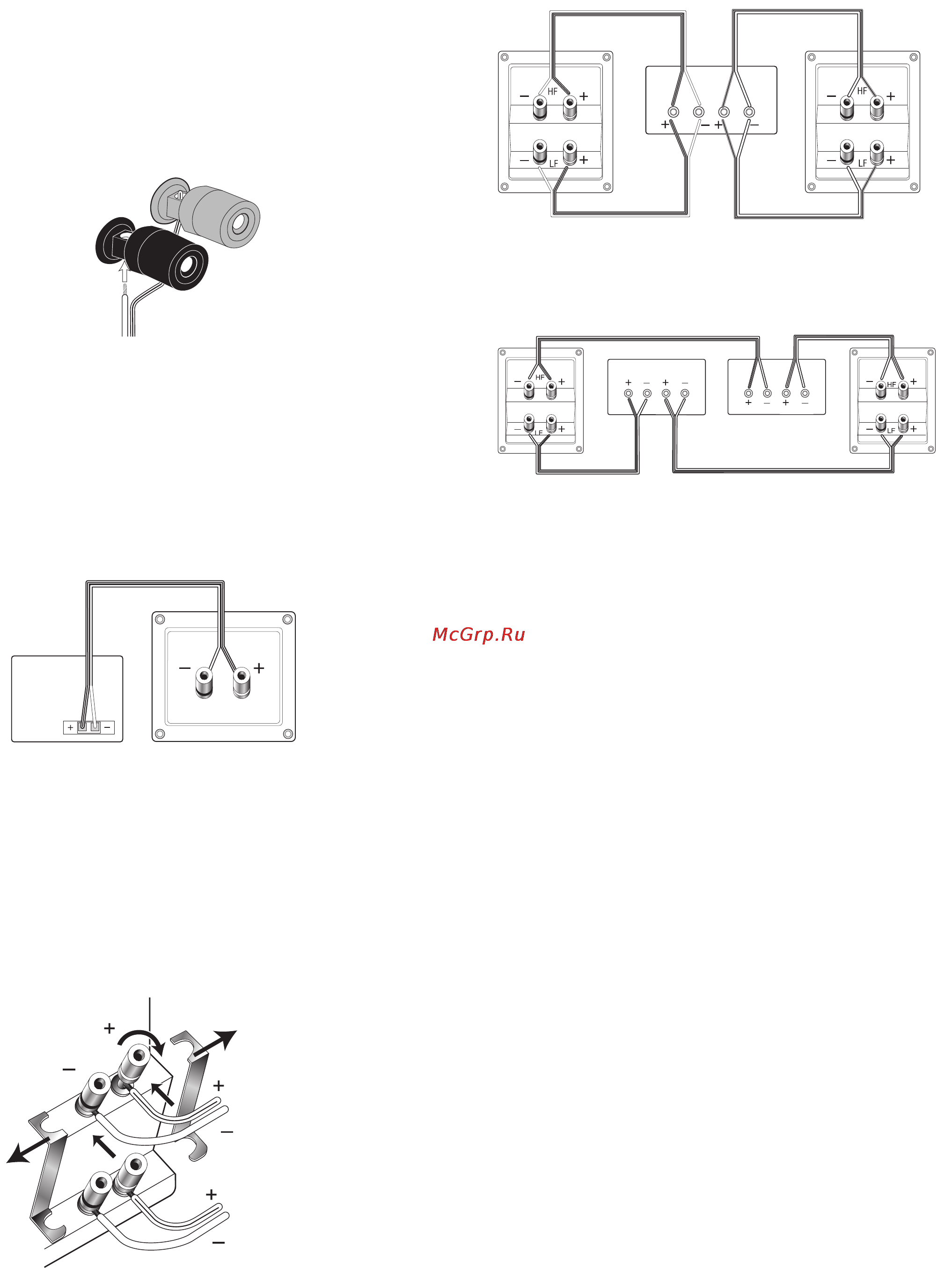

СТАНДАРТНОЕ ПОДКЛЮЧЕНИЕ
Рисунок 5. На схеме подключения изображено подключение полярностей для
одного канала стереосистемы или системы домашнего кинотеатра.
ДВУХПРОВОДНОЕ ПОДКЛЮЧЕНИЕ
ES30, ES80, ES90, ES100
Внешняя панель подключений и внутренняя делительная сеть моделей ES30,
ES80, ES90 и ES100 разработаны таким образом, что отдельные комплекты
кабелей динамика могут быть подключены к частям преобразователя низких
частот и преобразователя средних/высоких частот данной делительной сети.
Такой способ называется двухпроводным подключением. Двухпроводное
подключение предоставляет несколько звуковых преимуществ и значительно
повышенную гибкость в выборе усилителей мощности.
Рисунок 6.
СТЕРЕОФОНИЧЕСКИЙ УСИЛИТЕЛЬ
Рисунок 7.
ДВОЙНОЙ СТЕРЕОФОНИЧЕСКИЙ
УСИЛИТЕЛЬ
Рисунок 8.
ОКОНЧАТЕЛЬНАЯ РЕГУЛИРОВКА
Проверьте качество звучания динамиков, сначала установив минимальный
уровень громкости звучания системы, а затем увеличив мощность звучания.
Воспроизведите вашу любимую мелодию или видео, установив громкость
системы на желаемом уровне.
ВНИМАНИЕ:
Вы должны услышать сбалансированное
аудиовоспроизведение по всему частотному спектру. В противном случае
проверьте все подключения или проконсультируйтесь с официальным
дилером JBL, у которого вы приобрели систему.
На уровень слышимых вами низких частот и качество стереоизображения
влияет множество различных факторов, таких как размер и форма
помещения, материалы, использованные для отделки помещения,
расположение слушателя по отношению к динамикам и расположение самих
динамиков в комнате.
Прослушайте различные музыкальные фрагменты, обращая внимание на
уровень низких частот. В случае слишком высокого уровня низких частот
отодвиньте динамики подальше от ближайших стен. И наоборот, если
динамики расположены слишком близко к стенам, уровень низких частот
будет повышенным.
УХАЖИВАЙТЕ ЗА СВОЕЙ
АКУСТИЧЕСКОЙ СИСТЕМОЙ
Отделка каждого блока серии JBL ES не требует никакого регулярного ухода.
При необходимости для удаления отпечатков пальцев или пыли с блока или
сетки используйте мягкую ткань.
ВНИМАНИЕ:
Для ухода за корпусом или сеткой не используйте
никаких чистящих или полирующих средств.
Standard
Connection
Speaker Wire
Рисунок 4. Подключение голых
проводов к контактам.
4
1)
Ослабьте клемму
2)
Вставьте
оголенный конец;
Затяните клемму
Черный = -
Красный = +
Без полоски = -
Полоска =+
Стандартное
подключение
(показан один канал)
Приёмник или
усилитель
(вид сзади)
Динамик (вид сзади)
1. Ослабьте контакты и снимите
перемычки.
2. Вставьте предназначенный для
передачи высоких частот
провод динамика в верхний
комплект контактов и закрепите
их.
3. Вставьте предназначенный для
передачи низких частот провод
динамика в нижний комплект
контактов и закрепите их.
Приёмник /
Усилитель
Правый
динамик
Левый
динамик
Правый
Левый
Усилитель 1
Правый
динамик
Левый
динамик
Правый
Левый
Усилитель 2
Правый
Левый
