13
Подключение
При подключении источника сигнала к проектору убедитесь в следующем.
1. Выключите все оборудование перед выполнением любых подключений.
2. Используйте надлежащие кабели для каждого источника.
3. Убедитесь, что кабели подключены надежно.
Важно!
• На указанных выше подключениях некоторые кабели могут не входить в
комплект поставки проектора (см. "Комплектация" на стр. 2). Эти кабели
можно приобрести в магазинах электронного оборудования.
• Указанное подключение представлено лишь для справки. Разъемы подключения
с задней стороны проектора могут различаться в зависимости от модели
проектора.
• Для получения дополнительной информации о спо
собах подключения см. стр.
14-16.

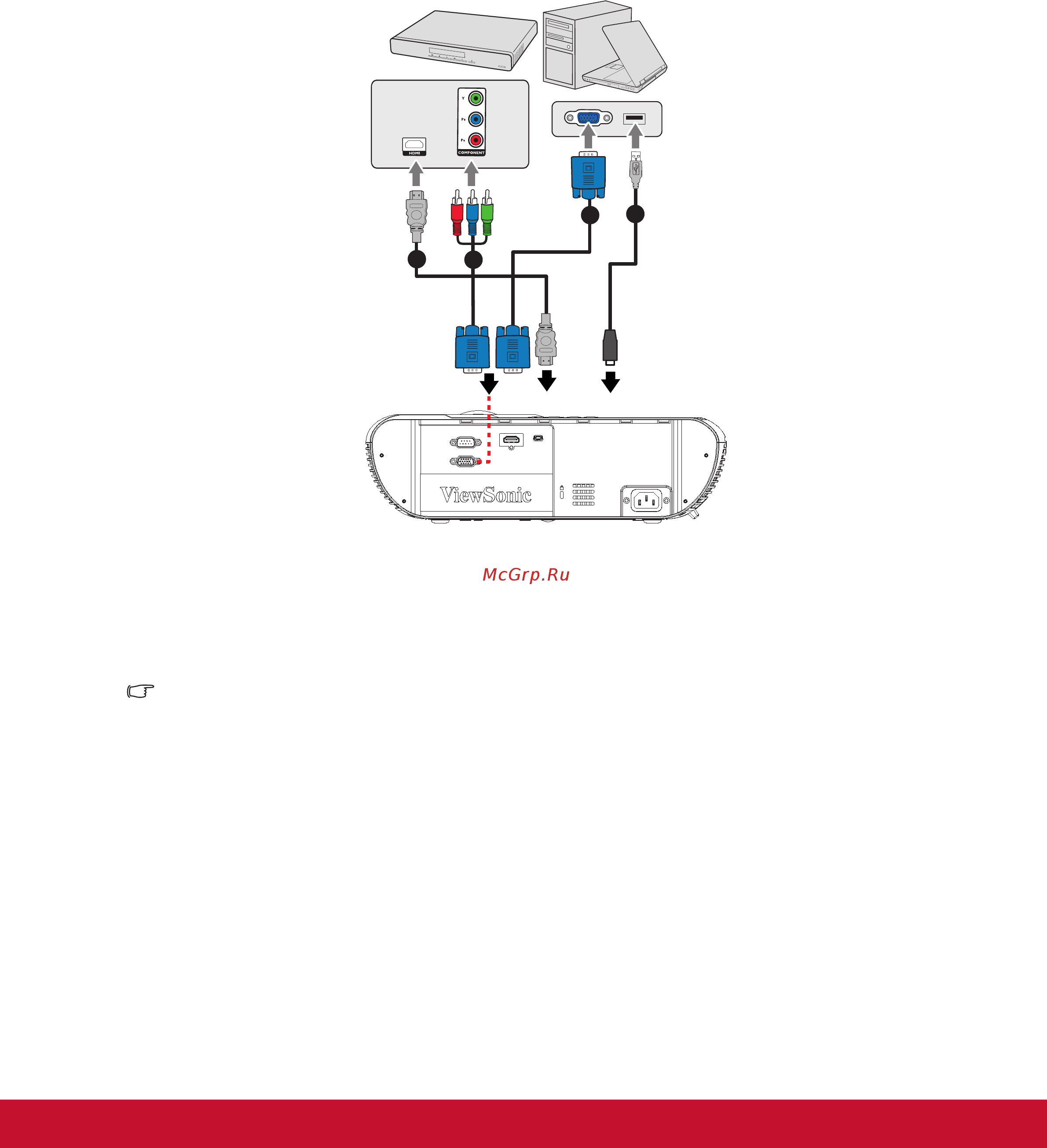

1. Кабель HDMI 2. Переходный кабель VGA (D-Sub) –
HDTV (RCA)
3. Переходный кабель VGA – DVI-A 4. Кабель USB
1
2
3
4
HDMI
MINI
USB
RS-232
COMPUTER IN
