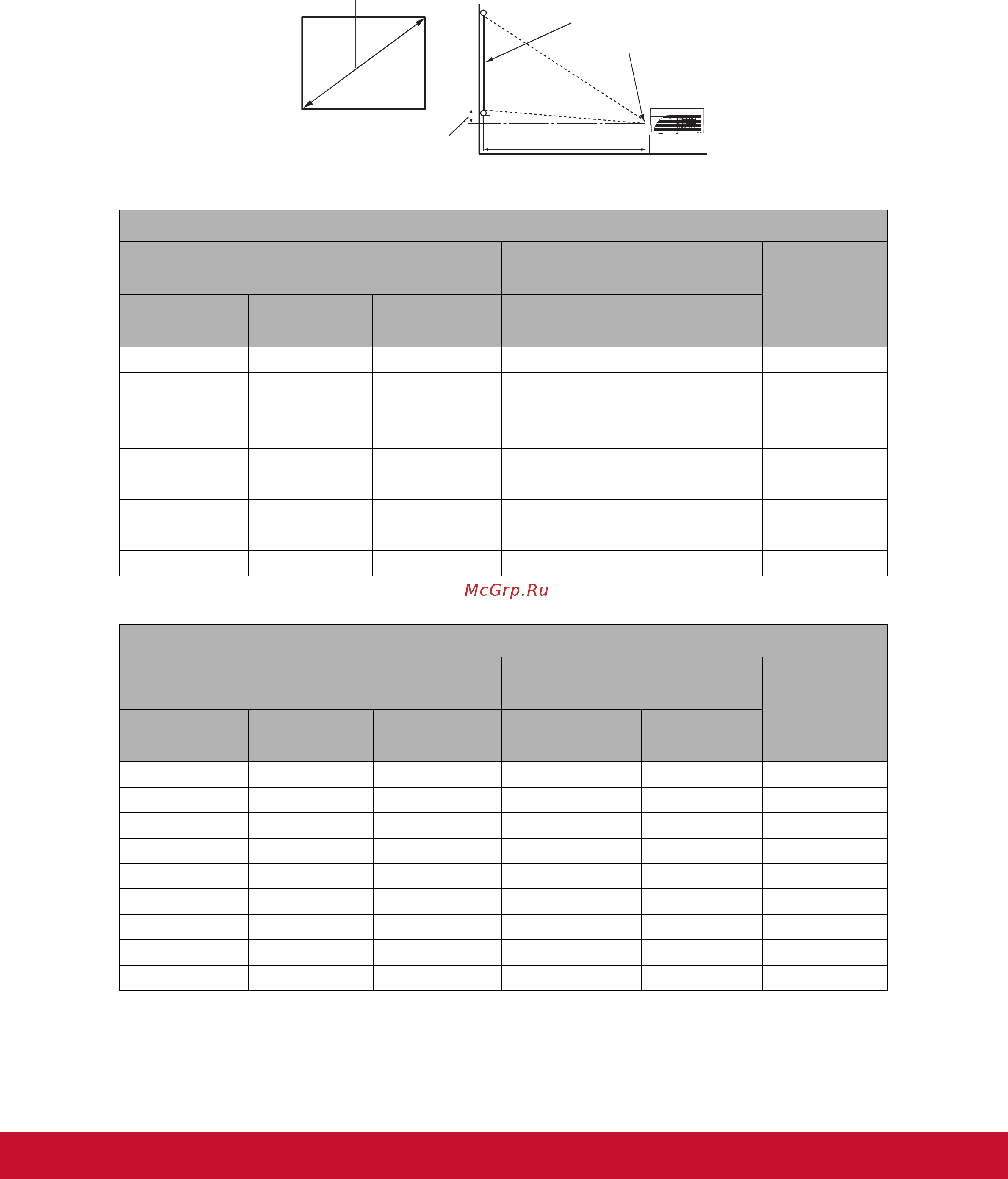

Регулировка размера изображения проекции
Для определения проекционного расстояния и размера изображения см.
таблицы и схемы, приведенные ниже.
PJD5155L/PJD5255L
PJD5555LW
Диагональ экрана 4:3
Размер экрана
Дистанция проецирования
[дюймы (м)]
Вертикально
е смещение
[дюймы (см)]
Диагональ
[дюймы (см)]
Ш
[дюймы (см)]
В
[дюймы (см)]
(мин.) (макс.)
30 (76) 24 (61) 18 (46) 47 (1,2) 51 (1,3) 2,7 (6,9)
40 (102) 32 (81) 24 (61) 62 (1,6) 69 (1,7) 3,6 (9,1)
60 (152) 48 (122) 36 (91) 94 (2,4) 103 (2,6) 5,4 (13,7)
80 (203) 64 (163) 48 (122) 125 (3,2) 137 (3,5) 7,2 (18,3)
100 (254) 80 (203) 60 (152) 156 (4,0) 172 (4,4) 9,0 (22,9)
150 (381) 120 (305) 90 (229) 234 (5,9) 257 (6,5) 13,5 (34,3)
200 (508) 160 (406) 120 (305) 312 (7,9) 343 (8,7) 18,0 (45,7)
250 (635) 200 (508) 150 (381) 390 (9,9) 429 (10,9) 22,5 (57,2)
300 (762) 240 (610) 180 (457) 468 (11,9) 515 (13,1) 27,0 (68,6)
Диагональ экрана 16:10
Размер экрана
Дистанция проецирования
[дюймы (м)]
Вертикально
е смещение
[дюймы (см)]
Диагональ
[дюймы (см)]
Ш
[дюймы (см)]
В
[дюймы (см)]
(мин.) (макс.)
30 (76) 26 (65) 16 (40) 36 (0,9) 46 (1,2) 1,2 (3,0)
40 (102) 34 (86) 21 (54) 49 (1,2) 61 (1,5) 1,6 (4,1)
60 (152) 51 (130) 32 (81) 75 (1,9) 93 (2,4) 2,4 (6,1)
80 (203) 68 (173) 42 (108) 100 (2,5) 124 (3,2) 3,2 (8,1)
100 (254) 85 (216) 53 (135) 126 (3,2) 156 (4,0) 4,0 (10,1)
150 (381) 128 (324) 80 (202) 189 (4,8) 235 (6,0) 6,0 (15,2)
200 (508) 170 (432) 106 (269) 253 (6,4) 313 (8,0) 8,0 (20,2)
250 (635) 213 (540) 133 (337) 317 (8,0) 392 (10,0) 10,0 (25,3)
300 (762) 255 (648) 159 (404) 380 (9,7) - 12,0 (30,4)
Размер по диагонали
Дистанция проецирования
Центр объектива
Экран
Вертикальное смещение
Ш
В
