16
[Описание тахографа]

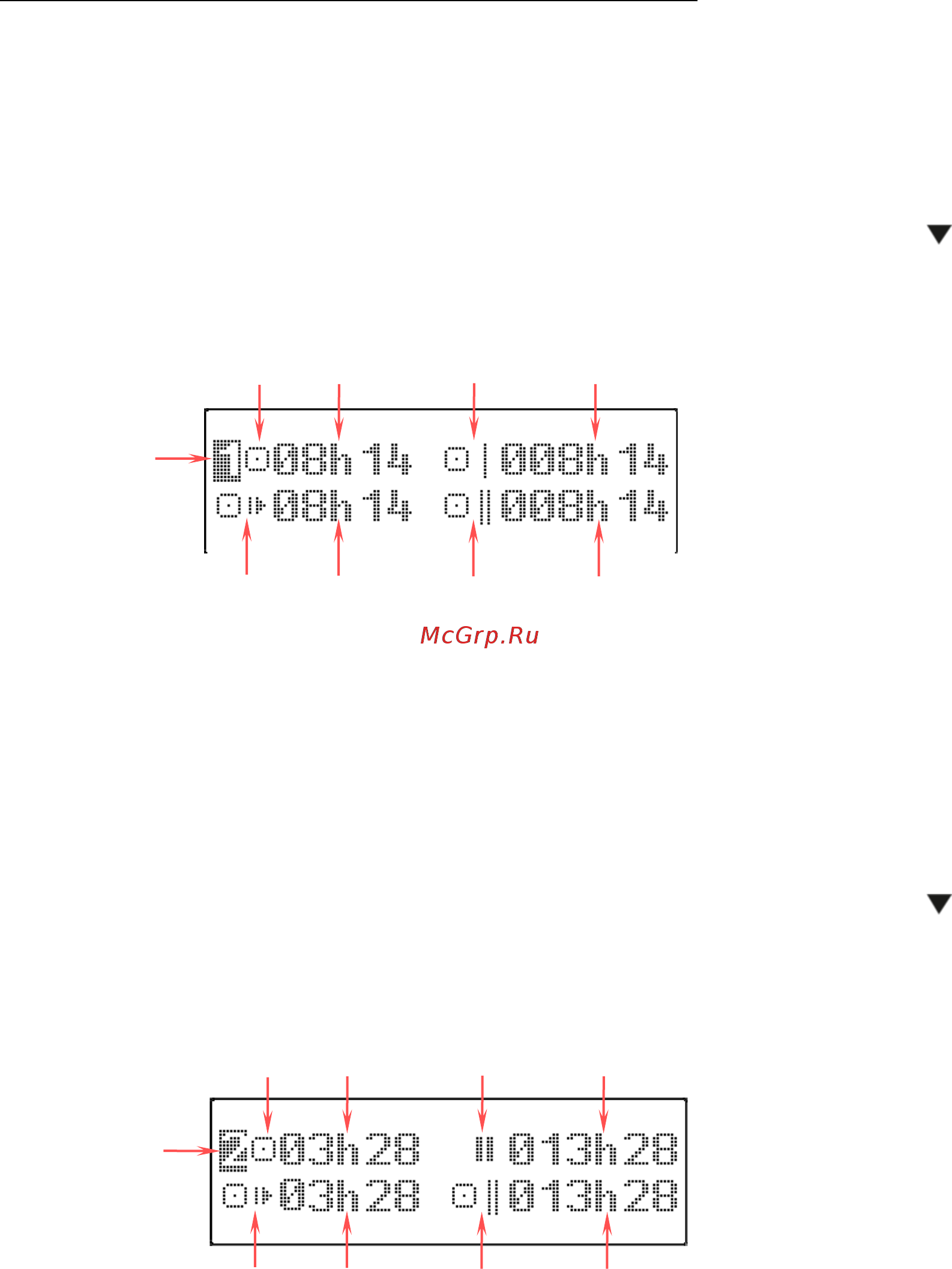

Экран «Водитель 1»
С основного экрана можно перейти на экран «Водитель 1». На экране представлена
подробная информация о водителе, чья карта установлена в левый слот тахографа. Для
перехода из основного экрана на экран «Водитель 1» нажмите « » один раз.
Рисунок 8.
Экран «Водитель 2»
С основного экрана можно перейти на экран «Водитель 2». На экране представлена
подробная информация о водителе, чья карта установлена в правый слот тахографа. Для
перехода из основного экрана на экран «Водитель 2» нажмите « » два раза.
Рисунок 9.
1- пиктограмма, указывающая тип экрана «Водитель 1»;
2- пиктограмма вида деятельности водителя 1 -
вождение;
3- суммарное время вождения водителя 1 с момента
последнего перерыва;
4- комбинация пиктограмм, обозначающая суммарное
время вождения за текущую неделю;
5- суммарное время вождения за текущую неделю;
6- комбинация пиктограмм, обозначающая суммарное
время вождения за текущую рабочую смену;
7- суммарное время вождения за текущую рабочую
смену;
8- комбинация пиктограмм, обозначающая суммарное
время вождения за текущую и предыдущую неделю;
9- суммарное время вождения за текущую и предыдущую
неделю.
2
1
3
4
5
6
7
8
9
1- пиктограмма, указывающая тип экрана «Водитель 2»;
2- пиктограмма вида деятельности водителя 2 -
вождение;
3- суммарное время вождения водителя 2 с момента
последнего перерыва;
4- пиктограмма, обозначающая суммарное время
перерывов;
5- суммарное время перерыва в работе водителя 2 (время
отдыха плюс время готовности;
6- комбинация пиктограмм, обозначающая суммарное
время вождения за текущую рабочую смену;
7- суммарное время вождения за текущую рабочую
смену;
8- комбинация пиктограмм, обозначающая суммарное
время вождения за текущую и предыдущую неделю;
9- суммарное время вождения за текущую и предыдущую
неделю.
2
1
3
4
5
6
7
8
9
