22
[Режимы работы]
[Режимы работы]

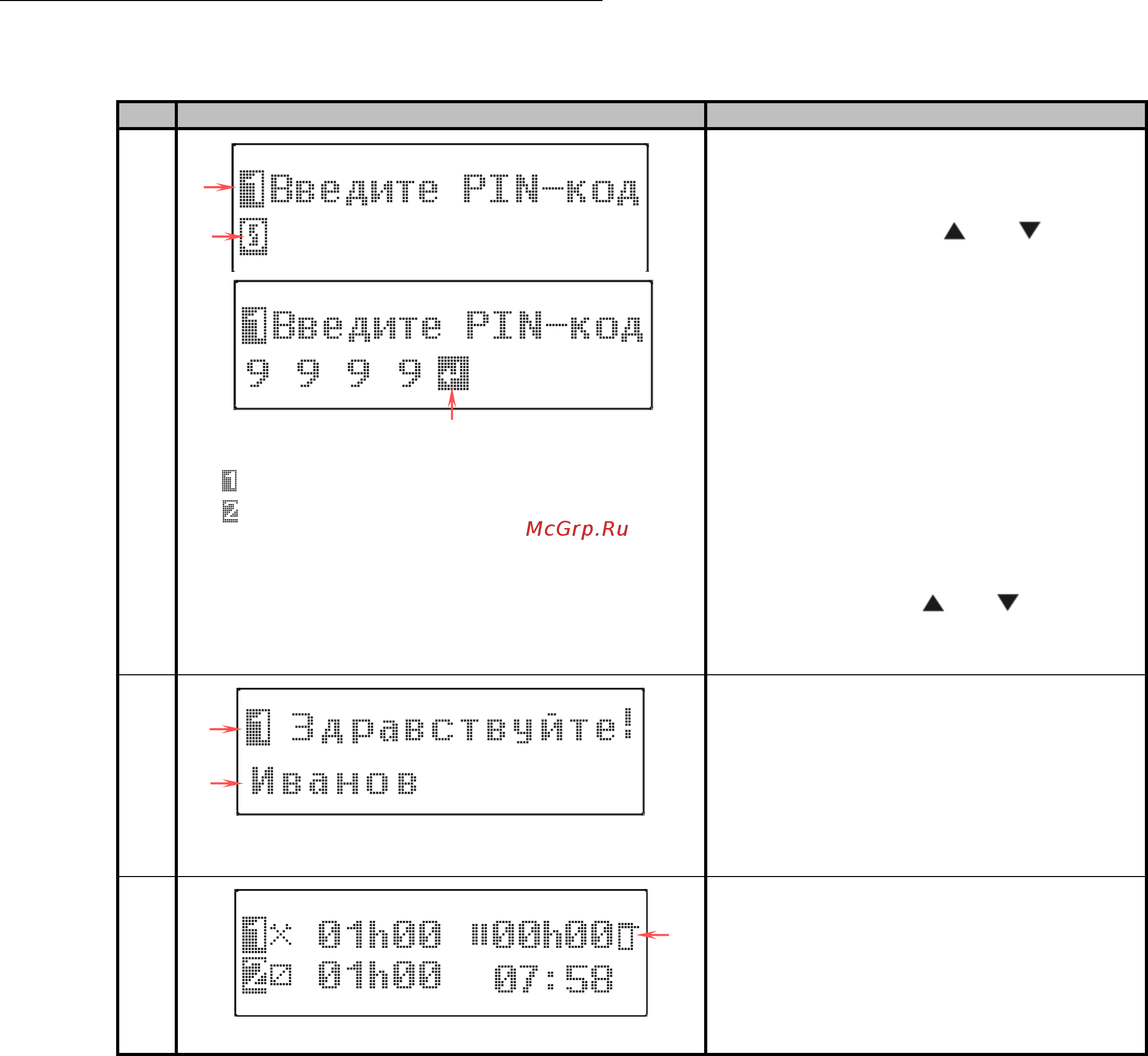

На экране тахографа появится индикация:
Шаг
Индикация меню
Порядок действий и пояснения
1.
1 – индикация установленной карты:
- при установке карты в левый слот тахографа;
- при установке карты в правый слот тахографа.
2 – поле первой цифры PIN-кода;
3 – поле окончания ввода PIN-кода.
После установки карты контролера
в слот на экране тахографа появится
окно с запросом ввода PIN-кода. При
нажатии на кнопки « » и « », в поле
2 будут увеличиваться/уменьшаться
значения первой цифры кода. Для
подтверждения выбранной цифры и
перехода к выбору следующей
используйте кнопку «OK». Ввод
следующих цифр кода производится
аналогично. После введения четырех
цифр кода и подтверждения
последней, на экране появится
индикация 3. Если PIN-код
четырехзначный, то нажмите кнопку
«OK». Если PIN-код длиннее, то с
помощью кнопок « » и « » и кнопки
подтверждения «OK» введите
оставшиеся цифры кода.
2.
1 – индикация установленной карты.
2 – фамилия контролера.
После ввода PIN-кода на экране
появится окно приветствия. В этом
окне так же появится индикация слота,
в которой установлена карта - 1 и
фамилия контролера, считанная с
карты. Окно приветствия присутствует
на экране около 3 секунд.
3.
1 – режим эксплуатации «Контроль».
На экране появится основной экран
стандартной индикации. При этом
тахограф будет находиться в режиме
эксплуатации «Контроль», на что
указывает символ 1.
Выгрузка данных
Данные о режимах труда и отдыха и скоростном режиме водителей ТС, а так же данные ТС и
тахографа можно получить несколькими способами:
Скачивание данных на внешний носитель;
Распечатка данных на термобумаге;
Вывод данных на экране тахографа.
Скачивание данных на внешний носитель
Скачивание данных может производиться на разные носители:
на специальное устройство для считывания данных, аналогичного Tacho Drive plus (см.
рисунок 18). Подключение устройства к тахографу производится через разъем для
выгрузки данных – 2 (см. рисунок 18). При этом в тахографе должна быть установлена
1
