[Описание тахографа]
Экран даты и времени
С основного экрана можно перейти на экран даты и времени. На экране представлена
информация о текущем местном времени и времени UTC, а так же текущая дата. Для перехода
из основного экрана на экран даты и времени нажмите « » три раза.

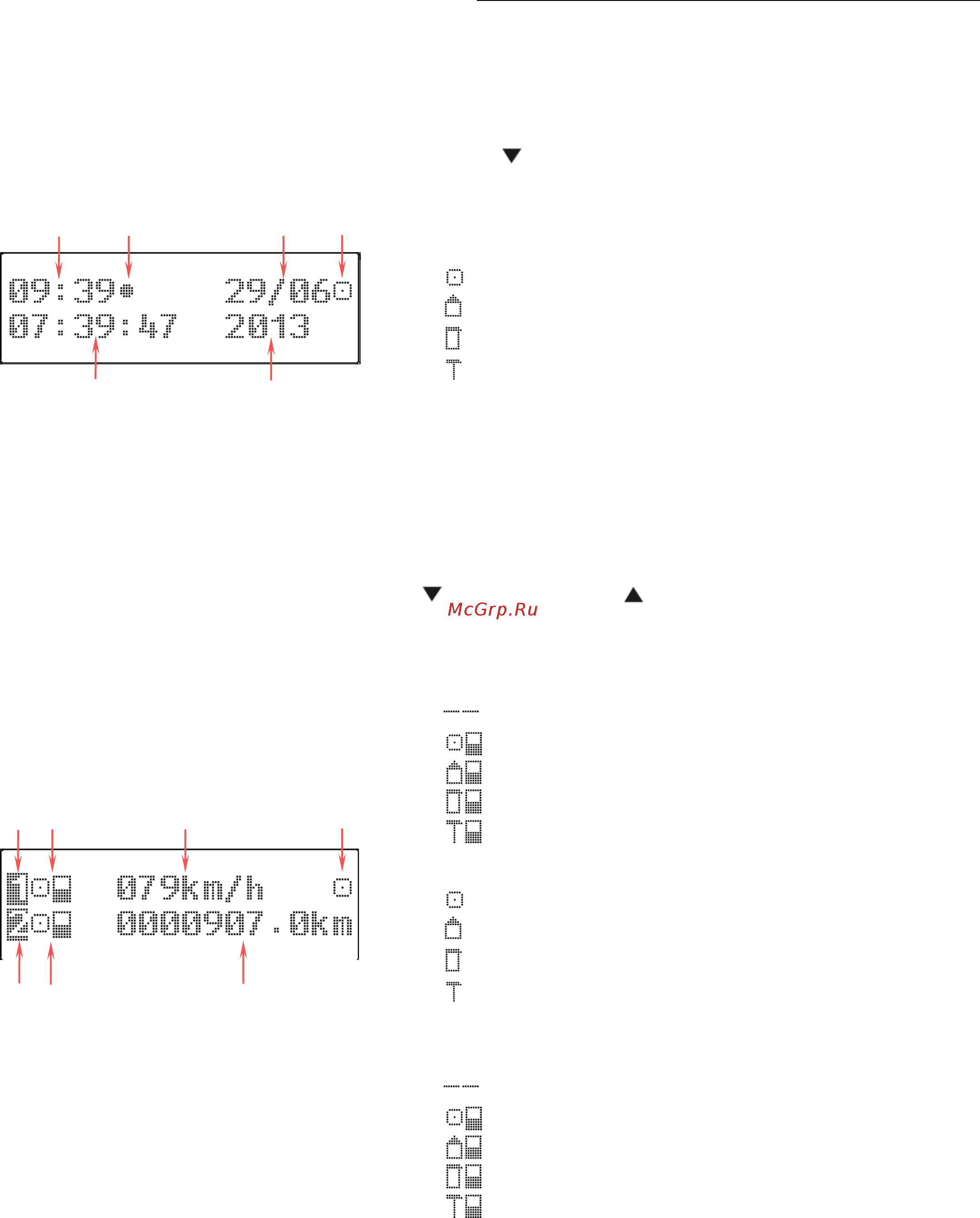

Рисунок 10.
Экран скорости и одометра
С основного экрана можно перейти на экран скорости и одометра. На экране представлена
информация о текущей скорости движения ТС и о пробеге ТС. Для перехода из основного
экрана на экран скорости и одометра нажмите « » четыре раза или « » один раз.
Рисунок 11.
1- текущее местное время;
2- пиктограмма, служащая символом местного времени;
3- текущее число и месяц;
4- пиктограмма режима работы тахографа:
- рабочий режим;
- режим предприятия;
- режим контроля;
- режим мастерской.
5- текущее время UTC;
6- текущий год.
1
2
3
5
6
4
1- пиктограмма водителя 1;
2- комбинация пиктограмм, характеризующая тип карты,
установленной в левый слот тахографа:
- карта не установлена;
- установлена карта водителя;
- установлена карта предприятия;
- установлена карта контролера;
- установлена карта мастерской.
3- текущая скорость ТС;
4- пиктограмма режима работы тахографа:
- рабочий режим;
- режим предприятия;
- режим контроля;
- режим мастерской.
5- пиктограмма водителя 2;
6- комбинация пиктограмм, характеризующая тип карты,
установленной в правый слот тахографа:
- карта не установлена;
- установлена карта водителя;
- установлена карта предприятия;
- установлена карта контролера;
- установлена карта мастерской.
7- пробег ТС;
8- текущий год.
1
2
3
5
6
4
7
