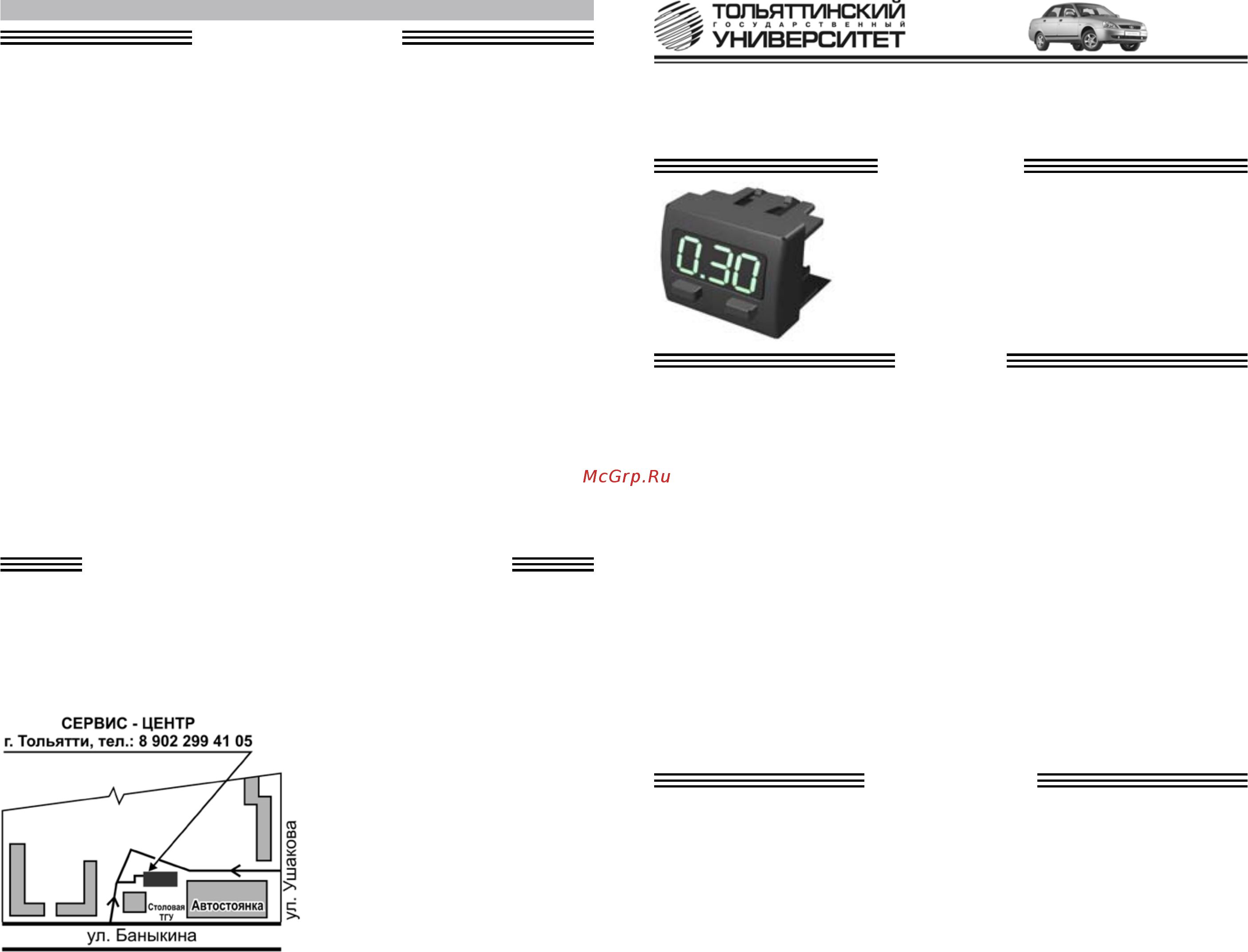

маршрутный бортовой компьютер ШТАТ 12маршрутный бортовой компьютер ШТАТ PRIORA X1 12
11. СВИДЕТЕЛЬСТВО О СООТВЕТСТВИИ И ПРИЁМКЕ
( 8 902 299 41 05
10. СЕРВИСНЫЕ ЦЕНТРЫ
shtat-service@mail.ru
Бортовой компьютер “ШТАТ PRIORA - Х1”
Руководство по установке и эксплуатации
1. НАЗНАЧЕНИЕ
2. ФУНКЦИИ
•
•
•
•
•
•
3. КОМПЛЕКТАЦИЯ
Содержание
11- Функции
- Бортовой компьютер штат priora х1
- Назначение
- Комплектация
- Установка бк
- Внимание перед установкой тщательно изучите данную схему см рис консультации можно получить по телефону техподдержки 7 902 299 41 05 перед началом работы отключите клемму масса от аккумуляторной батареи установка бк производится вместо заглушки панели приборов
- Поверните на 90 три замка поз рис крышки блока предохранителей снимите крышку поз рис блока предохранителей 4 извлеките контейнер поз рис или выньте автомагнитолу отсоединив колодки 4 извлеките кнопку поз рис выключателя обогрева заднего стекла 4 отсоедините колодку выключателя обогрева заднего стекла и произведите подключения согласно схеме подключения рис а к контакту 1 колодки выключателя обогрева заднего стекла подходит жёлто синий про вод заводской извлеките этот контакт из колодки вставьте на его место контакт с красно бе лым проводом зажигание из жгута бк а вынутый контакт соедините с одиночным разъемом на красно белом проводе в жгуте б к контакту a колодки выключателя обогрева задне го стекла подходит чёрный провод заводской извлеките этот контакт из колодки вставьте на его место контакт с чёрным проводом масса из жгута бк а вынутый контакт соедините с одиночным разъемом на чёрном проводе в жгуте в к контакту b колодки выключателя обогрева задне го стекла подходит белый провод
- Рис диагностическая
- Соедините красный провод 12в из жгута бк с розовым проводом подходящим к 4 му контакту серой колодки автомагнитолы поз рис соединение производится на скрутке поз 2 рис или при помощи зажимов cхематичное соединения проводов через зажим по казано на рис 5 4 протяните серый провод к линии из жгута до диагностической колодки поз рис находится внутри вещевого ящика слева поз рис и подключите его к диагностической колодке соглас но схеме подключения см рис 4 произведите обратную сборку затем подключите все снятые ранее кнопки и установите их на штатные места 4 убедитесь что при отсутствии иммобилайзера существует перемычка между 9 и 18 клеммами разъёма иммобилайзера если перемычка отсутствует установите её см рис 4 подключите 6 контактную колодку жгута бк к бортовому компьютеру и установите его см рис 4 0 подключите клемму масса к акб
- Рис соединение проводов через зажим
- Колодка
