маршрутный бортовой компьютер ШТАТ PRIORA X1 2
4. УСТАНОВКА БК
Перед установкой тщательно изучите данную схему (см. ).
Консультации можно получить по телефону техподдержки +7 902 299 41 05.

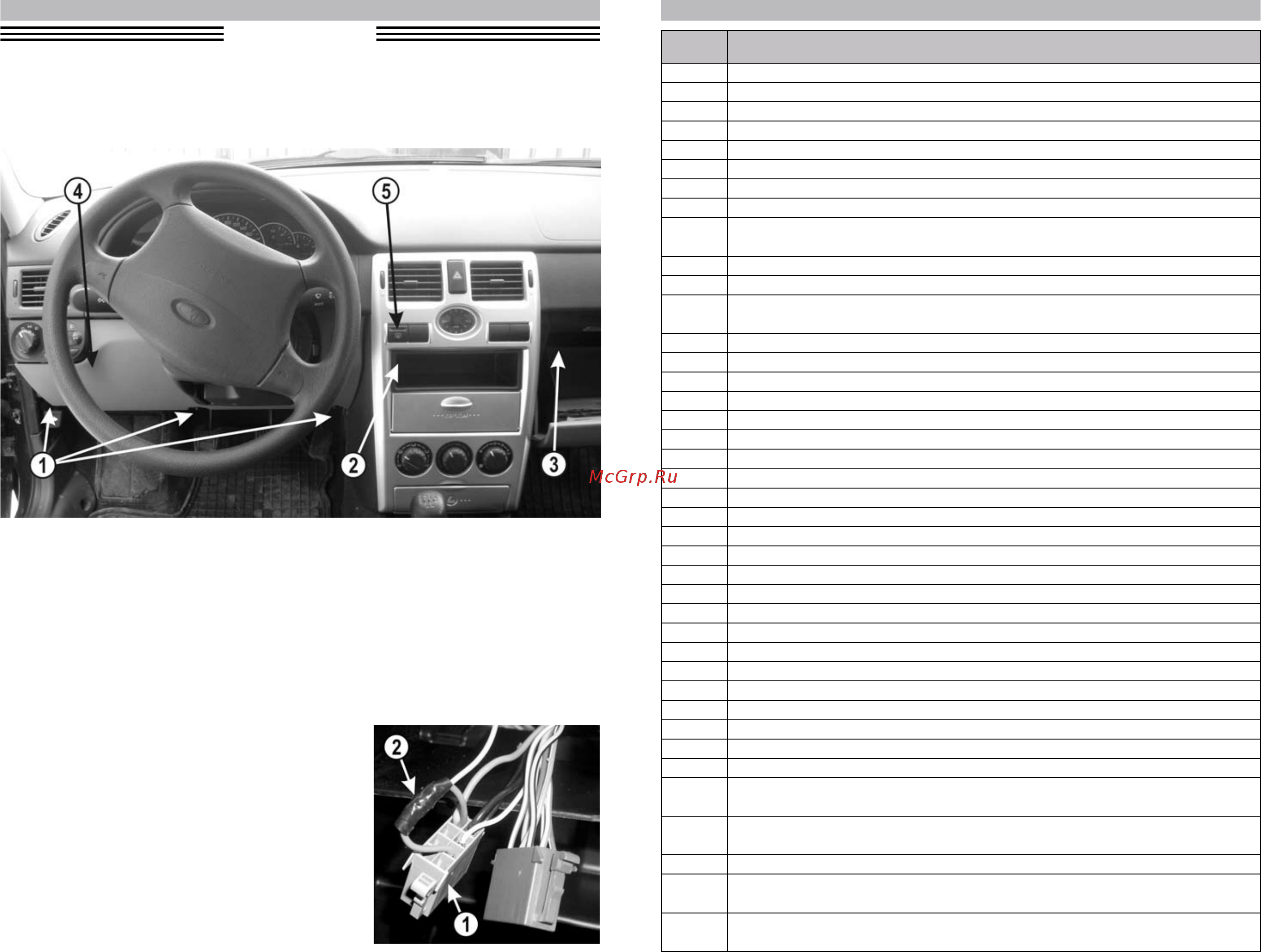

4.1 Поверните на 90° три замка (поз.1, ) крышки блока предохранителей, снимите крышку
(поз.4, ) блока предохранителей.
Извлеките контейнер (поз.2, ) или выньте автомагнитолу, отсоединив колодки.
4.3 Извлеките кнопку (поз.5, ) выключателя обогрева заднего стекла.
4.4 Отсоедините колодку выключателя обогрева заднего стекла и произведите подключения
согласно схеме подключения, :
К контакту “1” колодки выключателя обогрева заднего стекла подходит жёлто-синий про-
вод (заводской). Извлеките этот контакт из колодки, вставьте на его место контакт с красно-бе-
лым проводом (зажигание) из жгута БК, а вынутый контакт соедините с одиночным разъемом
на красно-белом проводе в жгуте.
К контакту “a” колодки выключателя обогрева задне-
го стекла подходит чёрный провод (заводской). Извлеките
этот контакт из колодки, вставьте на его место контакт с
чёрным проводом (масса) из жгута БК, а вынутый контакт
соедините с одиночным разъемом на чёрном проводе в
жгуте.
К контакту “B” колодки выключателя обогрева задне-
го стекла подходит белый провод (заводской). Извлеките
этот контакт из колодки, вставьте на его место контакт с
белым проводом (габариты) из жгута БК, а вынутый кон-
такт соедините с одиночным разъемом на белом проводе
в жгуте.
Колодка автомагнитолы
Вид на панель приборов.
маршрутный бортовой компьютер ШТАТ PRIORA X1 11
1426 Цепь управления клапаном продувки адсорбера, обрыв
1500 Обрыв цепи управления реле электробензонасоса
1501 Цепь управления реле бензонасоса, замыкание на землю
1502 Цепь управления реле бензонасоса, замыкание на +12В
1509 Цепь управления регулятором холостого хода, перегрузка
1513 Цепь управления регулятором холостого хода, замыкание на землю
1514 Цепь управления регулятором холостого хода, обрыв или замыкание на +12В
1541 Цепь управления реле бензонасоса, обрыв
1545
Привод дроссельной заслонки, отклонение действительного положения дроссельной
заслонки от желаемого больше порогового значения
1570 Иммобилизатор, нет положительного ответа или обрыв цепи
1578 Привод дроссельной заслонки, значение адаптации вне допустимого диапазона
1558
Привод дроссельной заслонки, время возврата заслонки в положение limp home выше
порогового значения
1559 Привод дроссельной заслонки, положение заслонки вне допустимого диапазона
1600 Нет связи с иммобилизатором
1602 Пропадание напряжения бортовой сети
1603 Неисправность ЭСППЗУ блока управления
1606 Датчик неровной дороги, неверный сигнал
1612 Ошибка сброса процессора
1616 Датчик неровной дороги, низкий сигнал
1617 Датчик неровной дороги, высокий сигнал
1620 Неисправность ПЗУ блока управления
1621 Неисправность ОЗУ блока управления
1622 Неисправность ЭСППЗУ блока управления
1640 Электрически перепрограммируемая память, ошибка теста чтение-запись
1689 Сбой функционирования памяти ошибок
2100 Привод дроссельной заслонки, проверка обрыва цепи
2102 Привод дроссельной заслонки, проверка КЗ цепи на “землю“
2103 Привод дроссельной заслонки, проверка КЗ цепи на бортсеть
2105 Контроллер, неисправен модуль мониторинга
2122 Датчик положения педали акселератора, низкий уровень выходного сигнала (датчик № 1)
2123 Датчик положения педали акселератора, высокий уровень выходного сигнала (датчик № 1)
2127 Датчик положения педали акселератора, низкий уровень выходного сигнала (датчик № 2)
2128 Датчик положения педали акселератора, высокий уровень выходного сигнала (датчик № 2)
2187 Система топливоподачи слишком бедная (на холостом ходу)
2188 Система топливоподачи слишком богатая (на холостом ходу)
2135
Датчик положения дроссельной заслонки, напряжения датчиков отличаются на величину
порога.
2138
Датчик положения педали акселератора, напряжения датчиков отличаются на величину
порога.
2178 Привод дроссельной заслонки, адаптации ни разу проведена не была
2301
Катушка зажигания, проверка КЗ цепи на бортсеть, ток первичной цепи больше порогового
значения
2304
Катушка зажигания, проверка КЗ цепи на бортсеть, ток первичной цепи больше порогового
значения
