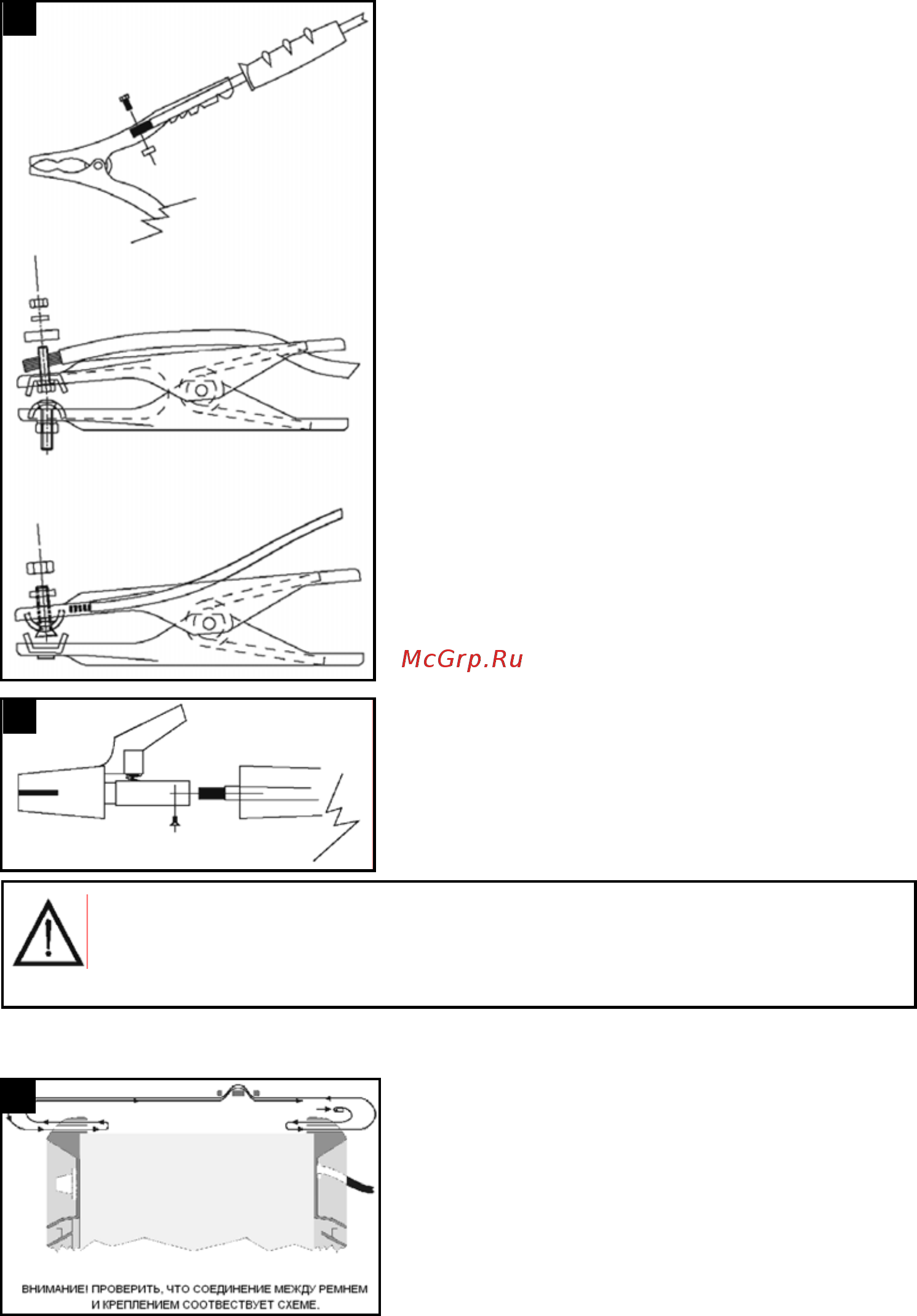

5 1 СБОРКА АППАРАТА Снять со сварочного аппарата упаковку выполнить сборку отсоединенных частей имеющихся в упаковке 5 1 1 Сборка кабеля возврата зажима рис 6 5 1 2 Сборка кабеля сварки зажима держателя электрода рис 7 5 2 СПОСОБ ПОДЪЕМА СВАРОЧНОГО АППАРАТА Все сварочные аппараты описанные в настоящем руководстве должны подниматься при помощи специального ремня в комплекте смонтированного как указано на рис 8 5 3 РАСПОЛОЖЕНИЕ АППАРАТА Располагайте аппарат так чтобы не перекрывать приток и отток охлаждающего воздуха к аппарату принудительная вентиляция при помощи вентилятора следите также за тем чтобы не происходило всасывание проводящей пыли коррозивных паров влаги и т д Вокруг сварочного аппарата следует оставить свободное пространство минимум 250 мм ВНИМАНИЕ УСТАНОВИТЬ СВАРОЧНЫЙ АППАРАТ НА ПЛОСКУЮ ПОВЕРХНОСТЬ С СООТВЕТСТВУЮЩЕЙ ГРУЗОПОДЪЕМНОСТЬЮ ЧТОБЫ ИЗБЕЖАТЬ ОПАСНЫХ СМЕЩЕНИЙ ИЛИ ОПРОКИДЫВАНИЯ А 5 4 ПОДСОЕДИНЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ ПИТАНИЯ Перед подсоединением аппарата к электрической сети проверьте соответствие напряжения и частоты сети в месте установки техническим характеристикам приведенным на табличке аппарата Сварочный аппарат должен соединяться только с системой питания с нулевым проводником подсоединенным к заземлению 10
