4
Pуccкий

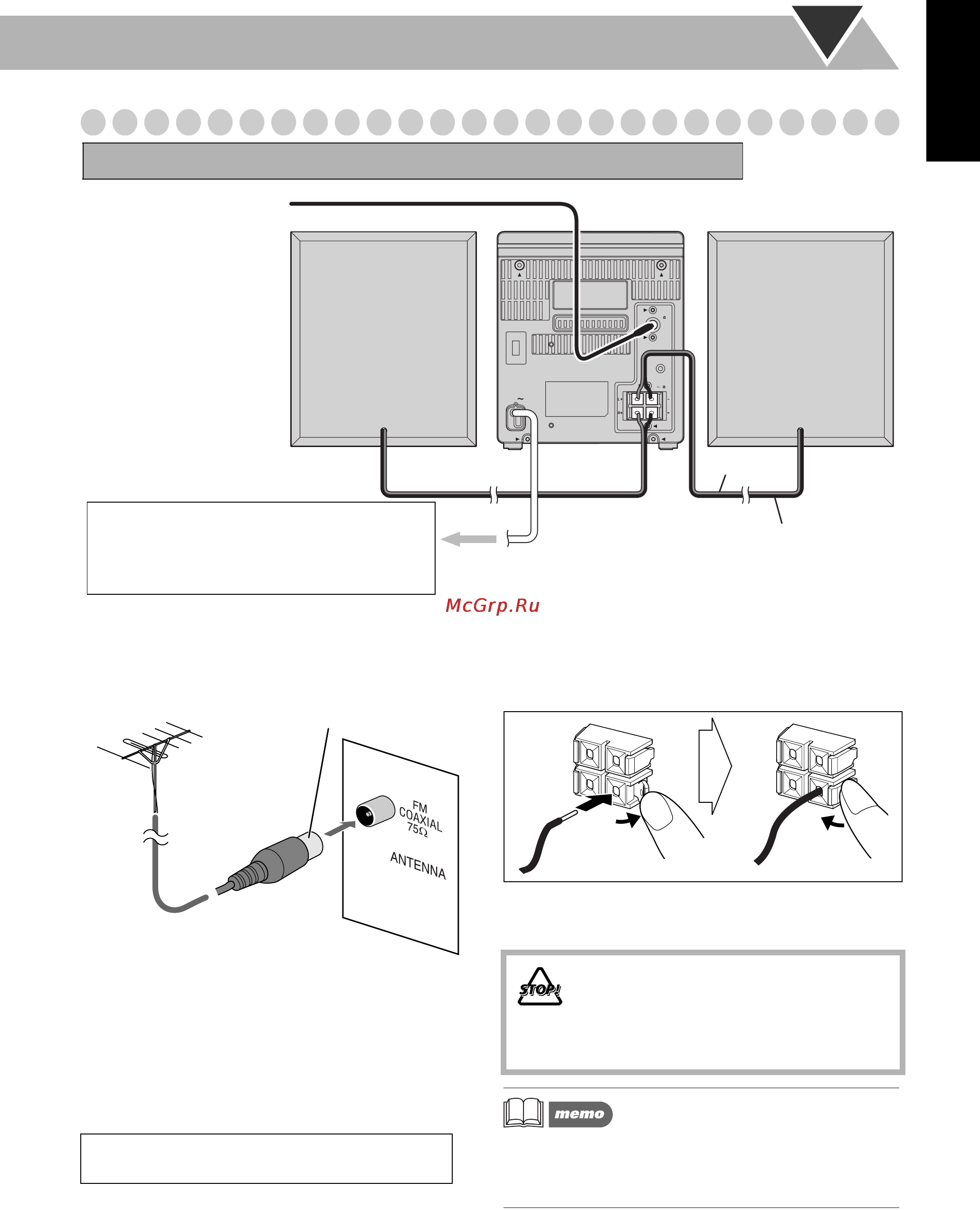

Шаг 3: Подключение
Улучшение качества приема FM
Убедитесь в том, что антенна не соприкасается с
какими-либо другими разъемами, соединительными
кабелями и шнуром питания. Размещайте антенну
подальше от металлических деталей системы,
соединительных кабелей и шнура питания
переменного тока. Иначе качество приема может
ухудшиться.
Порядок подключения проводов
динамиков
Убедитесь в правильности и надежности подключения
обоих динамиков.
При подключении кабелей динамика соблюдайте
полярность его разъемов: Черный шнур к (–), красный
шнур к (+).
Если на кабелях динамика присутствует виниловое
покрытие, удалите его, чтобы оголить конец кабеля
динамика.
ANTENNA
PHONES
AC IN
SPEAKER
(
4 8
)
FM
COAXIAL
(
75
)
К розетке
Подсоедините сетевой шнур питания к
сетевой розетке только после выполнения
всех остальных соединений.
Антенна FM (входит в
комплект поставки)
Раздвиньте ее для
получения наилучшего
качества приема.
Красный
Черный
Перед выполнением подключений отключите электропитание всех компонентов.
ЛевыйПравый
Система не может принимать вещание в
диапазоне AM.
Внешняя
антенна FM
Отключите поставляемую антенну FM и
подключите внешнюю антенну FM,
используя кабель с сопротивлением
75
и коаксиальным разъемом (не
входит в комплект поставки).
НЕ подключайте несколько динамиков к
одному разъему.
НЕ допускайте контакта оголенных
проводов кабелей динамика с
металлическими деталями системы.
1.
Разблокировать
2
. Вставить
3
. Блокировать
