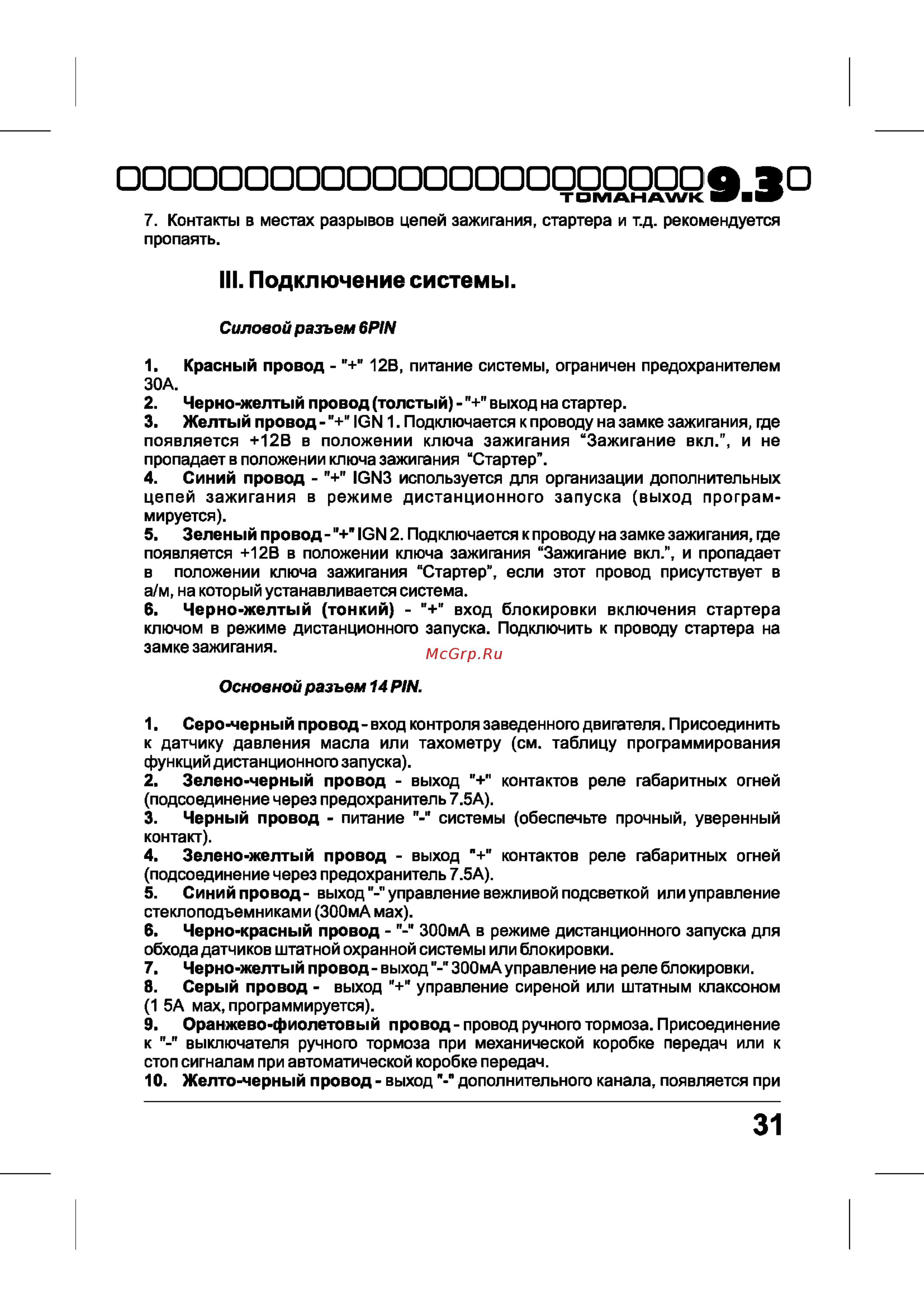

•••••••••••••••••••••••о эо
TOMAHAWK
VIV
7. Контакты в местах разрывов цепей зажигания, стартера и т.д. рекомендуется
пропаять.
III. Подключение системы.
Силовой разъем
6PIN
1. Красный провод -"+" 12В, питание системы, ограничен предохранителем
ЗОА.
2. Черно-желтый провод (толстый) -"+" выход
на
стартер.
3. Желтый провод -"+" IGN 1. Подключается к проводу на замке зажигания, где
появляется +12В в положении ключа зажигания "Зажигание вкл.", и не
пропадает
в
положении ключа зажигания "Стартер".
4. Синий провод - "+" IGN3 используется для организации дополнительных
цепей зажигания в режиме дистанционного запуска (выход програм-
мируется).
5. Зеленый провод -"+"
IGN
2. Подключается
к
проводу
на
замке зажигания, где
появляется +12В в положении ключа зажигания "Зажигание вкл.", и пропадает
в положении ключа зажигания "Стартер", если этот провод присутствует в
а/м, на который устанавливается система.
6. Черно-желтый (тонкий) - "+" вход блокировки включения стартера
ключом в режиме дистанционного запуска. Подключить к проводу стартера на
замке зажигания.
Основной разъем
14 PIN.
1. Серо-черный провод-вход контроля заведенного двигателя. Присоединить
к датчику давления масла или тахометру (см. таблицу программирования
функций дистанционного запуска).
2. Зелено-черный провод - выход "+" контактов реле габаритных огней
(подсоединение через предохранитель 7.5А).
3. Черный провод - питание "-" системы (обеспечьте прочный, уверенный
контакт).
4. Зелено-желтый провод - выход "+" контактов реле габаритных огней
(подсоединение через предохранитель 7.5А).
5. Синий провод - выход"-" управление вежливой подсветкой
или
управление
стеклоподъемниками (ЗООмА мах).
6. Черно-красный провод -"-" ЗООмА в режиме дистанционного запуска для
обхода
датчиков штатной охранной системы или блокировки.
7. Черно-желтый провод- выход"-" ЗООмА управление на реле блокировки.
8. Серый провод - выход "+" управление сиреной или штатным клаксоном
(1 5А мах, программируется).
9. Оранжево-фиолетовый провод-провод ручного тормоза. Присоединение
к "-" выключателя ручного тормоза при механической коробке передач или к
стоп сигналам при автоматической коробке передач.
10. Желто-черный провод - выход"-" дополнительного канала, появляется при
31
