Tomahawk 9.3 [7/40] Iii брелоки дистанционного управления
![Tomahawk 9.3 [7/40] Iii брелоки дистанционного управления](/views2/1227466/page7/bg7.png)
•••••••••••••••••••••••о эо
TOMAHAWK
VIV

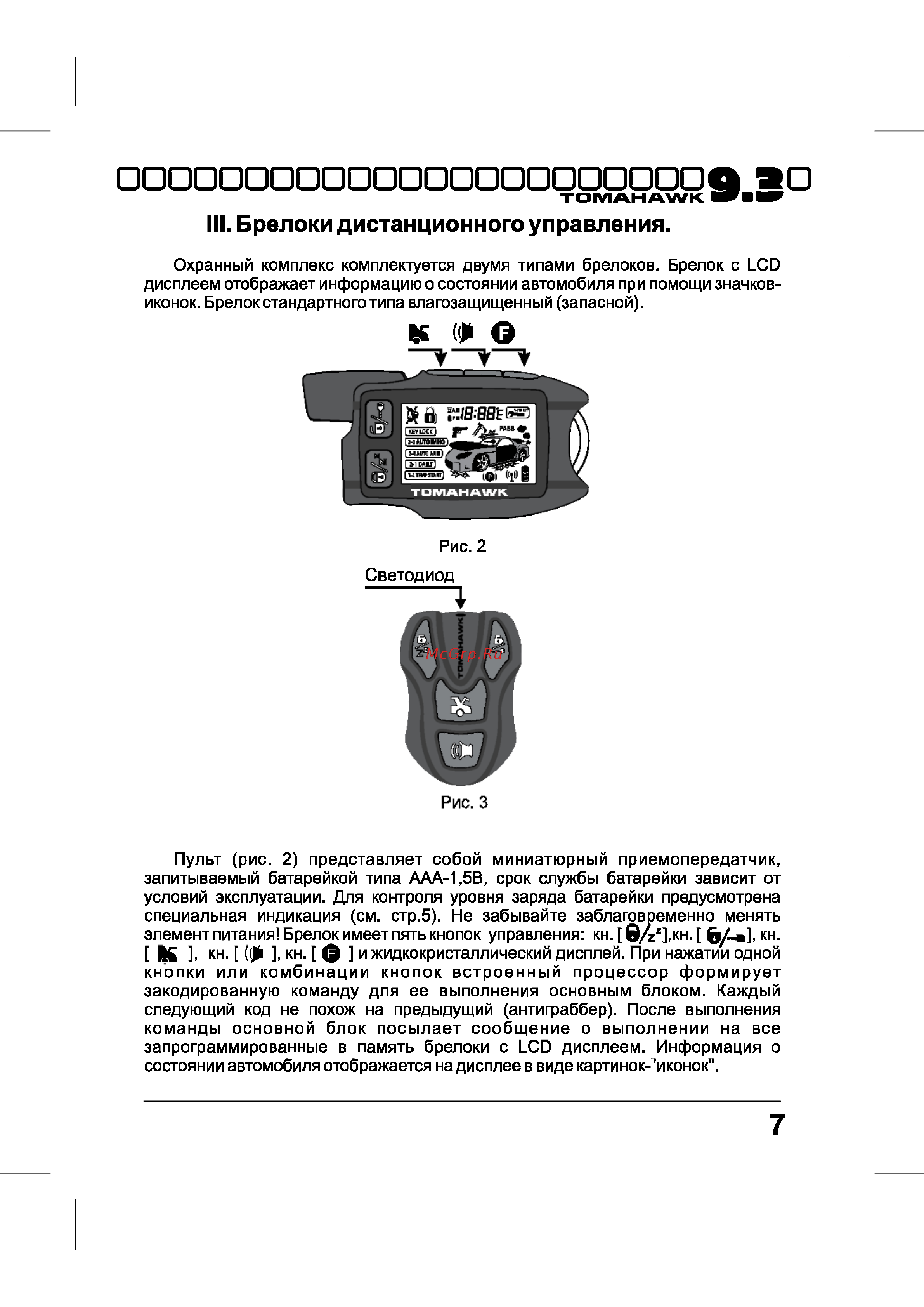

III. Брелоки дистанционного управления.
Охранный комплекс комплектуется двумя типами брелоков. Брелок с LCD
дисплеем отображает информацию о состоянии автомобиля при помощи значков-
иконок. Брелок стандартного типа влагозащищенный (запасной).
«к т о
Рис. 2
Светодиод
Пульт (рис. 2) представляет собой миниатюрный приемопередатчик,
запитываемый батарейкой типа ААА-1,5В, срок службы батарейки зависит от
условий эксплуатации. Для контроля уровня заряда батарейки предусмотрена
специальная индикация (см. стр.5). Не забывайте заблаговременно менять
элемент питания! Брелок имеет пять кнопок управления: кн. [ 8/Z
Z
],KH. [ &/-«], кн.
[ ]> кн. [ ((Jfc ], кн. [ © ] и жидкокристаллический дисплей. При нажатии одной
кнопки или комбинации кнопок встроенный процессор формирует
закодированную команду для ее выполнения основным блоком. Каждый
следующий код не похож на предыдущий (антиграббер). После выполнения
команды основной блок посылает сообщение о выполнении на все
запрограммированные в память брелоки с LCD дисплеем. Информация о
состоянии автомобиля отображается
на
дисплее в виде картинок-'иконок".
7
