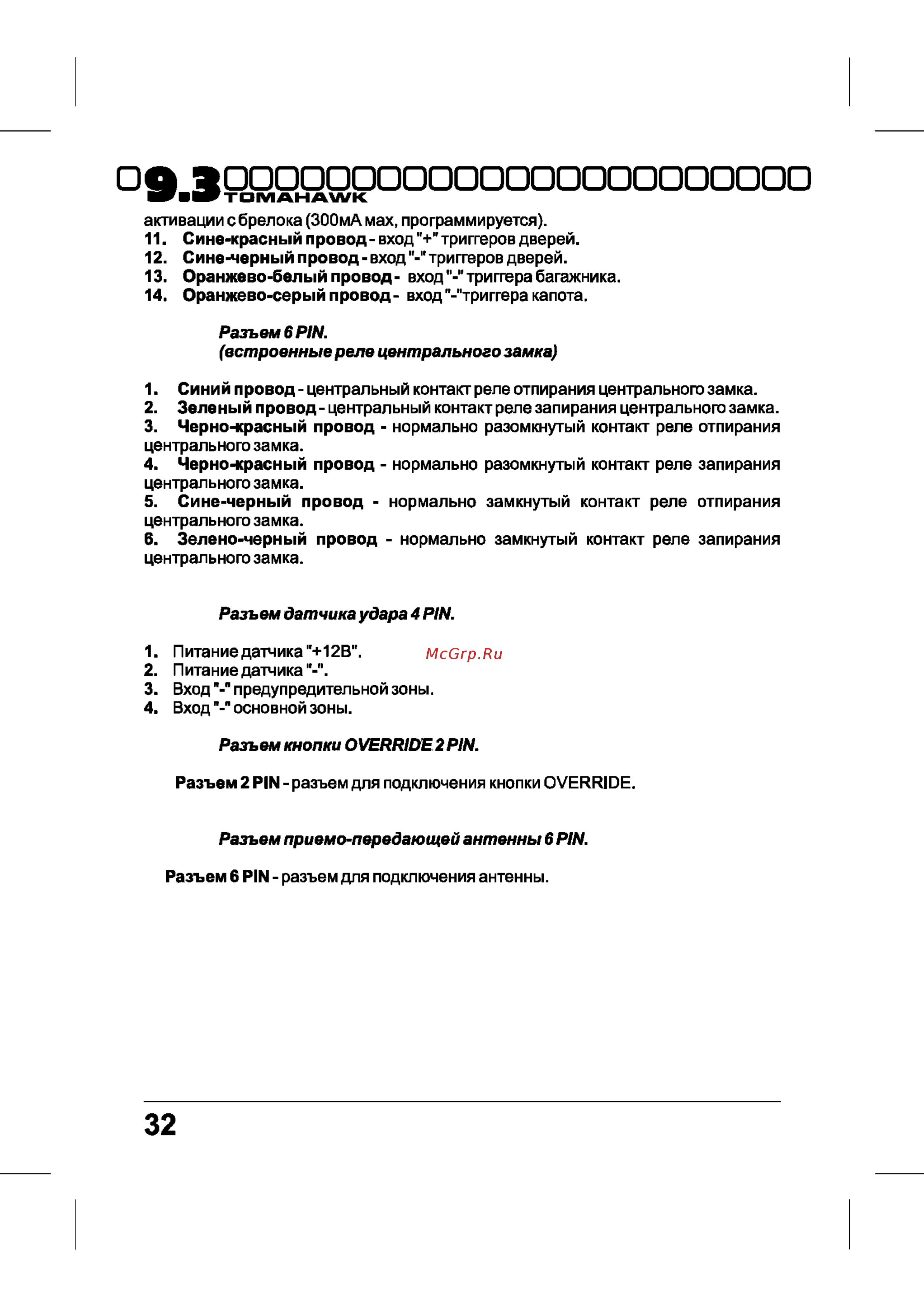

VIVTOMAHAWK
активации
с
брелока (ЗООмА
мах,
программируется).
11. Сине-красный провод-вход"+" триггеров дверей.
12. Сине-черный провод-вход "-"триггеров дверей.
13. Оранжево-белый провод - вход"-" триггера багажника.
14. Оранжево-серый провод - вход "-"триггера капота.
Разъем
6 PIN.
(встроенные реле
центрального
замка)
1. Синий провод
-
центральный контакт реле отпирания центрального замка.
2. Зеленый провод - центральный контакт
реле
запирания центрального замка.
3. Черно-красный провод - нормально разомкнутый контакт реле отпирания
центрального замка.
4. Черно-красный провод - нормально разомкнутый контакт реле запирания
центрального замка.
5. Сине-черный провод
-
нормально замкнутый контакт реле отпирания
центрального замка.
6. Зелено-черный провод
-
нормально замкнутый контакт реле запирания
центрального замка.
Разъем датчика удара
4
PIN.
1. Питание датчика "+12В".
2. Питание датчика"-".
3. Вход"-" предупредительной зоны.
4. Вход"-" основной зоны.
Разъем кнопки
OVERRIDE
2 PIN.
Разъем 2
PIN
- разъем для подключения кнопки OVERRIDE.
Разъем приемо-передающей антенны
6 PIN.
Разъем 6
PIN
- разъем для подключения антенны.
32
