•••••••••••••••••••••••о
эо
TOMAHAWK
VIV

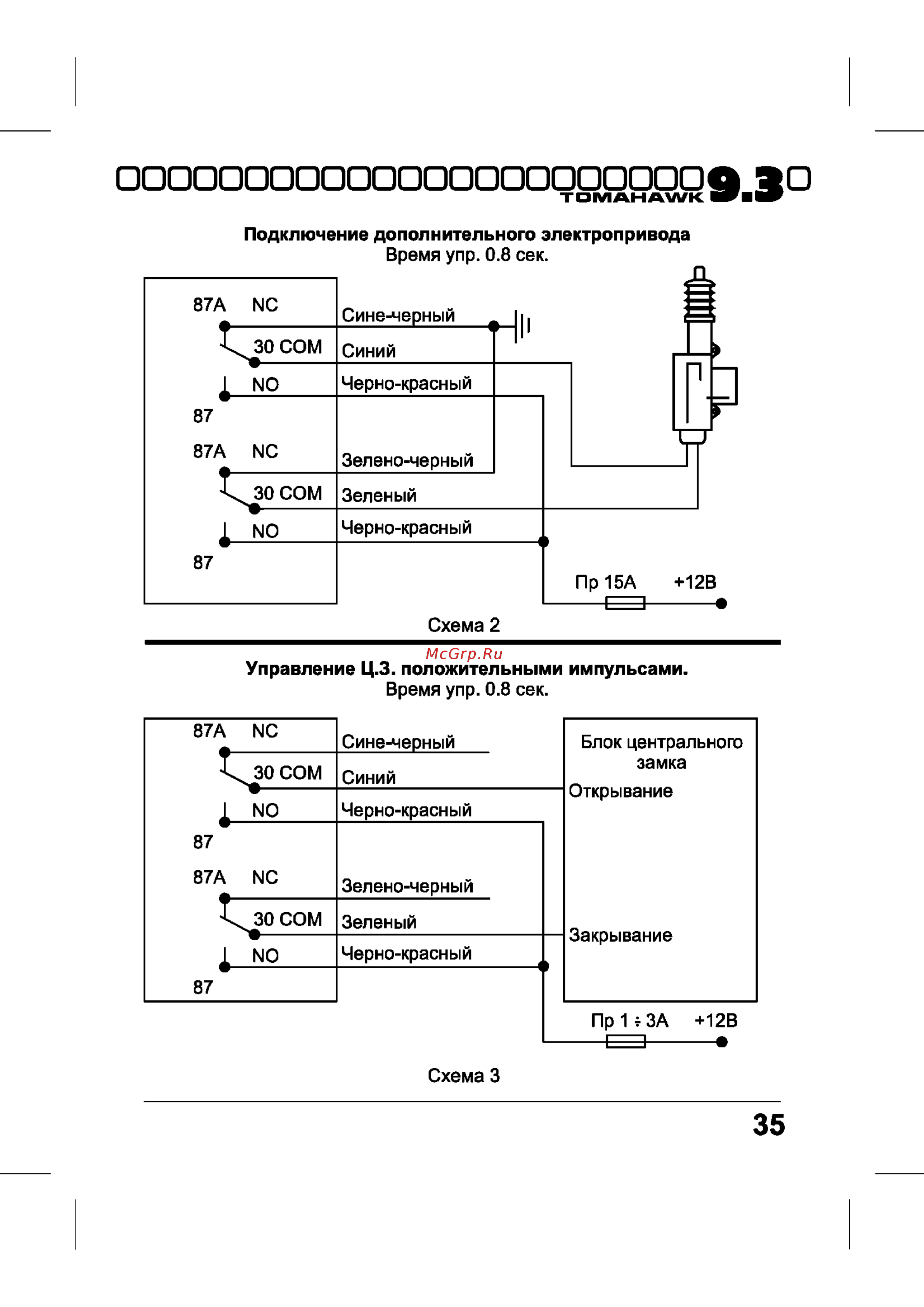

Подключение дополнительного электропривода
Время
упр. 0.8 сек.
87А NC
30 СОМ
^ N0
87
87А NC
Т^О СОМ
^ N0
87
Сине-черный
Синий
Черно-красный
Зелено-черный
Зеленый
Черно-красный
Пр 15А +12В
Схема
2
Управление
Ц.З.
положительными импульсами.
Время
упр. 0.8 сек.
87А NC
t^Q СОМ
^ NO
87
87А NC
30 СОМ
^ NO
87
Сине-черный
Синий
Черно-красный
Блок центрального
замка
Открывание
Зелено-черный
Зеленый
Черно-красный
Закрывание
Пр 1 т ЗА +12В
Схема
3
35
