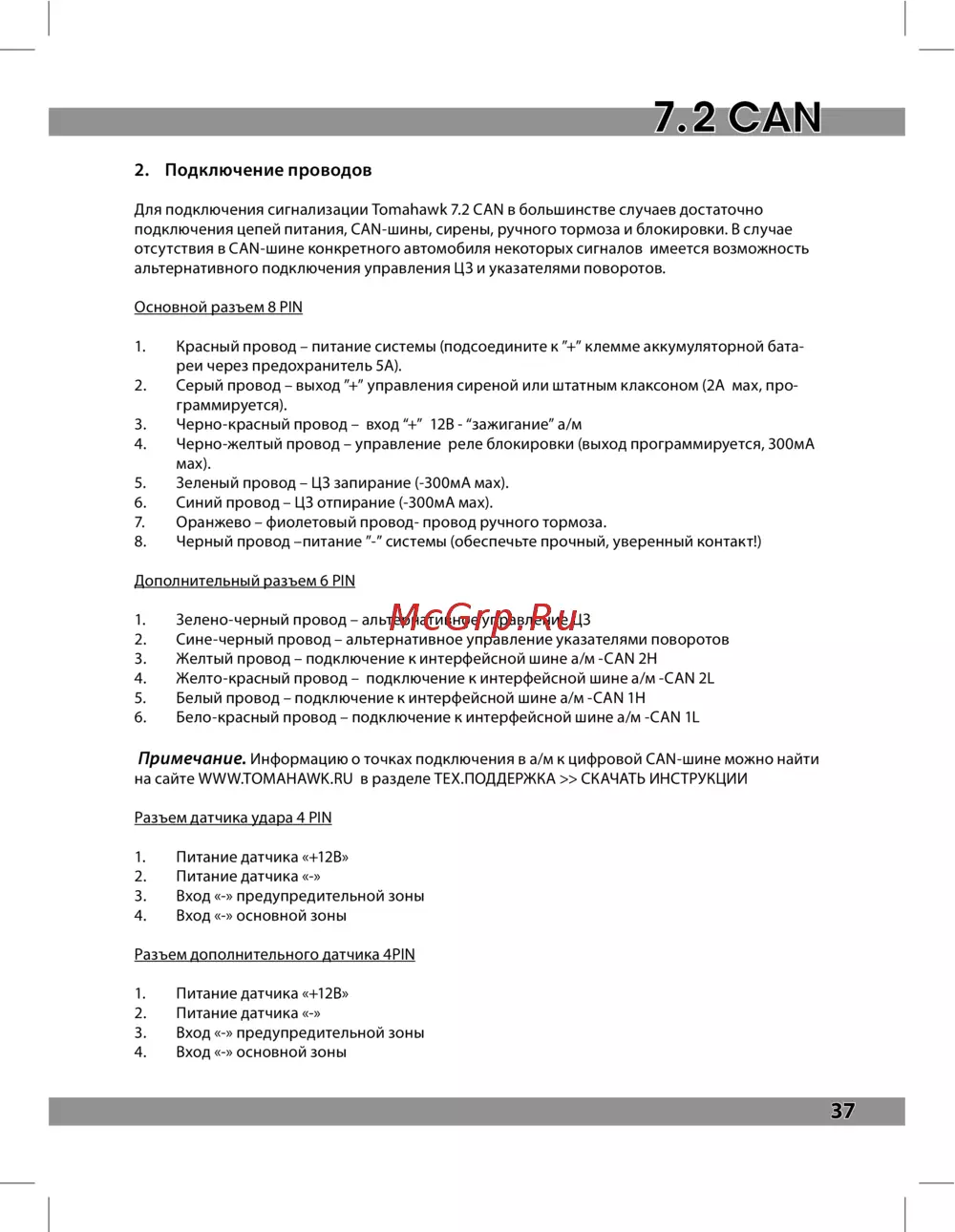

2. Подключение проводов
Для подключения сигнализации Tomahawk 7.2 CAN в большинстве случаев достаточно
подключения цепей питания, CAN-шины, сирены, ручного тормоза и блокировки. В случае
отсутствия в CAN-шине конкретного автомобиля некоторых сигналов имеется возможность
альтернативного подключения управления ЦЗ и указателями поворотов.
Основной разъем 8 PIN
1. Красный провод – питание системы (подсоедините к ”+” клемме аккумуляторной бата-
реи через предохранитель 5А).
2. Серый провод – выход ”+” управления сиреной или штатным клаксоном (2А мах, про-
граммируется).
3. Черно-красный провод – вход “+” 12В - “зажигание” а/м
4. Черно-желтый провод – управление реле блокировки (выход программируется, 300мА
мах).
5. Зеленый провод – ЦЗ запирание (-300мА мах).
6. Синий провод – ЦЗ отпирание (-300мА мах).
7. Оранжево – фиолетовый провод- провод ручного тормоза.
8. Черный провод –питание ”-” системы (обеспечьте прочный, уверенный контакт!)
Дополнительный разъем 6 PIN
1. Зелено-черный провод – альтернативное управление ЦЗ
2. Сине-черный провод – альтернативное управление указателями поворотов
3. Желтый провод – подключение к интерфейсной шине а/м -CAN 2H
4. Желто-красный провод – подключение к интерфейсной шине а/м -CAN 2L
5. Белый провод – подключение к интерфейсной шине а/м -CAN 1H
6. Бело-красный провод – подключение к интерфейсной шине а/м -CAN 1L
Примечание. Информацию о точках подключения в а/м к цифровой CAN-шине можно найти
на сайте WWW.TOMAHAWK.RU в разделе ТЕХ.ПОДДЕРЖКА >> СКАЧАТЬ ИНСТРУКЦИИ
Разъем датчика удара 4 PIN
1. Питание датчика «+12В»
2. Питание датчика «-»
3. Вход «-» предупредительной зоны
4. Вход «-» основной зоны
Разъем дополнительного датчика 4PIN
1. Питание датчика «+12В»
2. Питание датчика «-»
3. Вход «-» предупредительной зоны
4. Вход «-» основной зоны
